彩色电视机与黑白电视机相比较，不同的地方主要有三个部分。即：解码器电路，彩色显象管、会聚电路和部件。其中解码器电路的故障率最高，因此，是彩电维修的重点。
在检修解码器电路之前，应该先对解码器电路结构、电路原理和信号流程有一个大概的了解，这样才能做到在整个故障检修中思路清楚、检修效率高。

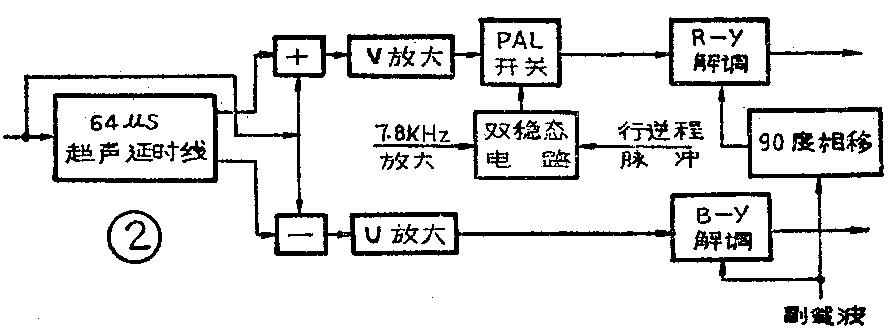

解码器电路比较复杂，我们最好先从它的逻辑方框图入手，图1是常见的PAL—D制解码器电路的方框图，无论是分立元件解码器电路，还是集成化解码器电路，这些基本的组成部分都是相同的。除了图1所示的这种基本电路外，还有另外一种形式的解码器电路，其主要区别在（R—Y）同步解调器部分，如图2所示。在图1电路中，从梳状滤波器输出的V信号是直接送入同步解调器的，两副载波是先经过PAL开关进行逐行倒相，再进行90°相移后送入同步解调器。在图2电路中，V信号在送入同步解调器之前，先经过PAL开关进行逐行倒相，而副载波是只经过90°相移电路，就送入同步解调器，其结果与前一种电路功能相同，都能正确地把（R—Y）信号解调出来。
解码器的输出部分，即基色矩阵输出电路也有两种基本的电路形式，图1是常见的一种，称为外矩阵电路，它的矩阵运算是在显象管外部完成的，亮度信号（Y）和三个色差信号（R—Y）、（B—Y）、（G—Y）进入矩阵电路进行矩阵运算后，变为三个基色信号R、G、B，再分别加入显象管三个相应的阴极，激励显象管，最后在荧光屏上得到三个基色的光输出。另一种形式是内矩阵电路，它的矩阵运算是在显象管内部完成的。亮度信号（Y）同时加到显象管的三个阴极，而三个色差信号分别加到显象管三个相应的栅极，在显象管内进行矩阵运算，其运算结果是一样的，最后也在荧光屏上得到三个基色的光输出。内矩阵电路所需要的三个色差信号，要有一个180°的相移，所以它比外矩阵要增加一级倒相电路。目前使用自会聚彩色显象管的电视机，由于显象管的栅极是共用的，不可能分别加入三个色差信号，所以采用外矩阵电路。内矩阵电路只在某些三枪三束或单枪三束彩色显象上使用，目前已不常见，在彩色电视机改制式过程中会遇到这个问题。下面我们以图1所示的这种常见的解码器方框图为例，对解码器电路进行分析。
由图1可以看出：从视频检波及预视放输出的全电视信号，进入解码电路后，就将其中的色度信号与亮度信号分开进行处理，然后再进入色矩阵电路进行矩阵运算，按照这个思路我们将整个解码电路分成三个电路系统（色信号系统、副载波恢复处理系统和亮度系统）和基色输出矩阵部分来观察和分析。
1．色信号系统：色信号系统包括：色度带通放大电路；色度自动控制电路（ACC）；自动消色器电路（ACK）；梳状滤波器；（R—Y）、（B—Y）同步解调器；（R—Y）、（B—Y）色差放大电路；（G—Y）矩阵电路等几个部分。这个系统的任务就是把色信号从彩色全电视信号中分离出来，然后转变成三个色差信号。下面具体分析色信号的信号流程：当电视机接收彩条信号时，从视频检波和预视放电路输出的一个行周期内的彩色全电视信号，见图1中的波形①。这个全电视信号再进入色度带通放大电路，由于电路中有关的调谐电路都谐振于副载波频率（4.43MHz），结果就滤除了亮度信号，得到4.43MHz的色信号，即波形②，波形②中包含着两个正交的色信号成分（U和V信号）。从色度带通放大电路出来的信号又送入延时线推动电路，同时还加入ACC和ACK两种电路的控制，而后进入梳状滤波器，经加减电路运算后，分离出U信号和V信号，即波形③和波形④。U和V信号又分别送入（B—Y）和（R—Y）同步解调器，经相位正确的副载波同步解调后，得到（B—Y）和（R—Y）色差信号，即波形⑤和波形⑥。两个色差信号各自进入自己的放大电路后，又各分出一部分信号，送到（G—Y）矩阵电路，按照公式（G—Y）=-0.51（R—Y）-0.186（B—Y），合成为（G—Y）色差信号，即波形⑦，这样就解调出了三个色差信号。这三个色差信号经放大和处理后，最后送到基色输出矩阵电路进行矩阵运算。
2．副载波恢复处理系统：前面谈到，在同步解调器中，还要有一个相位正确的副载波进行同步解调。获取相位正确的副载波电路，称之为副载波恢复处理系统。从图1可见，这个系统包括下列几个主要部分：色同步选通电路；鉴相器；副载波振荡及放大电路；7.8KHz选频及放大电路；双稳态电路；PAL开关电路；90°相移电路等。该系统的信号流程是：从色同步选通电路开始，色信号（C）在送入梳状滤波器的同时还有一路送入色同步选通电路，此外，还有一个延迟的行同步脉冲也送入包同步选通电路。色同步选通电路把位于行同步脉冲后肩上的色同步信号取出来，其波形见波形⑧。色同步信号和副载波振荡电路送出来的副载波信号都送入鉴相器电路进行相位比较，再由鉴相器输出一个与两信号相位差成正比的直流控制电压，去控制副载波振荡器的频率和相位，与发射端准确同步，这个副载波波形见图1中波形⑨。得到相位正确的副载波之后，一路直接送入（B—Y）同步解调器进行解调，另一路先经过PAL开关逐行倒相后，再经90°相移电路，最后加到（R—Y）解调器进行解调，逐行倒相后的副载波波形见图1中波形⑩，在鉴相器电路中，还要取出一个7.8KHz半行频的PAL识别信号，经选频放大电路后，用以分别去控制PAL开关电路准确进行倒相，控制ACC电路、ACK电路、双稳态电路和自动清晰度控制（ARC）电路进行正常地工作。双稳态电路的输出波形见波形，7.8KHz选频放大电路的输出波形见波形。
3．亮度系统：信号流程：在视频检波和预视放电路输出的全电视信号送入色度带通电路的同时，还有一路全电视信号送入副载波陷波电路（ARC电路）滤除4.43MHz的副载波色信号成分，得到亮度信号（Y），见波形。这个亮度信号再经过0.6μs的延迟电路（即亮度延时线）和多级亮度信号放大电路，并加入必要的行、场消隐信号、对比度和亮度控制电路，有的电视机还设有箝位电路，最后输出符合要求的亮度信号（Y）。
4．基色输出矩阵部分：这部分电路主要是将三个色差信号（R—Y）、（B—Y）、（G—Y）和亮度信号（Y）进行矩阵运算，最后得到R、G、B三个基色信号，见波形、、。这三个基色信号最后加到显象管的三个相应的阴极上，推动显象管，在荧光屏上得到三个相应的基色光输出，这样整个解码器电路就完成了它的解码工作。
以上提到的各种信号波形已在图1方框图中各个具体部位加以标注，这样可以增加对解码器电路的感性认识，以便观察和分析整个电路，在对解码器电路进行故障检修时，按以上所述的逻辑思考方法，进行逐步地检查和分析，可提高效率。
例如：一台彩色电视机出现“无彩色”故障，首先对色信号系统的电路进行检查，除了检查各级直流电压和电阻是否正常，最好用示波器检查其波形是否正常，先检查预视放输出端和色度带通电路输入端的彩色全电视信号的波形是否正常，具体波形应和图1中的波形①相同。如果波形不正常，应检查高频头、图象中频、视频检波和预视放电路等是否有故障。如果信号波形正常，说明测试点以前的电路工作正常。第二步观察色度带通放大电路输出端的信号波形是否滤除了亮度信号、是否有信号输出（参照图1波形②），如果波形和幅度正常，说明带通放大电路工作正常，如果无波形或波形不对，应进一步检查ACC和ACK电路对带通放大电路的控制作用是否正常，具体检查可用跨接消色器和人工ACC的办法，先看看色度带通放大级是否正常，再检查ACC和ACK电路是否正常。第三步检查梳状滤波器推动级、64μs延时线等电路，这部分电路中，常常由于推动级不能正常而导致无彩色故障，所以应重点检查推动级的输入和输出信号是否正常（参考波形②），还要检查梳状滤波器输出的U和V信号是否正常（参考波形③、④），如果这些信号都正常，说明无彩色故障不在色信号系统，应该再去检查副载波恢复系统，因为如果没有相位正确的副载波进行同步解调，也会发生无彩色故障。第四步应该用示波器检查同步解调器输入端的副载波信号是否正常，并按照副载波送入的路径，依次检查副载波相移电路、倒相电路，副载波输出电路、振荡电路等是否正常（参考波形⑨、⑩）。如果这些电路和波形正常，就要考虑是否副载波相位相差太大而造成的无彩色。第五步应检查鉴相器电路和送入鉴相器电路的色同步信号、比较用的副载波信号（参考波形⑧、⑨）、鉴相器输出的PAL识别信号（半行频成分）是否正常。第六步检查7.8KHz选频放大电路是否正常，输出到ACC电路、ACK电路和双稳态电路的7.8KHz的信号是否正常。最后再检查ACC、ACK电路是否正常（如果前面已跨接消色器或采用了人工ACC）。
解码器电路的其它故障也可以照此类比，按照有关的电路系统逐步进行检查和分析，直到找出故障为止。(李福祥)
