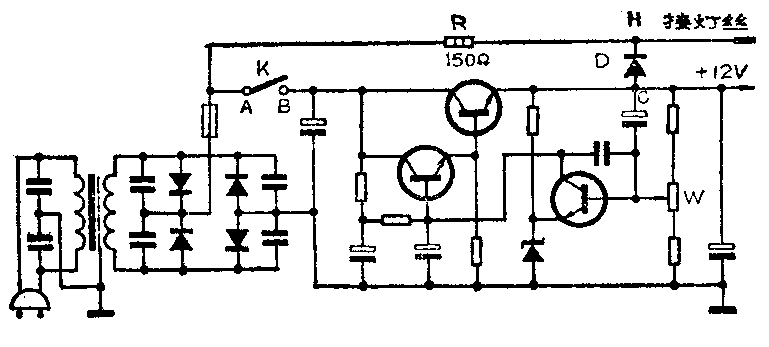

为了延长显象管的寿命，在电视机里增加灯丝限流和高压延时电路无疑是一项有益的措施。本文介绍的电路是在电源部分增加一个限流电阻R（2W、150Ω）和一个锗二极管D（I\(_{OM}\)）≥0.2A），或者用锗中功率管bc结代替这个二极管，如3A×61、3A×62、3A×83…等，也可以用废的大功率管如3AD1～3AD6、3AD30等的bc结代替，如图所示。显然，电路简单且不需要调试，容易实现。
首先把电视机的电源开关从变压器的初级移到图中A、B二点之间。当插上电源插头后，电源变压器次级交流18伏经整流在A点输出15伏左右的脉动直流电压。这个电压经限流电阻R接显象管的灯丝，此时H点电压约为6伏左右。由于限流电阻R的接入，预热阶段加在灯丝二端的电压较低，因此通过灯丝电流小于100mA，这就避免了一般电视机在开机瞬间出现灯丝大电流冲击现象。预热时因开关K未接通，故C点无电压输出，电视机除显象管灯丝预热外，其它部分尚未工作，过一分钟左右打开开关K，C点便有+12伏电压输出。由于C点电位高于H点，二极管D导通，使H点电压升至11.8伏左右（因锗二极管正向压降在0.2伏左右）。这时因灯丝已预热，不再会出现大电流冲击现象，从而避免了灯丝因大电流冲击而被烧断的危险。同时当开关K接通后，行振荡部分才开始工作，显象管的高压电源才有输出，阴极因预热而早有电子逸出，起到高压延时作用，这样就延长了阴极寿命。
该电路当开关K切断后（即电视机关），变压器及整流部分仍处在工作状态，灯丝也处于低压加热状态。因此看完电视后，一定要把电源插头拔掉。当然也可以在变压器初级回路增加一个开关。在改制时，注意显象管灯丝原来接12伏的管脚一定接在H点。
如果将电源输出电压稍提高一点（稍微调一下电位器W即可达到），则效果更好。如把12伏调到12.2伏，这样既不影响原电路的工作，同时又使灯丝电压达到12伏。(符龙须)
