数码管显示电视频道

业余无线电爱好者在组装或改装电视机时，往往不易制作或购买电视频道指示标牌，有人又希望自己的电视机能够直观、清晰的显示电视频道。本文介绍用五块TTL与非门电路和二块LED数码管组成U档和1～12共13档电视频道的数字连续显示（U表示空档或加入UFH波段的频道）。制作简单，费用颇少，适合业余爱好者制作。

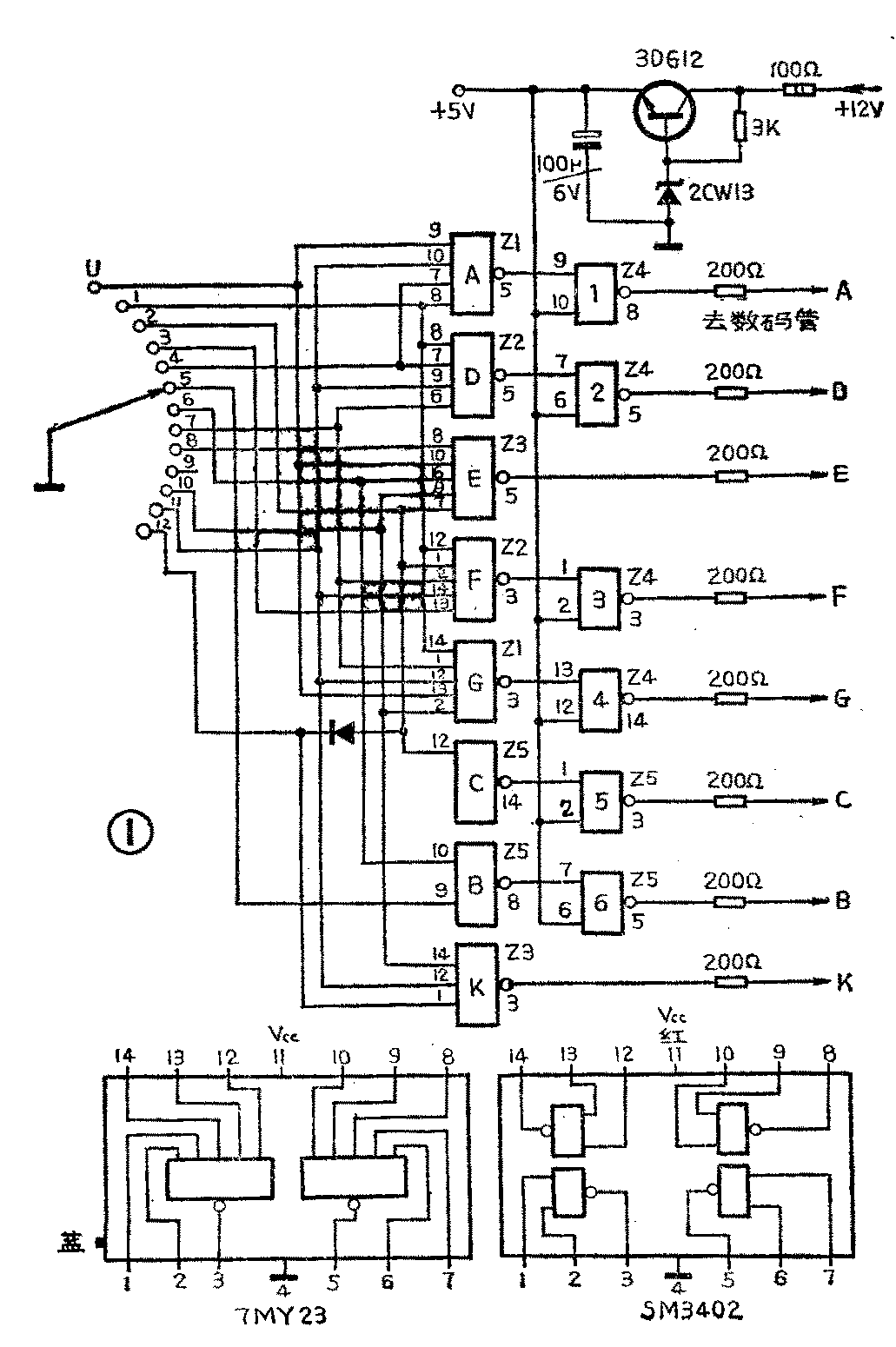

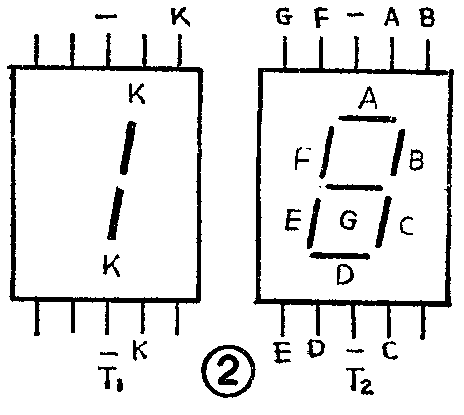

大家知道与非门电路的逻辑关系，即只要一个输入端为低电位，输出就为高电位，只有当所有的输入端全为高电位时，输出端才为低电位。LED数码管为共阴极发光二极管，其公共端（阴极）为负电位，各发光条（阳极）为正电位，当其电位≥1.8V时导通发光。根据这一要求，我们制作了如图1所示的数字式频道显示器。现用显示第五频道为例简单介绍其工作原理。当我们把频道选择器（高频头）置于第五频道位置时，数码管（图2）应显示5，即除B、E、K不应发光外，其余各发光条应全部发光完成“5”的显示。如何达到这一日的呢？当把频道选择器由其它频道转换到五频道位置时，图1中的5端便与地端连接，这时B与非门的输入端电位由全高（悬空）变成5端为低、其余为高，根据逻辑关系，与非门B输出端为高电位，经反相器6变换为低电位，数码管T\(_{2}\)的B段截止不发光。而与非门E和K的输出端后面没有接反相器，且输入端全为高电位，则输出端为低电位，数码管T1的K段和T\(_{2}\)的E段截止不发光。数码管T2的A、C、D、F、G等段的发光是由于相应的各与非门输入端的电位全为高电位，故输出端为低电位，经反相器1、2、3、4、5倒相，输出为高电位，故数码管T\(_{2}\)的A、C、D、F、G各段导通发光，完成“5”的显示，其余频道的显示依此类推。

频道数字显示共有13档，总共有67笔划段次需要显示，如附表所示，表中用“1”表示通而用“0”表示断。因此要求与非门电路的输入端最好不要少于5个输入端，所以本文的Z\(_{1}\)、Z2、Z\(_{3}\)均采用双与非门电路7MY23，它的每个与非门有5个输入端。当然没有7MY23时，也可用其它TTL与非门电路，如果输入端不够用，可用二极管（2AP型）并接在输入端（即接一个与门）以补充缺少的输入端，但印刷电路板需作相应的修改。Z4、Z\(_{5}\)各采用一个四与非门MS3402电路，其中每个与非门有两个输入端。显示管选用LED数码管其型号为BS201。也可采用BS202，显示尺寸可增加60％，但电流也增加。考虑到一般电视机缺少+5伏电源，所以增加一简单的串联式稳压电源，这一稳压电源的输出稳压值，由稳压二极管的稳定电压VZ和调整管be压降（0.7V）之差（V\(_{Z}\)-0.7）所决定而不能任意调节，因此在选用稳压管型号时要注意稳压管的VZ≥5.5V，便于TTL电路的正常工作，本电路选用2CW13或2CW7C，它们的稳压值为5～6.5V。上述元件要求不高，本电路在实验时采用的全是业余品。

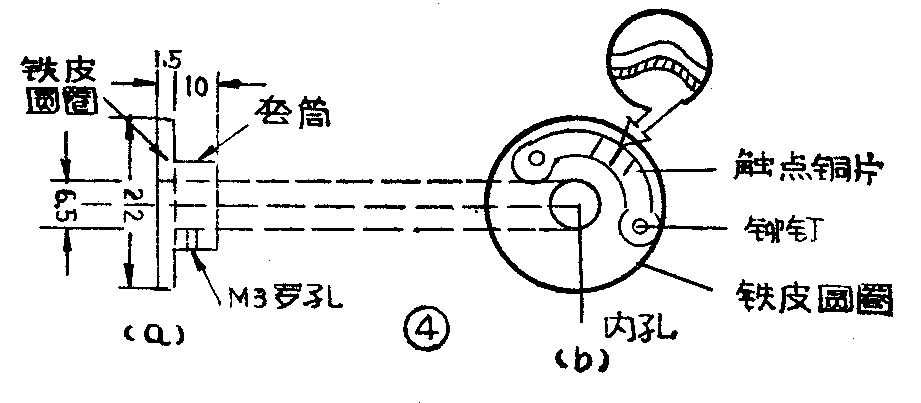

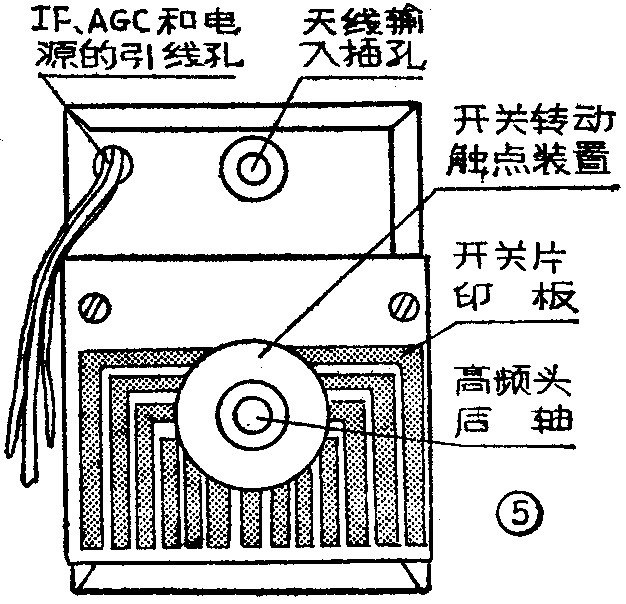

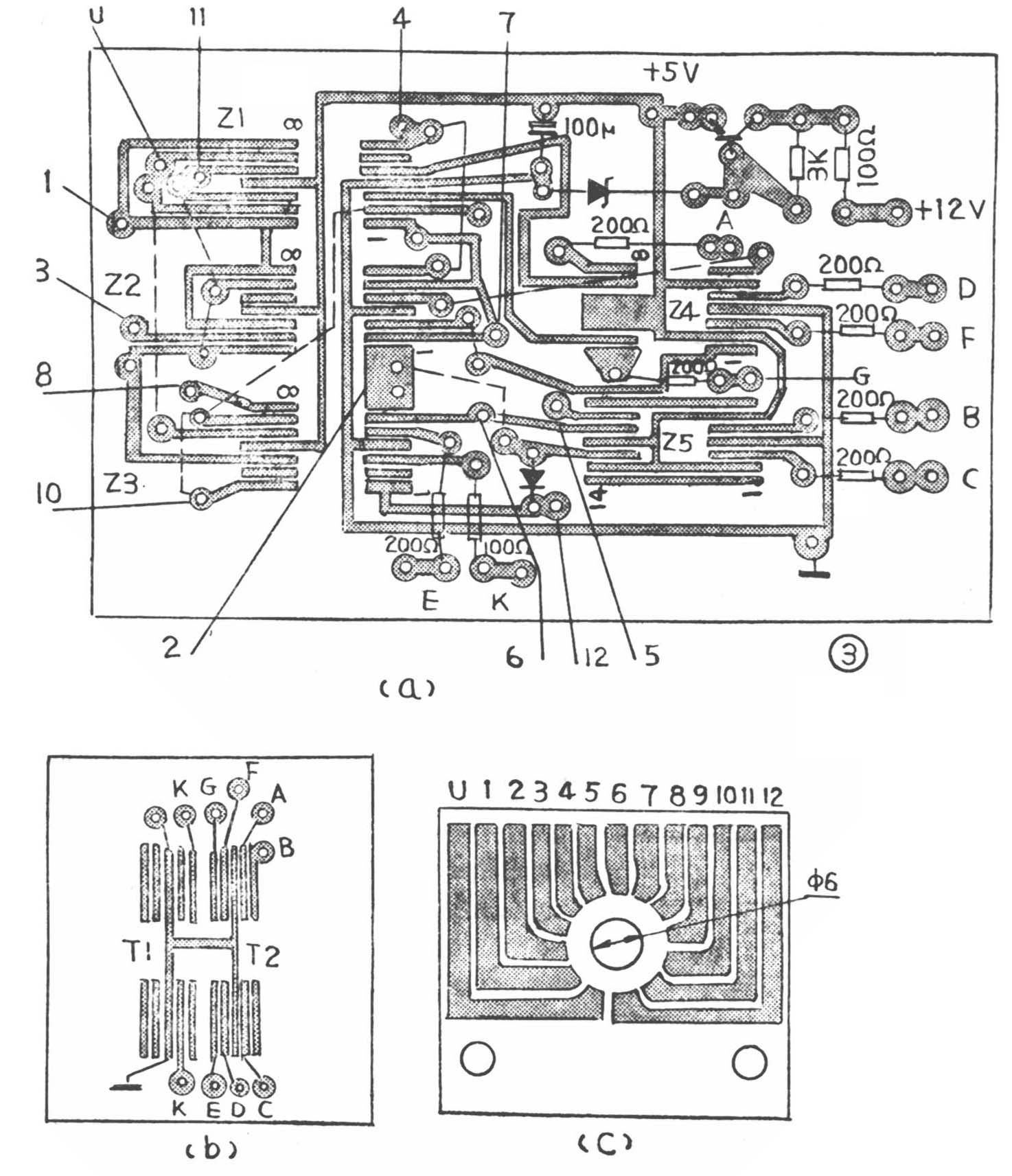

首先以图3所示的印板图，按1∶1制好主电路（a）、数码管（b）、开关片（c）等印刷电路板。开关转动触点装置，考虑到业余爱好者没有车床加工条件，这里介绍是用收音机旋钮改制，步骤是：①去掉旋钮的外面塑料部分，保留铜质套筒（一般长为10mm），利用M3罗孔作固定用。②按图4b制作一块厚度为1.5mm、外径为φ22mm、内孔直径6.5mm的铁皮圆圈（或者铜皮）。③按图4b所示形状，用0.5mm磷铜皮剪成触点铜片，并弯成如小圆内所示的形状（中段有凸起部分），用铆钉铆在铁皮圆圈上。④用烙铁把套筒和铁皮圆圈焊在一起，就构成一个完整的开关转动触点装置。然后把开关印制板（铜箔朝外）以及开关转动触点装置，先后套在后轴上（见图5），并把触点对准相应的频道，最后拧紧M3螺钉。这样，开关转动触点通过和后轴的连接，达到图1中所示的端子接地的要求。频道指示的显示管可以装在频道旋钮的上方，也可以根据电视机结构灵活安装，原则是不仅要便于观看，还应兼顾美观。

焊接集成电路时，要防止管脚之间搭焊，也要防止虚焊和漏焊，否则会引起故障，甚至损坏集成块。元器件焊接完后，经检查无误再通电，首先检查稳压电源输出是否≤+5V，如果相差较大就须调整，如在4.2V左右，则可在稳压二极管正极对地正向串接一只硅二极管，使输出电压接近+5V；如果比+5V偏高，就须更换稳压二极管，使输出电压≤+5V，保证集成电路正常工作。最后把主电路板（图3a）装在高频头盒上或盒的附近适当位置，使引线尽量短些，再把图3a、bc三块印制板上标有相同字母或数字的引线端用导线连起来。一般开启电源即能显示所接收频道的位置。(陈益泰)
