本文介绍一种交流偏磁、交流抹音的双声道录放音电路，随同文章配有元器件可供读者函购，比较适合业余爱好者制作。

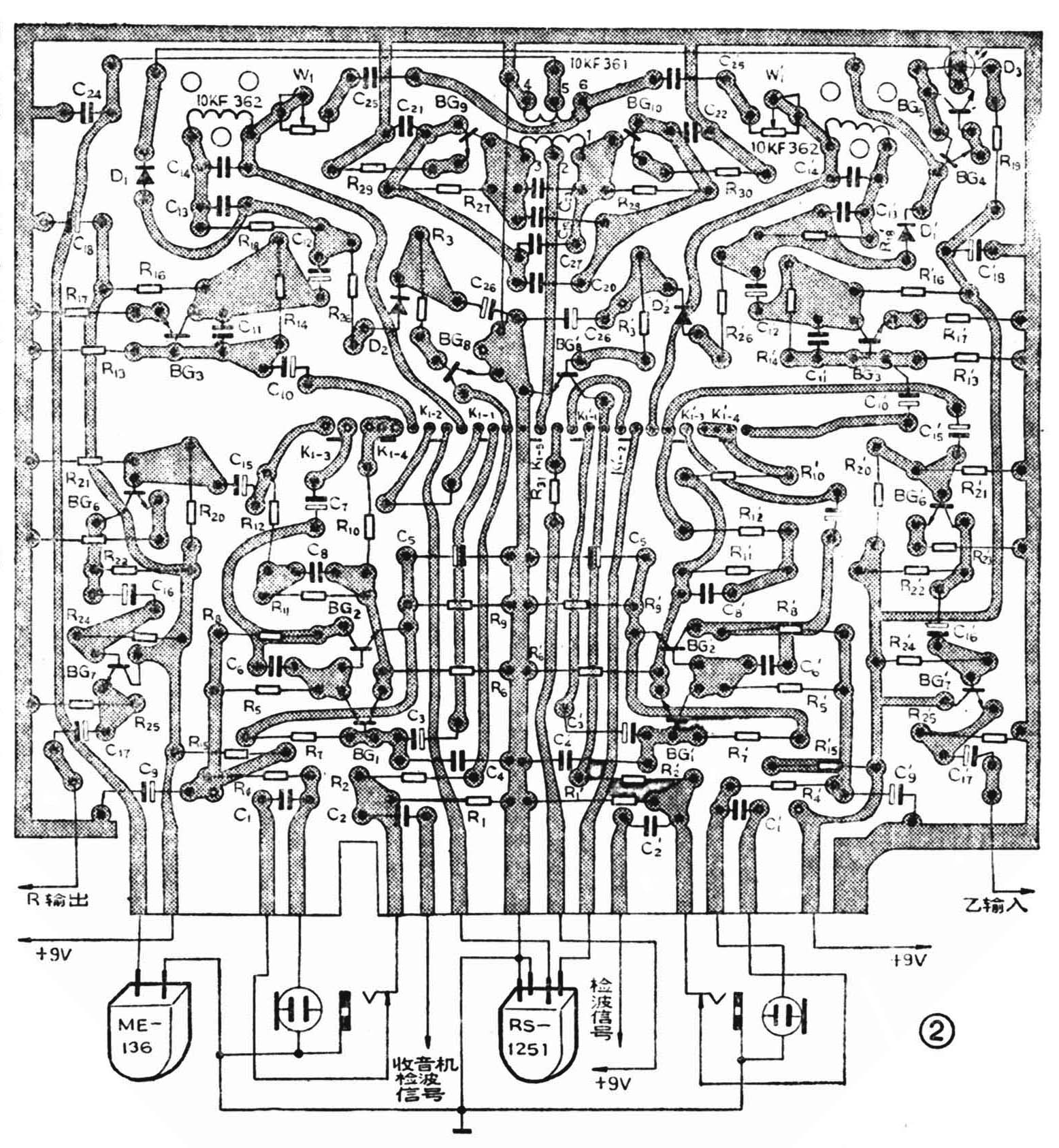

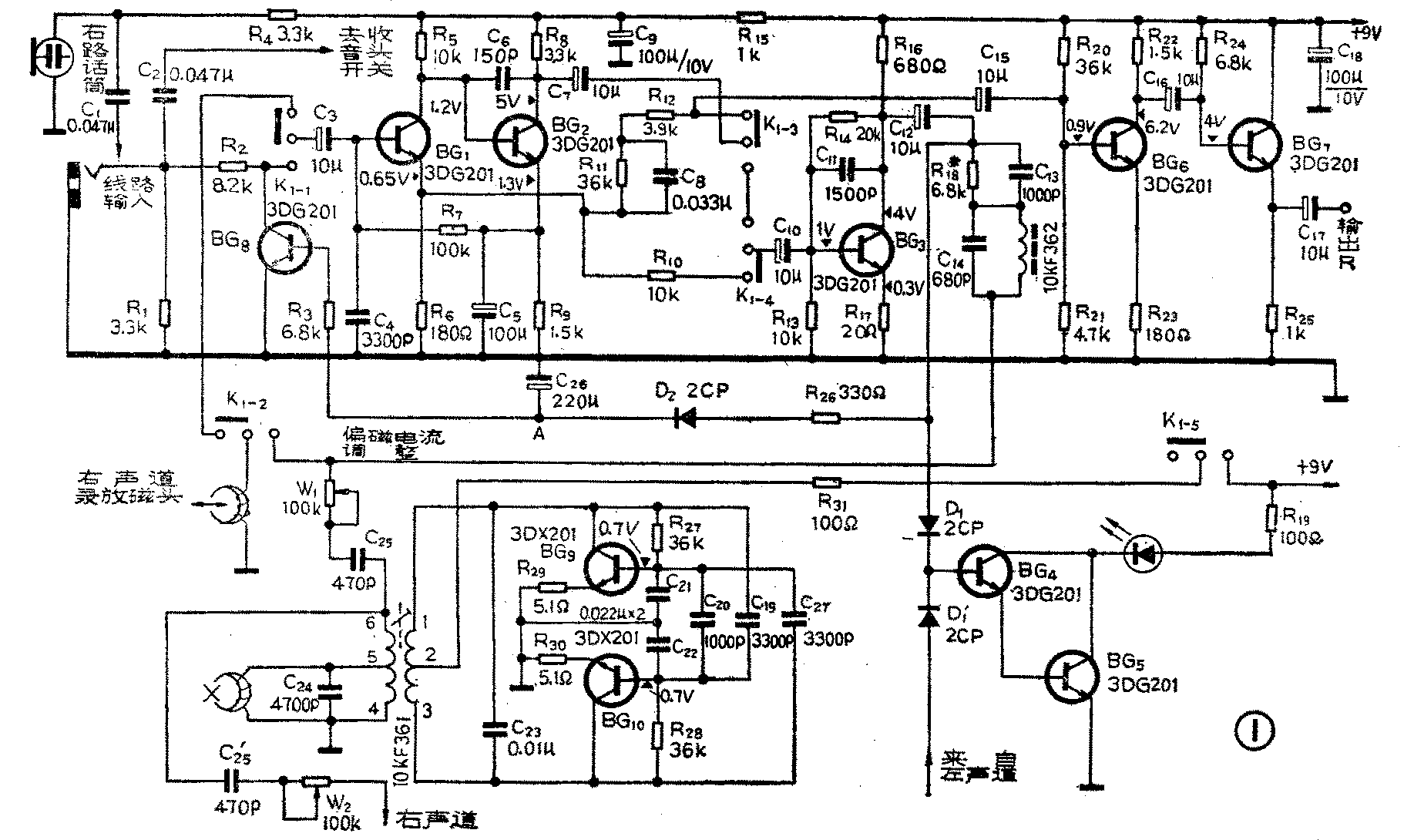

图1是电原理图，由于左、右声道完全对称，为节省版面图中只画出了右声道电路（左声道完全相同）及两声道共用的超音频振荡器电路。图2则是完整的双声道印板图，可供自制者参考使用。
电路概述
图1中K\(_{1}\)-1～K1-5是录放转换开关，当K\(_{1}\)处于放音位时（如图所示），放音磁头感应出的电信号，经过K1-2、K\(_{1}\)-1、C3进入由BG\(_{1}\)、BG2组成的前置均衡级。再经过C\(_{7}\)、K1-3、C\(_{15}\)进入三极管BG6进行放大，由射随器BG\(_{7}\)的发射极输出。输出幅度约100mV。R11、C\(_{8}\)、R12组成放音频率均衡网络。当K\(_{1}\)处于录音位时，由话筒、线路输入插孔或收音头来的电信号经R2、K\(_{1}\)-1、C3进入均衡前置级、均衡网络由R\(_{1}\)0担任，信号经C7、K\(_{1}\)-3、C10进入录音放大器（BG\(_{3}\)）放大，再经过高频提升网络（R18、C\(_{13}\)、C14、阻流圈10KF362）及K\(_{1}\)-2到达录音磁头。另外当K1-5处于录音位时超音频振荡器接上电源，振荡电流一部分送到抹音磁头，另一部分经C\(_{25}\)、W1送到录音磁头。阻流圈10KF362与C\(_{14}\)谐振于超音频振荡频率（60KHz） 上，以阻止振荡电流进入录音放大器。BG4、BG\(_{5}\)组成录音电平指 示器。由录音放大器BG3输出的音频信号，一部分经D\(_{1}\)送到指示器监视录音电平。R26、D\(_{2}\)、C26、R\(_{3}\)及BG8共同组成自动录音电平控制（ALC）电路。录音时经K\(_{1}\)-1将ALC电路 接到BG1的输入端，进行录音电平自动控制。
装置要点
为保证左、右声道对称，两声道的对应元器件参数要尽量选得一致。电解电容器可用CD11型的，其它电容器选用瓷片电容器。振荡管（BG\(_{9}\)、BG10）以选用3DX201为宜，β在70～150之间。其余各管均使用3DG型，β在120～180之间。BG\(_{1}\)、BG2尽可能使用低噪声管，β可取100～150。
只要元器件质量能保证，照图施工，一般不会出现什么问题。安装完毕之后，用万用表直流电压档测量各管电压，应为图中标注数值。左、右声道各对应点的电压值应相同，如有不同应检查原因。
该电路可与国产任何一种机械芯上的磁头配合，其输出端也可与任一种OTL、OCL、BTL扩音电路配合。录放板的电源可以从扩音机中取出，也可以另配整流电源，要求波纹系数要尽可能小些。机械芯马达最好是单独供电，以免使电路的信噪比下降。焊接时公共地线的连接十分重要，应该按照一级级单独入地的原则接地，如有自激、噪声大等现象可调整入地点位置。印制板与机壳及电源的连接要多次试验，找出最佳方案，以求交流声、噪声最小。录放板的输入端应远离电源变压器，超音频振荡器应远离收音机的磁性天线。
调整偏磁电流的方法是这样的：已知RS—1251录放磁头的最佳偏磁电流为400μA，调整前可先在录放头接地处断开，串进一只10Ω电阻。接通电源，调整W\(_{1}\)，用晶体管毫伏表测量10Ω电阻止的超音频电压，当该电压为4mV时，磁头中的偏磁电流正好为400μA。如反复调整达不到这个数值，可适当加大C25。抹音头中的电流不必调整，只要振荡器起振，能够将磁带上的节目抹净即可。如果用毫伏表测量抹音头上的超音频电压，应该是20～35伏范围之内。
如果手头的磁头没有最佳偏磁电流的数值，应按照下述方法调整偏磁电流。找一盘TDK或SONY牌空白磁带（其他质量较好的磁带也可），进行录音，改变一次W\(_{1}\)的数值录一次音，然后重放一次。这样逐点录、逐点放。选择试听效果最好的那点，录放头中的电流就是最佳偏磁电流。
下面介绍装置中容易出现的问题及解决办法。
1．噪声大，应检查BG\(_{1}\)、BG2是不是低噪声管，如不是应该更换。还应检查磁头引线是否有断路；录放开关K\(_{1}\)-1是否有接触不良；C3是否有内部开路。录音电平过低也会噪声大，但这不是电路问题，应该提高录音电平。
2.录不上音，应检查录音通道各环节是否正常，如BG\(_{1}\)、BG2、BG\(_{3}\)是否有损坏；检查K1-1、K\(_{1}\)-3、K1-2是否接触良好，各耦合电容是否有假焊等。
3．录音音轻失真大，多半是由于超音频振荡器振荡不正常，应检查C\(_{27}\)、C19、3DX201是否失效，振荡线圈是否损坏。
4.录音指示器不正常，当BG\(_{4}\)、BG5完好而发光二极管亮而不闪时，多半是由于D\(_{1}\)负极至BG4基极之间的引线受到超音频振荡器强烈辐射。解决办法是将这段引线用屏蔽线，并且外皮妥善接地。
5.如果内录音时干扰中波，可将10KF361第2脚至电源之间串入一只100Ω左右的限流电阻（如R\(_{31}\)）。
6．抹音不净应检查抹音头的引线是否有开路，检查一下抹音头和录放头是否在同一平面上。
使用中正确选择录音输入电平十分重要，录音电平过大容易造成失真，动态范围变差。录音电子太小录出的带子背景噪声就比较明显。录制动态范围大的节目（如交响音乐）最好将ALC电路断开。可以在R\(_{26}\)与D2之间加一个控制开关，控制ALC电路是否接入。(黎明)
