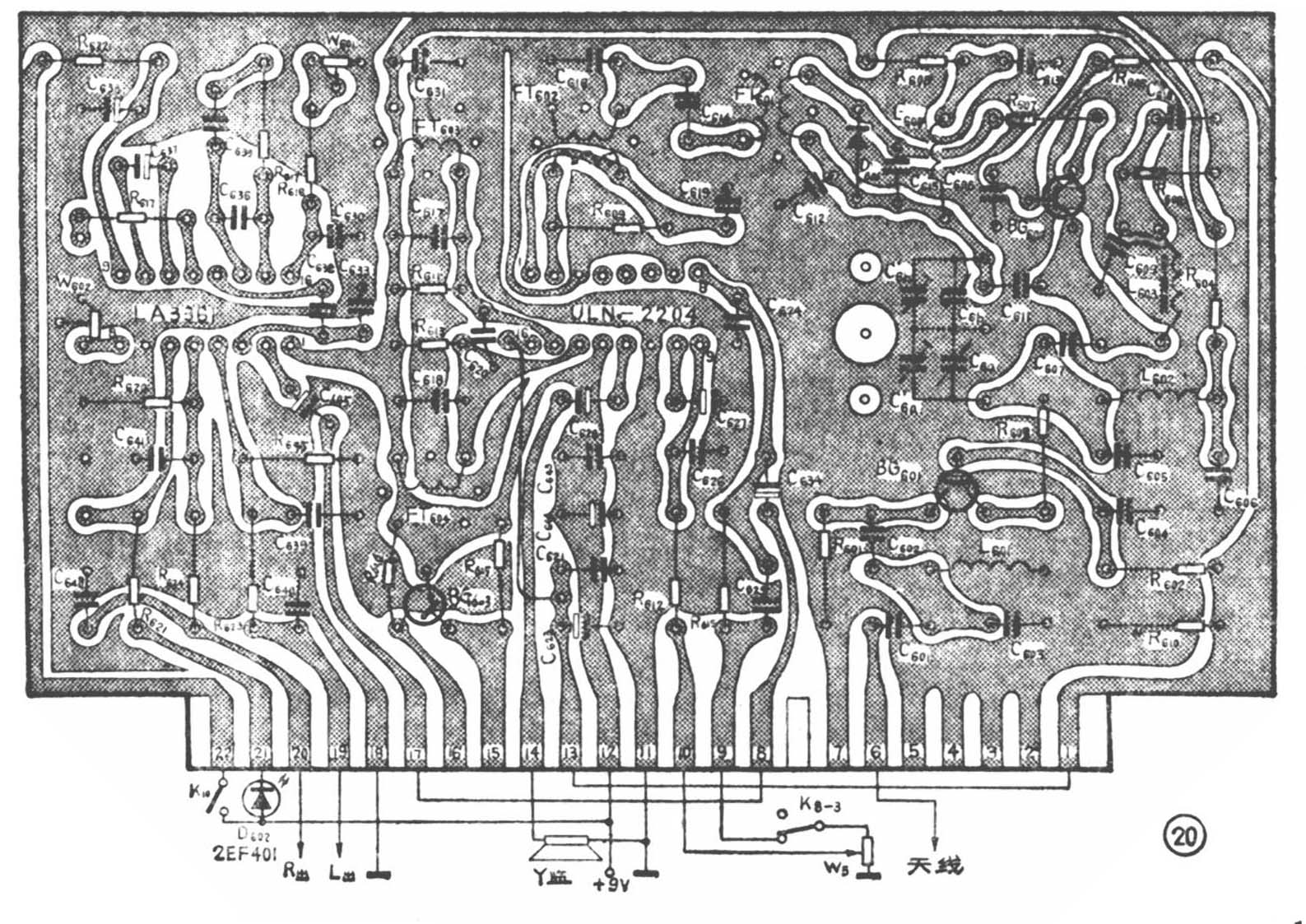

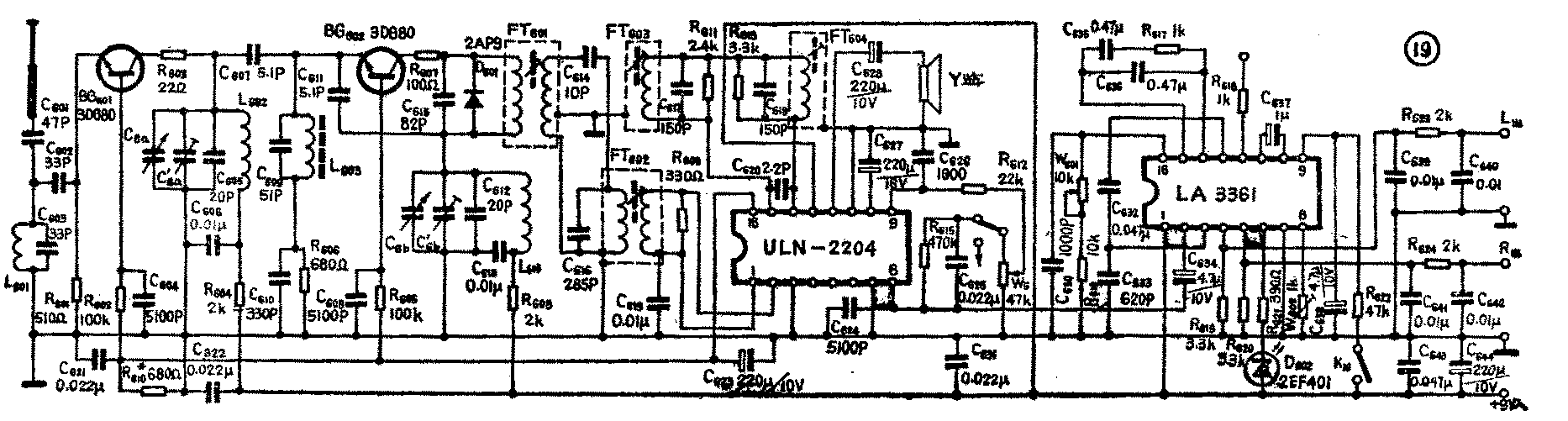

8、立体声调频收音头：本机将调频、调幅分两块板装置，可以减少相互间的牵扯，结构设计较为灵活。由于使用两只调谐电容，转换频段时避免了调谐旋钮的重复调节，特别是对于当地仅有一个调频台的地区更为方便，这对业余制作来说是较好的方案。调频收音头电原理图见图19、印板图见图20。由拉杆天线收到的调频信号经BG\(_{6}\)01放大，经BG602混频之后，由集成电路ULN—2204进行中放和鉴频。集成电路LA3361对立体声复合信号进行解码。K\(_{1}\)0是立体声／单声道选择开关。D602为立体声指示发光二极管。ULN－2204的低放部分可以作为收音监听的功率放大器，读者也可派作它用。当信号不够强时，印板图中的BG\(_{6}\)03、R625、R\(_{626}\)、C645可组成复合信号放大器，接于2204的8脚与3361的2脚之间。参见本刊1983年第8期7页及1984年11期10页。

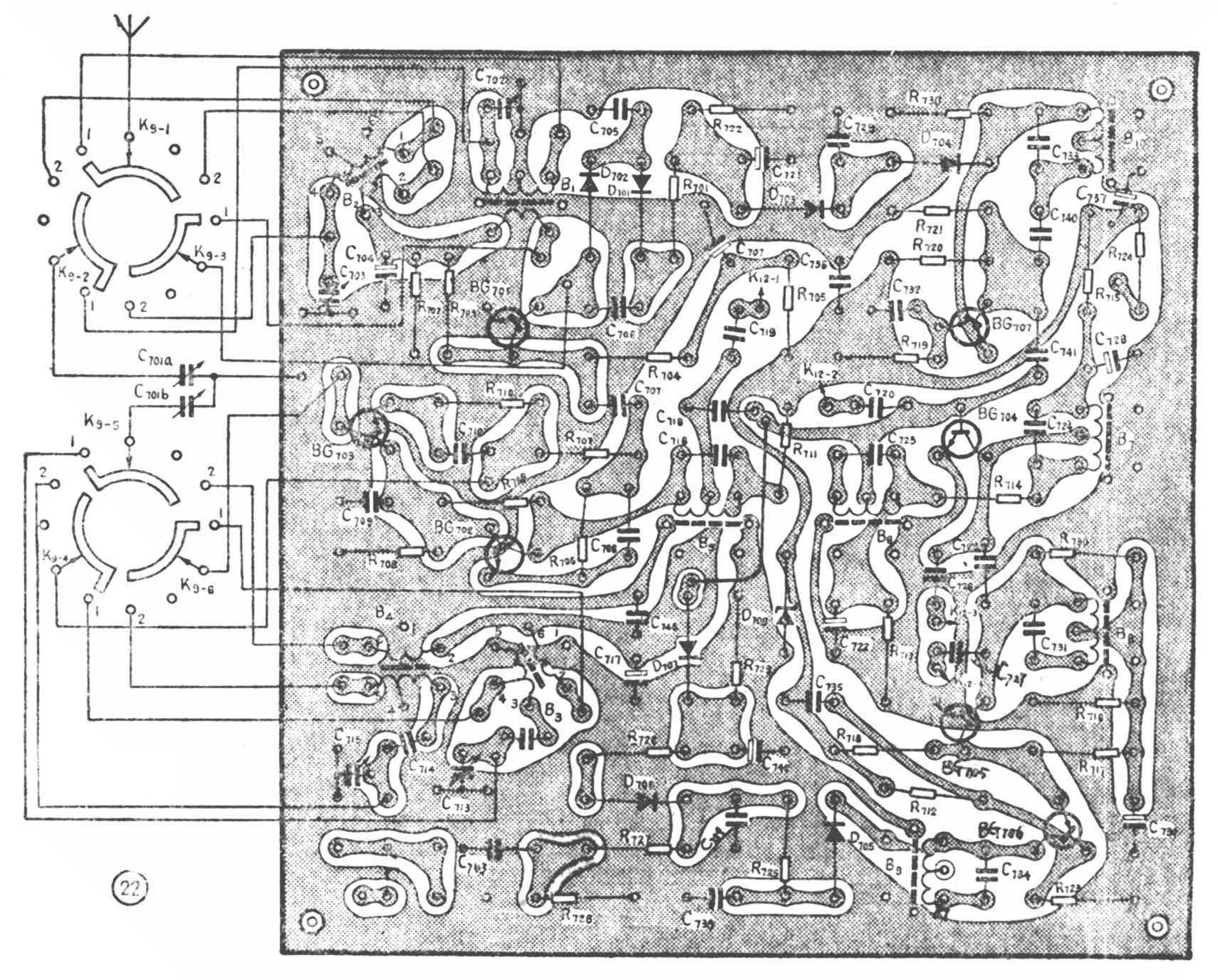

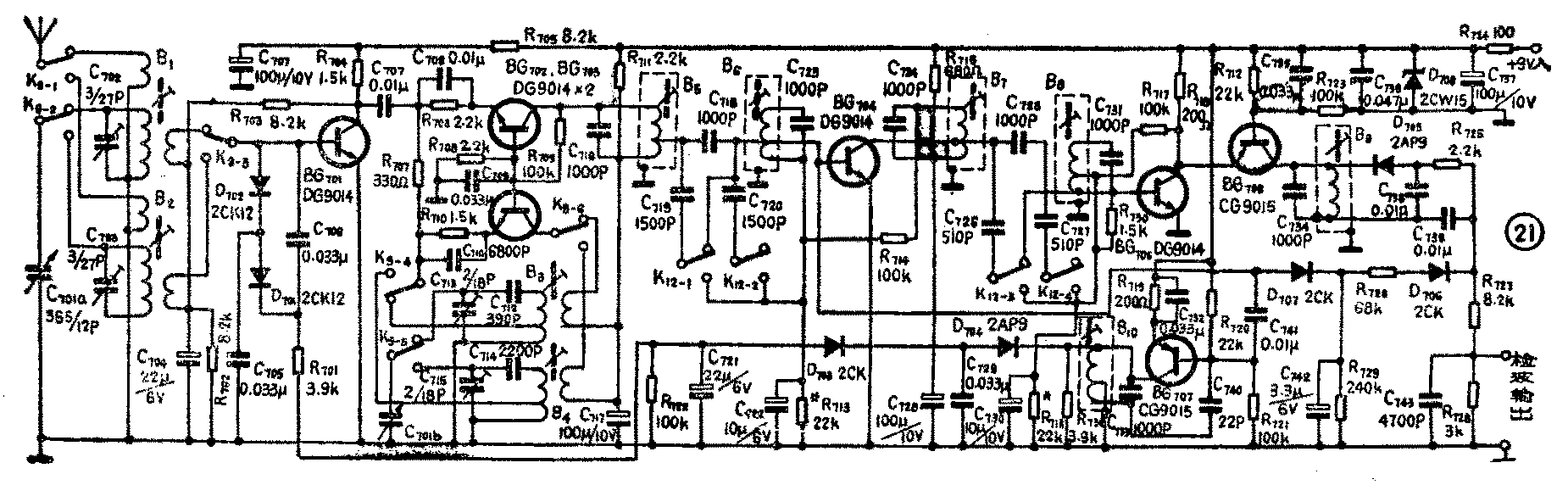

9、调幅收音头：为获得较好的调幅收音效果，本机选用了本刊1984年第6期介绍的“超动态、宽频响、低噪声调幅收音机”的前级电路。经试验，确有频响宽（高端可达8KHz）、噪声低和动态范围大的特点。电路图和印板图见图21、图22。

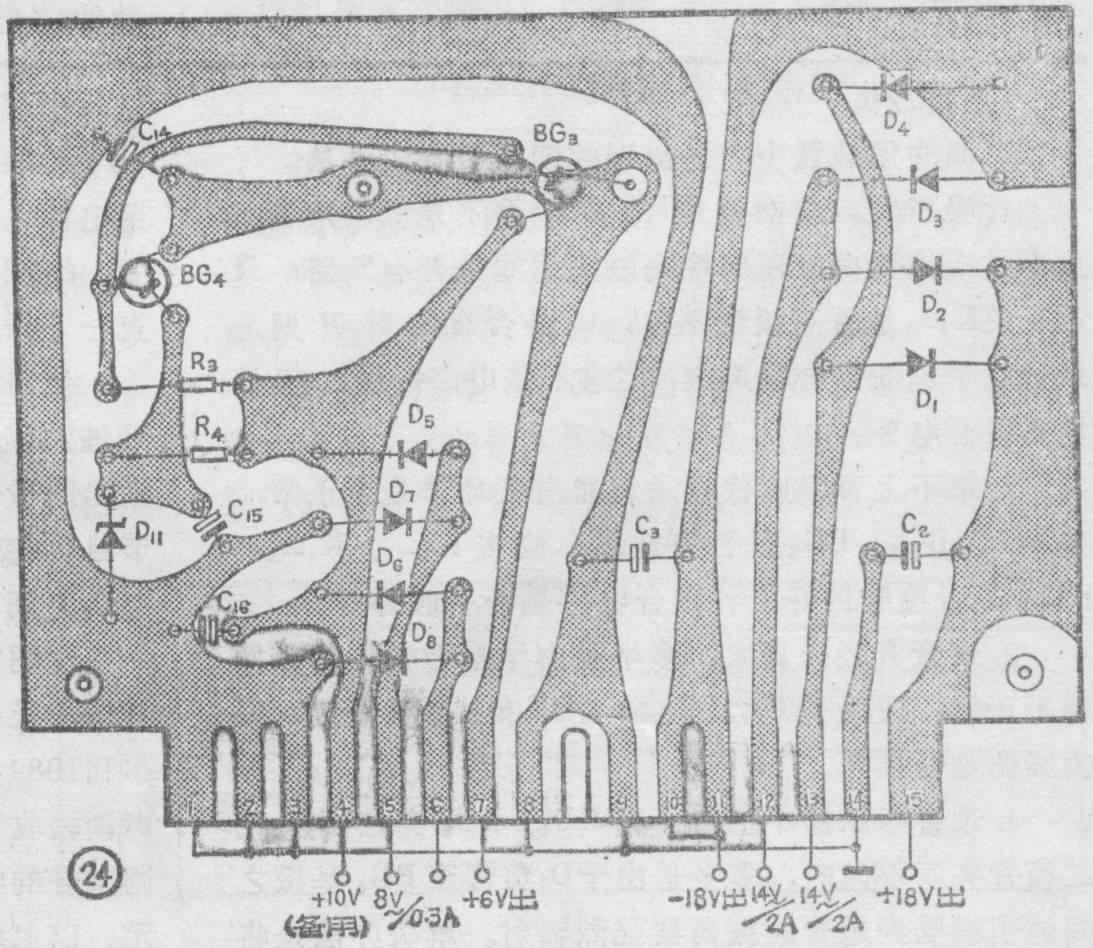

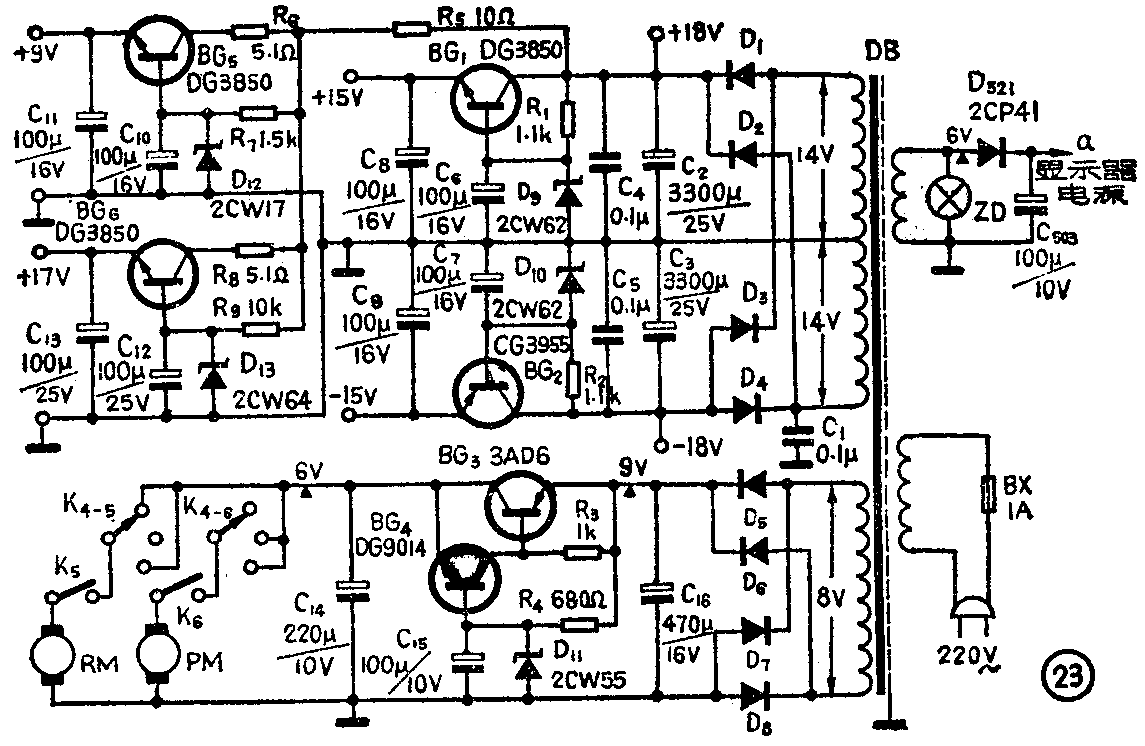

10、电源：该机电源原理见图23，印板图见图24，±18伏主电源由D\(_{1}\)～D4整流， C\(_{2}\)、C3滤波，直接供给功放和展宽电路。其余各前级电源均由电子稳压器供给，为使双卡录音座的马达转速平稳，专有一个绕组提供交流电压，经整流，再经BG\(_{3}\)、BG4组成的电子滤波器取得稳定的直流电压供给直流马达。为节省机内空间，各电子滤波器分别放在相关的印板上。
元件选择与装置要点
本机所用元器件较多，焊接之前对各类元器件均要仔细挑选检查。为保证整机信噪比指标，各前置均衡放大器的晶体管均应选用高β而且线性好的低噪声管。特别是BG\(_{1}\)01（BG＇11）、BG\(_{1}\)05（BG＇105）最好选用β≥250，噪声系数小于2.5，饱和压降小于0.3伏的管子。录音前置放大管BG\(_{11}\)0（BG＇110）和线路放大管BG\(_{2}\)01（BG＇201）也应选用性能好的管子。笔者选用山东潍坊无线电三厂引进管芯生产的DG9014、CG9015、DG2240等型号的高β、高反压、超线性、低噪声NPN或PNP型三极管试用于本机，效果很好。这些管子的交直流参数典型值列于附表，供读者参考。3DX201、3DG201、3DG6等晶体管也可使用。本机所用的运算放大器集成电路均为FC3，管脚排列见图25。对各集成块要求不高，只要能承受±15伏电压，有正常放大能力即可。业余品也可以使用。8FC3、8FC4、8FC7、FC4、5G24、5G28等均可代用，接法可参考图26。或参考1984年第5期第5页，OCL接法是将各接地脚改接负电源。
双卡录音座的机芯选用立式慢开门六键NTP－48型机芯。可将图3印制板铜箔面朝外，直接固定在录放机芯上。K\(_{2}\)为单排9刀2位录放开关，选用KH1－2W9D型开关，焊接在图3印板上，可直接由NTP－48机芯拨片拨动。
7点频率均衡器印制板可根据W\(_{3}\)～W4在面板上的位置将22线插座固定在W\(_{3}\)～W9附近，使W\(_{3}\)～W9的各引线尽量短些。图9中的“W\(_{3}\)-9-1上”和“W3-9-1下”分别表示左声道W\(_{3}\)～W9的上端和下端（见图8），W\(_{3}\)-9-2表示右声道的W3～W\(_{9}\)，装配时不要焊错位置。线路放大降噪板（图7），界外展宽功放板（图16）也采用插件式，可采用CZJX－Y－22型22线印板插座，把22线插座固定在底盘上。
调幅、调频收音板的位置应和调谐电容、拉线机构的位置安排一起考虑，引线力求缩短。除电源和功放输出线外，所有低放各级的信号传输导线均采用屏蔽线，并需将屏蔽层一端（只能一端）接地，以避免感应交流声。各印制板的地线要注意选择适当位置与整机公共地线相接，最好是各板地线都集中焊到电源滤波电容处。

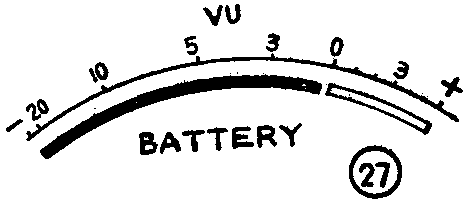

左右声道的对应元器件要尽可能对称，一致性要好。左、右声道场效应管BG\(_{2}\)04（BG＇204）要选用I\(_{DSS}\)、gm、Vp相近，IDSS较大的管子配对。3DJ6H、3DJ7G、3DJ7H均可使用。表头CB\(_{1}\)2可选用电流灵敏度小于300μA的任何型号表头。度盘刻度按录音电平设计（如图27），0dB以下涂黄色，0dB以上涂红色。
调试时主要注意以下几点：
1、各板装配完毕之后按照从后向前的顺序一级级联调。为便于发现问题，可先将录音座的输出信号直接送给功率放大器。试一试磁带放音，电唱机放音是否正常。然后再逐步加入音调、降噪、界外各级，每加入一级即应调好一级，并比较加入各级前后的效果。
2、调试功放级时首先检查有无过电流等异常现象，断开负载，分别在正负电源回路中串入电流表，测量TDA2030A静态电流，正常时每只TDA2030A静流为50～80mA。输出端④脚应为0±10mV。接入负载并从输入端①脚输入1KHz信号，观察波形和估算不失真输出功率P\(_{出}\)=V出\(^{2}\)R\(_{L}\)。V出是扬声器两端音频电压有效值，R\(_{L}\)为扬声器标称阻抗。如有自激现象应将防振网络R433等接入。D\(_{4}\)01～D404在功放级给电之前必须按图10接入电路，以防瞬时冲击波损坏功放电路。如无2CZ87也可选用任何反压高于50伏、整流电流大于0.5A的二极管。
3、录音座各均衡放大级及线路放大级的调试方法是：用直流电压表测量各级射随管的发射极对地电压，调整标有※号的电阻，使发射极对地电压为供电电压的一半，并使各射随器的输出不失真信号至最大值。
4、偏磁振荡器的振荡频率要求不太严格，50～80KHz均为允许值，但阻流圈L\(_{1}\)01（L＇101）与C\(_{141}\)（C＇141）应谐振在偏磁振荡频率上，以防超音频振荡信号进入录音放大器。调整方法是：K\(_{2}\)置于录音状态，调R135使抹音头EH电流为45mA。再调L\(_{1}\)01（或L＇101）的磁芯，使R\(_{157}\)（R＇157）上的电压为最大值，说明L\(_{1}\)01与（C141已谐振在偏磁振荡频率上了。
5、录音电流和最佳偏磁电流的确定：不同的录放磁头要求的录音音频电流及最佳偏磁电流是不同的。该机所用的NTP－48机芯原装磁头为RS－1231。它要求录音音频电流为55μA，最佳偏磁电流为0.9mA。音频电流的确定方法是：断开ALC电路（将BG\(_{1}\)08集电极烫开）并使偏磁振荡器停振（将BG113、BG\(_{114}\)两集电极暂时短路）。从线路输入插口（CK3）输入315Hz正弦信号（约200mV）K\(_{2}\)置于录音状态，调W1使R\(_{157}\)（R＇157）上的音频电压为0.55mV，此时录音头中的音频电流为55μA。再调W\(_{1}\)02（W＇102）使录音电平表CB\(_{1}\)2）的指针指在0dB处。最佳偏磁电流的业余确定方法是：用放音机放315Hz标准磁平信号。拿空白磁带用录音机录音（注意，此时应使偏磁振荡器恢复振荡，并使录音电平控制开关K\(_{3}\)处于手动位置。）记下此时的偏磁电流值。将录得的这段磁带用放音机放音，并从线路输出插口（CK7）测出交流电压。一步步调整W\(_{1}\)01（W＇101）阻值，使偏磁电流一次次增加，重复上述录、放过程，即可得到一组录、放曲线，找到放音输出最大点，比最大输出点低10％的那一点的偏磁电流即为最佳偏磁电流值。没有315Hz标准磁平带也可以用音乐原声带代替。
管型 极性 PCM ICM BVCEO VCES HFE fT NF
DG9014 NPN 0.4W 0.1A 60V 0.08V 60—1000 80MHz 1.0dB
CG9015 PNP 0.4W 0.1A 60V 0.1V 60—600 80MHz 1.0dB
DG2240 NPN 0.3W 0.1A 160V 0.3V 200—700 100MHz 0.5dB
CG970 PNP 0.3W 0.1A 160V 0.3V 200—700 100MHz 0.5dB
DG3850 NPN 1W 1.5A 30V 0.2V 85—300
CG3955 PNP 1W 1.5A 30V 0.2V 85—300
自动录音电平控制电路的调整方法是：先将K\(_{3}\)置于“手动”位置，录制315Hz标准磁平信号，调节W1（或W\(_{14}\)）使电平表指示+2～＋3dB（如果录制音乐原声带信号，应该是“峰值”指+2～+3dB），再将K3拨向ALC（即“自动”）位置，电平表峰值应降为0dB左右。如果下降太多可适当加大R\(_{129}\)阻值。
6、调频、调幅收音头的调整方法可参照本刊介绍过的方法进行。CB\(_{1}\)2作为调谐指示器时只需调整R\(_{11}\)、R12阻值，使准确调谐时指针位于满度盘的80％～90％即可。更正：图2中Ck2为拾音插孔。（刘永华）
