本信号发生器可以在视频、中频和VHF频段输出或发射八级标准电视灰度图象信号，适用于检查、修理和调试黑白电视接收机。
当发射天线采用长约1.2米的拖线时，接收距离不小于10米。图象清晰、稳定，线性也很好。对于灰度的层次，因为在电路设计中考虑了γ校正，所以级差均匀，符合标准。
由于采用了数字集成电路，同步信号、消隐信号、阶梯信号由同一个集成块产生，所以频率关系、幅度关系准确、稳定。同时，由于外围的分立元件较少和结构简单，本机的调试工作极其简便；只要元件完好，装接无误，不用任何仪器也能调好。因而便于初学者制作。
本机耗电极省（整机电流＜5mA）；结构紧凑；体积小巧；便于携带（整机以及天线、屏蔽输出线和调谐工具等附件全部安放在63×44×28mm的小盒内）。本机外形也较美观，象一台微型电视机，既是仪器，又是一个小小的工艺品。
一 电路结构

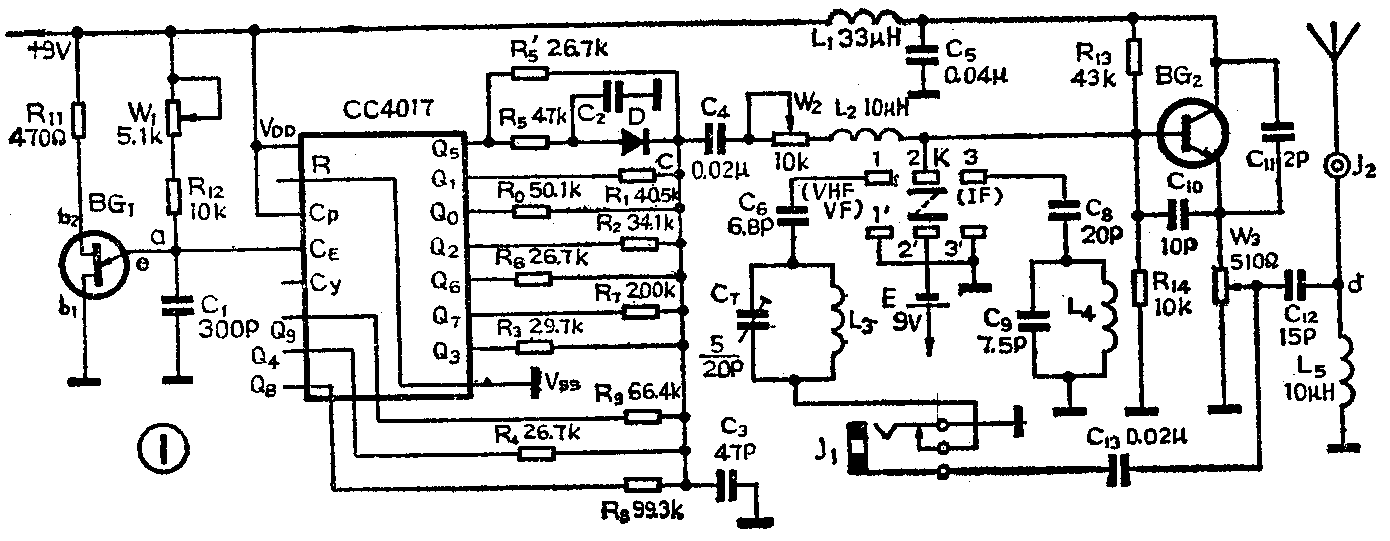

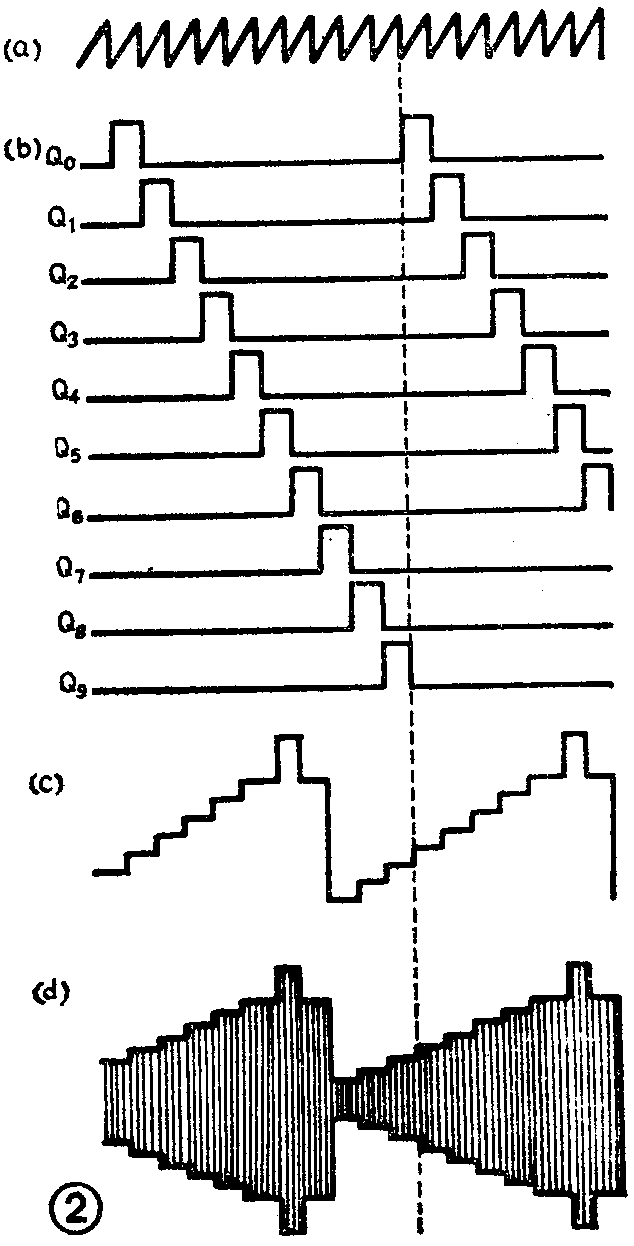

整机电原理图如图1。BG\(_{1}\)等组成周期为6.4μs的弛张振荡器，作为时间基准，由a点输出信号加到集成块CC4017的CE端，触发CC4017产生顺序循环脉冲。所谓循环脉冲，就是对应于BG\(_{1}\)输出脉冲的每一个下降沿，CC4017的十个输出端Q0～Q\(_{9}\)依次变为高电平（当任一个为高电平时，其余九个均为低电平），如图2的（a）、（b）波形图所示。Q0～Q\(_{9}\)端分别接以不同的电阻，R0～R\(_{9}\)相互分压，组成一个矩阵电路，将Q0～Q\(_{9}\)端等幅输出的顺序循环脉冲合成为具有行同步、行消隐和阶梯信号的视频信号，如图2（c）（注：图2只给出各信号的时序关系，不反应幅度比例）。

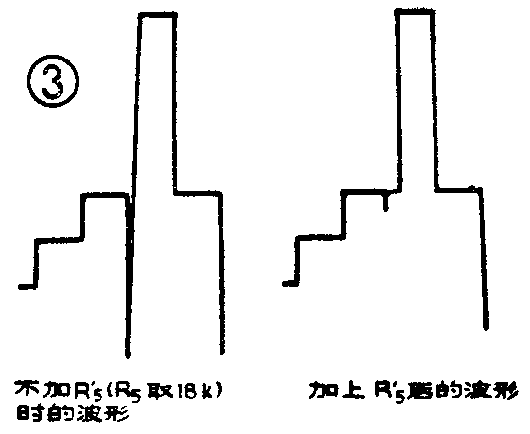

R\(_{5}\)、C2、D等组成移相电路，将行同步头的前沿延迟约l.3μs，使行同步头的宽度为5.1μs。R5＇的作用，是把移相所造成的同步头前沿处的波形凹陷补平，如图3。C\(_{3}\)可滤除阶梯之间的过渡干扰脉冲。
BG\(_{2}\)等组成改进型电容三点式振荡电路，通过变换开关K产生高频或中频载波，经视频信号调制后由天线发射或由屏蔽线输出。L4、C\(_{9}\)等为中频（IF）谐振回路：L3、C\(_{7}\)等为VHF调谐回路。因为C7的变容比不大，所以只能覆盖1～5频道，或者是6～12频道。本机选用6～12频道，这是因为一般电视机的高频头，往往对VHF频段高端的接收效果不如低端。所以调试高频头中各级的工作状态时，应优先照顾高端。另一方面，在频道高端的工业干扰较少些；初调电视机时，先选择一个高端的频道来调试，可以避免将外来的干扰信号误认为是机内故障而徒费精力。电视机频段高端收看正常了，低端是很容易调好的。所以选用6～12频道的信号更为实用些。
C\(_{12}\)和L5组成高通滤波器，使到达天线的调幅波较为纯净。其波形如图2（d）所示。
当输出视频信号（VF）时，将接有屏蔽线的插头插入J\(_{1}\)，这时VHF的调谐回路的接地点，在J1的接点处断开，电路停振；BG\(_{2}\)等成为射极输出器。改变屏蔽线与被调电视机的接法（即线头对调一下），可以分别输出正、负两种极性的视频信号。
电路中，微调电阻W\(_{1}\)用于调准行频；W2可改变调幅度，改善调制线性；W\(_{3}\)控制输出幅度。W1、W\(_{2}\)、W3和调谐电容C\(_{7}\)，均可用小螺丝刀锥通过仪器侧壁上的小孔来调节。
二 制做与调试
制做时，BG\(_{1}\)应选用分压比η＞0.5的单结晶体管，以保证其输出脉冲的幅度能可靠地满足CC4017所需要的触发电平。
本电路对CC4017的各项参数全都要求不高，只要“有功能”即可；所以完全可以选用业余品来制做。焊接CC4017的引线时，应先拔下电烙铁的电源插头，以免由于感应电压将集成块损坏。R\(_{0}\)～R9可选用阻值相近的标称阻值。BG\(_{2}\)应选用fT≥1000MHz的晶体管。如果VHF频段只用1～5频道的信号，也可以选用f\(_{T}\)≥500MHz的管。高频部分每个元件的引线都应留得短些，尽量减少高频部分的分布电感和分布电容。调谐回路的L3，用线径1mm、长35mm的镀银导线，在直径3mm的圆柱体上绕2匝脱胎而成，适用于6～12频道。如果需要使用1～5频道的信号，可用线径1mm的导线，在直径7mm的圆柱上绕制12匝；同时将C\(_{6}\)改为15p即可。如果有适当的波段开关，将L3-Ⅰ（1～5频道用）和L\(_{3}\)-Ⅲ（6～12频道用）都安装在机内，那就更好了。中频谐振回路的L4用0.5mm的漆包线绕制，直径5mm，37匝。也可以用一般电视机的中周改制。
其它的几个小电感L\(_{1}\)、L2、L\(_{5}\)、如果买不到成品也可以自制。用0.1mm的漆包线，在1／8W数百千欧的小电阻止绕制；L1绕约180圈，L\(_{2}\)和L5绕约100圈。
J\(_{1}\)用2.5mm的耳机插座；J2采用半导体收音机上用的外接天线插座。

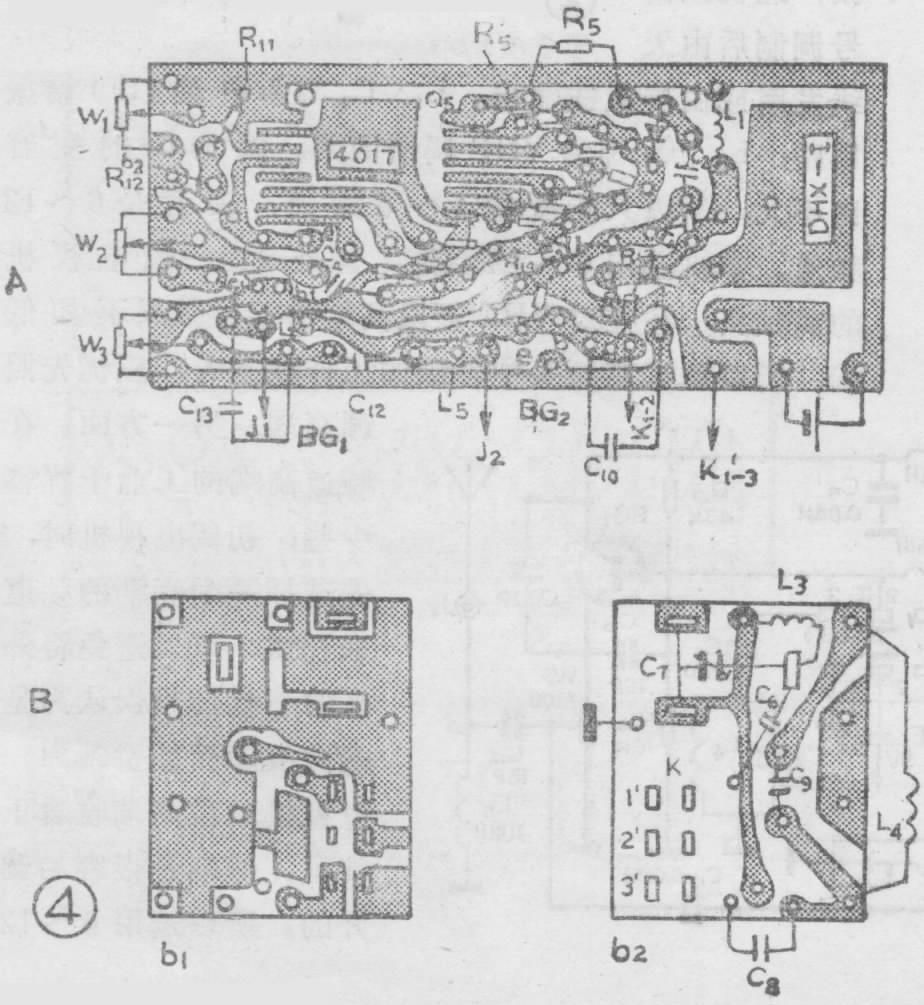

图4为本机的印制电路板图。其中B板采用双面敷铜板制做，其b\(_{1}\)面主要用于屏蔽，元件安装在b1面，其多数焊点都是在安装元件的同侧焊接。C\(_{6}\)～C9、L\(_{3}\)、L4和开关K等安装在B板上。K用“KBX”型2×3拨动式波段开关。A板与B板之间通过K的1＇、2＇、3＇三个接点固定在一起。装接时，先把A、B两块板上的元件分别全部焊好，把K的6个接点全都在B板上焊牢。然后在K的1＇、2＇、3＇接点上各焊1小段直径1mm的铜丝，再把铜丝插入A板相应的三个小孔中，摆正、焊牢即可。

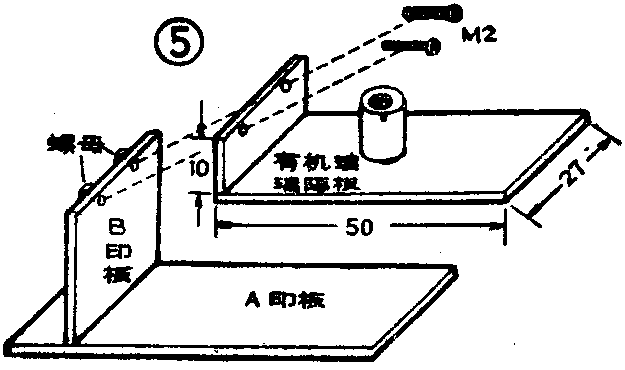

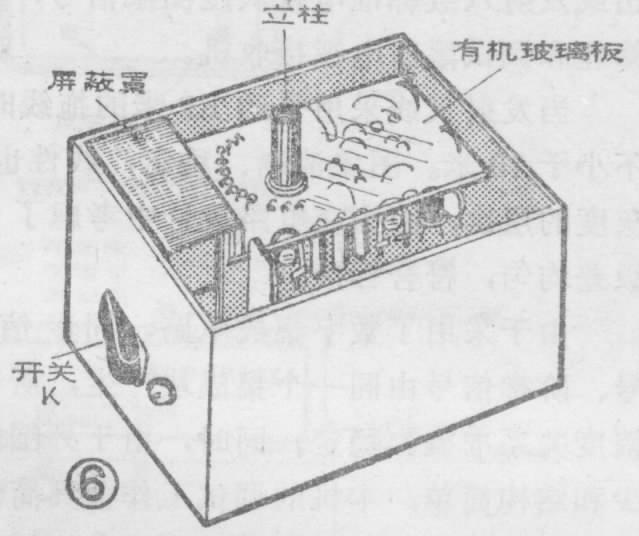

A板和B板一起，利用K上原有的螺丝孔，固定在机壳上。在B板上端中间的两个小孔处焊接上两个M\(_{2}\)的小螺母，用来固定图5所示的有机玻璃隔板。隔板中间的立柱是固定后盖用的。发射天线（长1.2米）、屏蔽输出线（长0.3米）和小调谐螺丝刀等全都可存放在隔板上方的小空间里，以便于携带使用。另外，最好用薄铜片做一个小屏蔽罩，将L3、L\(_{4}\)等调谐回路的元件屏蔽起来；使振荡频率更为稳定。屏蔽罩也是利用固定有机玻璃隔板的螺丝钉固定在印制板B上。
本机的调试工作极其简单。装接完毕，在电源处串接一个mA表，先检查一下整机电流，应为3～5mA。然后可用一台完好的电视机来校准：打开电视机，任选一个中间的频道；调节本信号发生器的C\(_{7}\)，使电视机收到的信号为最强；再调节W1，达到同步，使屏幕上出现稳定的八级灰度图象，行频即已调好。如果灰度的层次不匀，可以调节W\(_{2}\)，选择适当的调幅度。第二步，校对中频；拔下电视机中放通道至高频头的屏蔽线插头，将本机的中频输出信号接至电视机的中放通道输入端，调L4的圈距，使屏幕上的图象为最佳。最后，插上发射天线，检查一下高频信号的覆盖范围，看能否覆盖6～12（或1～5）频道；如果不行，可适当改变L\(_{3}\)的圈距，或进一步设法减少高频部分的分布电感和分布电容。
如果有条件，能用示波器等来调试，当然更好。应使视频信号的周期为64μs；中频载波为27ns；高频段为6～4.6ns（6～12频道）或20～11ns（1～5频道）。
三 使用方法
本机中，K作频率选择开关并兼作电源开关。K放在中间位置时，电源关断。K的2与1接通时，可从J\(_{2}\)处发射高频信号或者从插口J1处输出视频信号；K的2与3接通时，可从J\(_{2}\)处输出中频信号，也可以用天线发射中频信号。
输出视频信号时，若以屏蔽线的芯线接电视机的“地”端，则为负极性视频信号；若以其屏蔽层接电视机的“地”端，则为正极性视频信号。可分别适应电视机视放电路中，各处对输入信号正、负两种极性的要求。
输出中频信号时，以屏蔽层接电视机的“地”端，用芯线接至中放通道的各适当位置，可以逐级检查中放各级的工作状况、频率特性和动态范围等等。
由于本机体积小巧，所以用屏蔽线输出信号时，可把本机挂在电视机内部的适当位置，将屏蔽线的输出端焊在电视机的电路板上，调试电视机。
使用高频信号时，可以选择一个当地没有电视台节目的频道来调整电视机，以保证在全天的调试工作中，可以用同一个稳定的、不受电视台节目干扰的信号来调试。一般电视机中，只要有一个频道收看正常了，其它的频道也就容易调整了。
当需要调试本地有节目的频道时，可以先用一台完好的电视机来校准本信号发生器的载频。具体方法是：将本信号发生器放在一台能正常收看的电视机附近；先细心调好电视机的“频率微调”旋钮，使所收频道节目的图象为最佳；然后将信号发生器的开关K板向VHF处，插好发射天线，用无感螺丝刀调节C\(_{7}\)，使屏幕上的电视台节目被灰度信号所取代；细心调节C7，使信号为最佳。以后就可以用本信号发生器去调试其它待修电视机的这一频道了。
电器商店检查或出售电视机时，可以将本信号发生器放在柜台的后货架上，插好天线，10米以内都可以稳定地收到灰度图象。（程学浦）
