这种光控显示器在晚上天黑以后或在较暗的场合，它上面的红色发光管自动点亮，并闪闪发光；在天亮以后或有一定光照情况下，显示器上红色发光管自动熄灭。这种显示器可装在楼房走廊内的灯开关旁边，作为电灯开关位置指示器，这样晚间住户回家或客人来访时，看到闪闪的红灯，就能方便地打开楼道灯，而不用在暗中摸索着行走了。

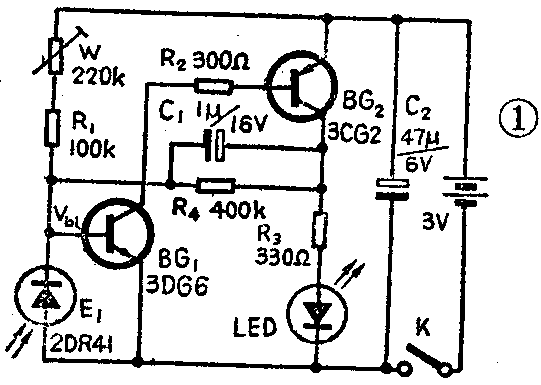

光控显示器的电路如图1所示。这是个光控式互补多谐振荡电路，其中接在BG\(_{1}\)基极与发射极之间的E1起着光敏电阻的作用。E\(_{1}\)两端所呈现的电阻值随光照强度而变化，当照度逐渐降低，E1呈现的电阻值随之增大，V\(_{b1}\)也随之升高，当Vb1升至0.35伏左右时电路起振，LED便闪闪发光，起到显示作用。反之，照度升高时，电路停振。停振时的电路总电流仅有几微安，比较省电，所以也可以不设电源开关。一般两节五号电池可用半年左右。
元件选择
BG\(_{1}\)与BG2分别为3DG与3CG型小功率硅三极管，β在50到100之间，BV\(_{ceo}\)大于6伏即可，但反向穿透电流Iceo应尽量小于1微安，LED为普通小功率红色发光二极管。
E\(_{1}\)是关键性的元件，它的温度稳定性与感光灵敏性直接影响工作的稳定性。E1采用硅光敏二极管或硅光电池为好。这里使用2DR41型10×10平方毫米硅光电池。为了降低电路停振时的耗电量，应按如下方法挑选硅光电池。把万用表选择开关放在R×10K档，分别测出暗电阻与亮电阻的阻值，两者之差越大越好，而且要求光照时亮阻的数值不小于300千欧。例如暗阻600千欧、亮阻300千欧的硅光电池就合用。
装配与调整

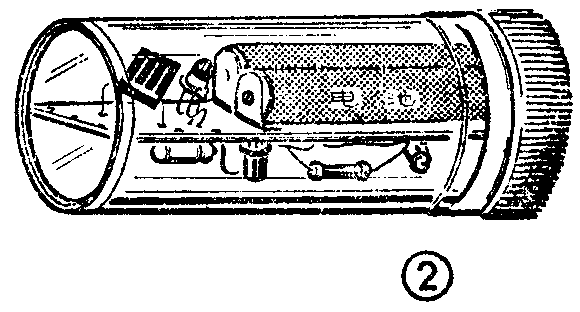

全部元件焊接在图2所示的盒内电路板上。注意LED发出的光不要直接照射E\(_{1}\)。板的背面装两节五号电池，然后一起装入透明的塑料盒中。例如可找一个直径为3.5厘米高为7厘米的圆柱形药瓶做外壳。
调整电路起振点时, 先在E\(_{1}\)上方挡住光，让E1受到的光照与晚间关灯时的照度基本相同。这时调整W, 使LED发光，若LED不闪光，可减小R\(_{1}\)。再使E1受到的光照稍有增加，这时LED应立即停止闪光，此时起振点粗调完毕。使用中可根据实际情况对起振点进行细调。另外增大C\(_{1}\)，闪光频率变慢，增大R3可降低闪光时的耗电量，闪光电流控制在3至5毫安之间较为合适。
此电路也可做低照度指示器，如适当调整起振点后，当环境照度低于某值时，LED闪光，以提示人们应使用闪光灯进行摄影等等。(昭和)
