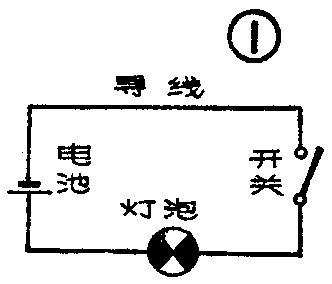

学习无线电技术，必然要和电路打交道。什么叫电路呢？概括地说：电流流过的路就叫做电路。最简单的电路必须由电源、导线、开关、负载（负载即用电器，如灯泡、电阻、扬声器等）等组成。图1就是一个手电筒的电路。

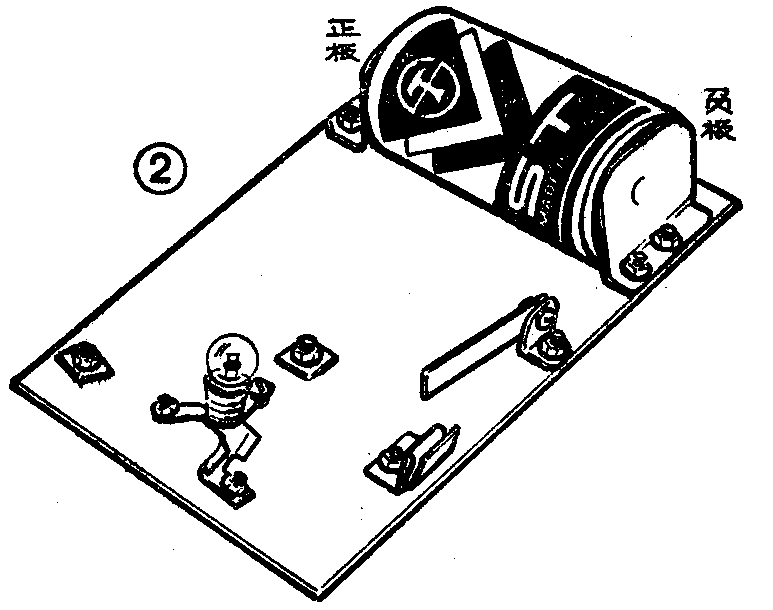

电路有通路、断路和短路三种状态。下面我们在图2所示实验板上做简单实验来说明三种状态。图2所示实验板的基板可用三合板或五合板、纤维板、胶木板等薄板。实验板中的电池卡子、开关等（除开关中的刀外），都用厚0.5毫米的薄铁片做成。开关中的刀由一块厚0.8毫米的铜片组成（也可用铁片等金属片）。

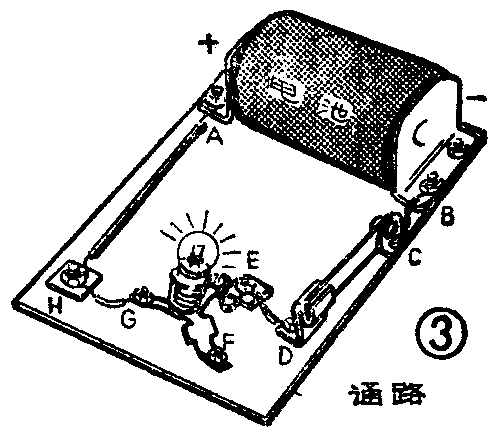

〔通路实验〕用单股塑料导线，剥去导线两头的塑料皮（约10毫米），如图3所示，分别把电路中的B和C、E和D、E和F、G和H，以及H和A各点连接好（不用焊接，只要把导线压紧在接点的螺母下即可）。合上开关，灯泡就发亮。电流从电池正极A点通过导线经H、G、灯泡灯丝，再经F、E，开关DC，回到电池负极B。
从以上实验可以得出通路的定义是：电路处处连通，电流由电池正极经负载（灯泡）回到电池负极，此电路为通路状态。

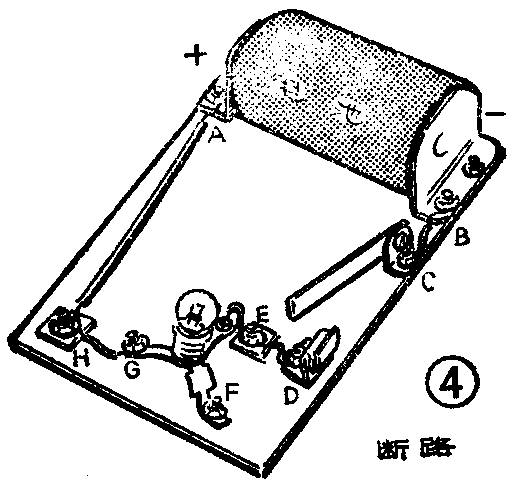

〔断路实验〕在通路实验的基础上打开开关，如图4所示，此时灯泡不亮了，因为电路中C、D两点断开了，电流不能再由电池正极经负载回到电池负极了。

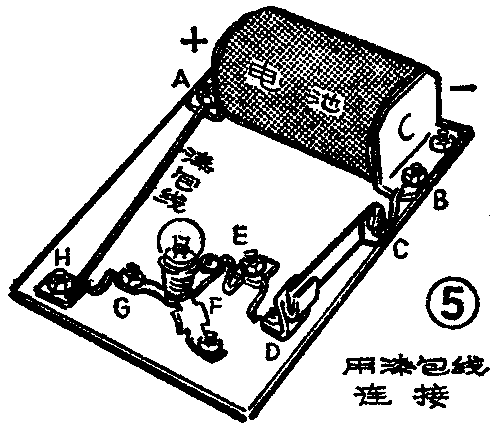

我们再做一个实验，把开关合上，但把A、H两点间的导线换成一段漆包线，不要把线头上的漆皮刮掉或是用一根两头不剥塑料皮的塑料线，如图5所示。这种电路表面上看和图3的通路一样，但实际上灯泡却不亮。因为漆包线上的漆或塑料导线外面的塑料都是绝缘的，它们和A、H两点连接的线头因为有绝缘外皮，不导电，所以隔断了电流的通路。
从以上实验可知，电路某一处断开，负载上不能流过电流，此电路为断路状态。

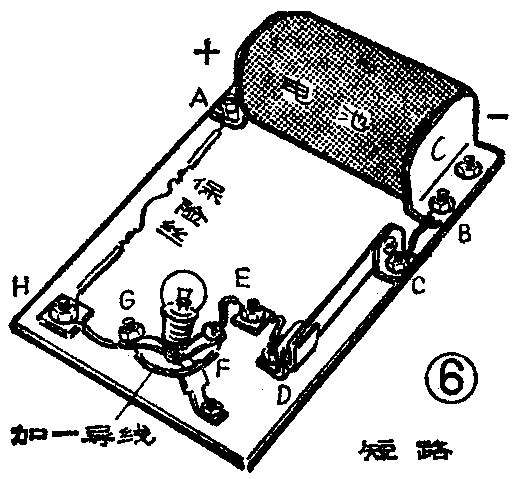

〔短路实验〕打开开关，用导线分别接通B和C、E和D、E和F；另找一根短导线接通F、G两点。在A、H两点接上一根1安培的保险丝，如图6所示。合上开关，发现灯泡没亮，而保险丝很快烧断了。从图6电路上可以看出，电流是由电池正极A，经过保险丝、经过H、G、F、E、D、C到电池负极B的。我们可以看到由A到B这一路中只有保险丝和导线，而它们的电阻非常小（小于1欧姆），这样电路中的电流将是很大的，远超过1安培，因此电路中的1安培保险丝很快就被烧断了。有人会问，电流为什么不流过灯泡支路而走G、F支路，这是因为灯泡灯丝的电阻远大于G、F导线的电阻，电流又是专挑电阻小的支路通过，因此灯泡支路中没有电流通过，灯就不亮。
从以上实验可知，负载被导线直接连通，电源正、负极之间电阻变得很小，电路中电流极大，此时电路为短路状态。
短路在一般电器设备中是应当避免的。在电路中装上保险丝，当电路出现短路现象时，保险丝立即熔断，把电路切断，这样就起到保护用电设备的作用。
综上所述，我们在进行电路实验时，该通路的地方，就一定让它处处都通；该断路的地方要断的干净；不能短路的地方就一定要避免。（沈长生）
