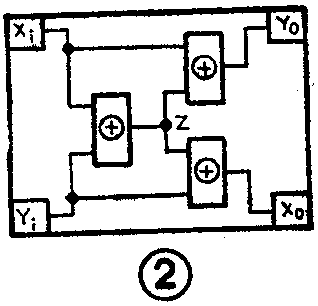

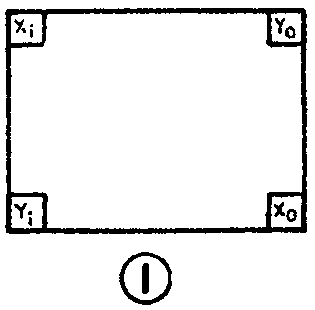

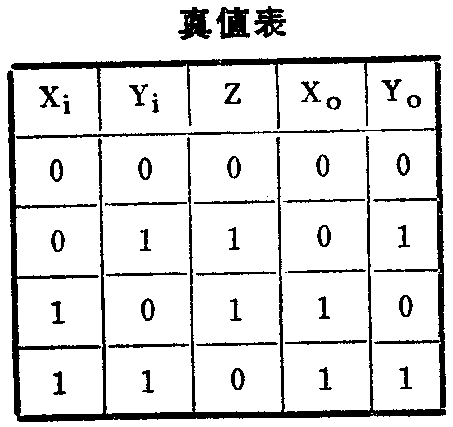

1.数字逻辑电路中有三种主要的门电路：（1）与门：只有输入全为1时，输出才为1；（2）或门：有一输入端为1，输出则为1；（3）异或门：两输入端不同，即一个为1，另一个为0时，输出才为1。有一个简单的箱子，其布局如图1所示。要求用门电路连控X\(_{i}\)和Xo，Y\(_{i}\)和Yo，使这些门电路的作用像两根导线那样，也就是X\(_{i}\)为1时，Xo为1，X\(_{i}\)为0时Xo也为0：Y\(_{i}\)为1时，Yo为1，而Y\(_{i}\)为0时Yo也为0，且使两路互不相关。条件是线路在画面上不能交叉，而所用门电路的数量和类型可随意确定。

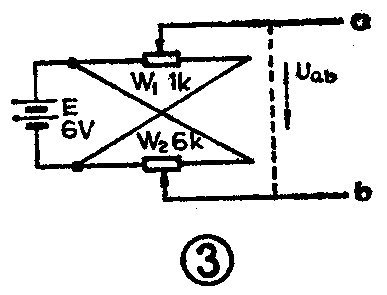

2.在图3所示电路中，W\(_{1}\)和W2是同轴电位器,即活动触点a、b可同相移动。试问这是个什么电路？当活动触点a、b移到最左端、最右端和中间位置时，输出电压U\(_{ab}\)各为多少伏？

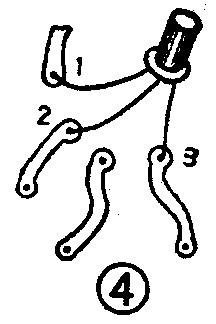

3．有位同志修理电子设备时，在既无管子型号又无图纸的情况下，他用万用表测出了图中1、2、3脚对地的电位分别为V\(_{1}\)=－3.2V、V2=-3V、V\(_{3}\)=-6V。从而他就判断出这只管子是什么型（NPN、PNP）的三极管及1、2、3脚的极性。
想想看答案
2.这是由两个电位器组成的桥式控制电路。
当活动触点a、b移到最左端时，a点接到电池的正极，b点接到电池的负极，因而输出电压U\(_{ab}\)应为6伏，当活动触点移到最右端时，a点接到电池的负极，b点接到电池的正极，因而输出电压Uab应为-6伏；当活动触点在中间位置时，设电池的负极为参考点，那么a点的电位为
V\(_{a}\)=1;2W1;W\(_{1}\)E=\(\frac{3}{6}\)×6=3伏
b点的电位为
V\(_{b}\)=1;2W2;W\(_{2}\)E=\(\frac{3}{6}\)×6=3伏
因而U\(_{ab}\)=Va－V\(_{b}\)＝3－3=0伏。由此可见，这个电路可以使输出电压Uab在E到-E之间变化。（薛志群）
3．这是一个运用测电位的方法来判断晶体管的管型及各脚极性的问题。
我们知道晶体三极管的U\(_{be}\)值有如下的特点，即硅管的Ube＝0.6V～0.7V；锗管的U\(_{be}\)=0.1V～0.2V，且NPN型的管子Vb＞V\(_{e}\)，PNP型管子Vb＜V\(_{e}\)。现在测试的结果是1脚与2脚的电位差为V1-V\(_{2}\)=-3.2V－（－3V）=-0.2V，这就可以确定被测三极管为锗管。我们再来看Uce，由于NPN型管的V\(_{c}\)＞Ve，PNP型管的V\(_{c}\)<Ve，现测得3脚电位V\(_{3}\)=－6V，与1、2脚之差为两三伏，故3脚不可能是b极或e极，只能是PNP型锗管的c极。又因V2＞V\(_{1}\)，则可判断出1脚为b极，2脚为e极。（程玉杰）
