伴音集成电路D7176具有三级中频限幅放大、低通滤波、差分峰值鉴频、直流音量衰减、音频激励等功能。采用这块集成电路的电视机有：金星牌B31—U2、B35—2U、B44—3U1；上海牌JI35—2；百花牌D35—3U；凯歌牌4D14U—3、4D22U、4D19U；飞跃牌12D1—6等型号，下面以百花牌D35—3U为例介绍其检修方法。
一、工作原理

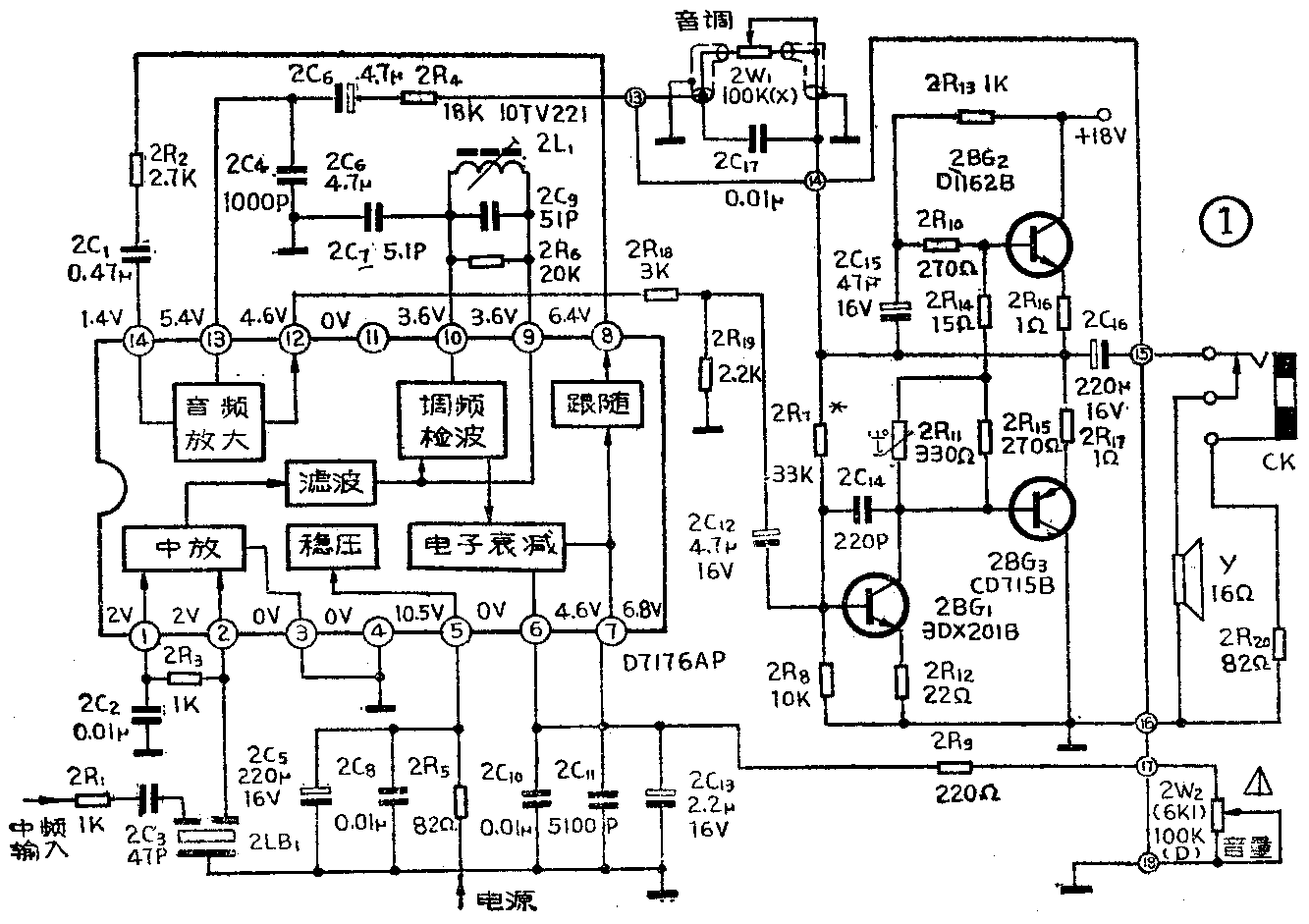

伴音集成电路D7176的工作原理方框图及集成块外围电路如图1所示。伴音中频信号经陶瓷滤波器2LB\(_{1}\)，从第①、②脚进入中频限幅放大器，又经低通滤波器把6.5MHz的高次谐波分量滤掉。由2L1、2C\(_{7}\)、2C9和集成块内部的差分峰值鉴频器，把调幅调频的中频信号解调为音频信号，经2W\(_{2}\)电位器和内部直流音量电子衰减器控制音量，由⑧脚输出。输出后的信号经2C1进入脚进行音频放大，最后由脚输出去激励功放级。音频的反馈信号从脚进入，通过调2W\(_{1}\)，达到音调控制。
二、常见故障
1．有图象、无伴音

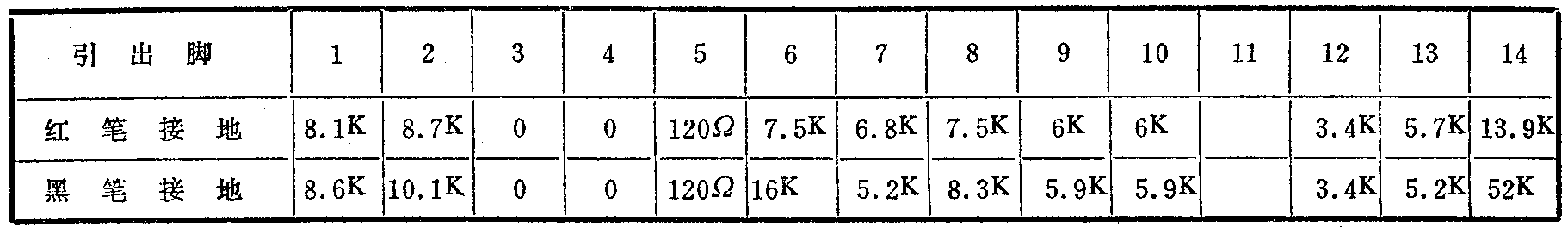

这种故障一般发生在伴音通道电路中。在检修时，首先应确定故障是在集成电路部分还是在功放部分。如果用螺丝刀触碰2BG\(_{1}\)基极时，扬声器内有噪声，说明功放部分是正常的。判断集成电路D7176工作是否正常，可用万用表测量集成电路各脚的直流电压及对地阻值（万用表放1K档），集成电路各脚正常电压值已标在图1中，各脚对地阻值见附表。由于集成电路部分不仅有集成块D7176，还有一些外围元件，因此在检修这部分电路时，最好根据集成电路的内部逻辑关系，分几步来进行检修：
（1）检查直流音量电子衰减器和音频放大器部分：先用螺丝刀触碰集成块D7176脚，如果扬声器内有较大的噪声，说明集成块内音频放大这一级工作正常，否则说明这一级有故障。然后再把音量开大，触碰D7176的⑨、⑩脚，如果扬声器内有很大的噪声，说明电子衰减器正常，如果扬声器内没有噪声，先测量一下集成块⑦、⑧脚电压，如果⑦、⑧脚电压升高到8.5V以上，检查外围元件均没问题，则可能是电子衰减这一级内部开路。检修这种故障的方法：用一只2AP\(_{9}\)二极管，正极接⑩脚上，负极接⑦脚或⑧脚上，接⑦脚上音量会稍大些，若⑦脚不行就接⑧脚上。这样修复后出现的问题是：⑩脚上的6.5MHz的调幅信号，经2AP9调幅检波，没有直流音量电子衰减器的放大，音量要比原来小些。如果⑦，⑧脚电压低落很多，则可能是2C\(_{ll}\)漏电或短路。如果⑦、⑧脚电压正常，再测一下⑥脚电压，如果⑥脚电压偏高，可检查一下音量电位器2W2是否开路。
（2）伴音中放和差分峰值鉴频器部分：首先用螺丝刀触碰D7176的⑩脚，如果扬声器内有噪声，则说明差分峰值鉴频器这一级工作正常，如果无噪声，可测量一下集成块⑨、⑩脚的电压，正常时，⑨脚与⑩脚电压相等，如果⑩脚电压低于⑨脚电压，则可能是2L\(_{1}\)开路。如果⑨、⑩脚电压正常，并且触碰②脚时有噪声，则可能是陶瓷滤波器2LB1损坏。

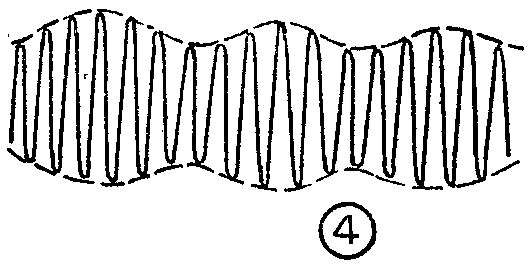

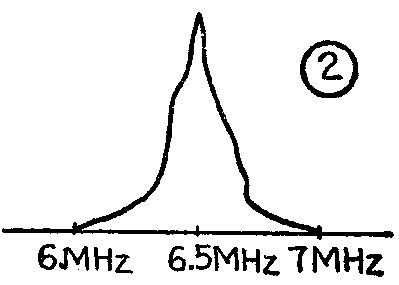

在有条件的情况下，可用扫频仪和示波器检查。用扫频仪检查：将扫频仪的输出探头接2LB\(_{1}\)的输入端，检波探头接2LB1的输出端，正常时，波形如图2所示, 如果无谐振曲线或频率偏离，则可能是2LB\(_{1}\)损坏。如果波形正常，输出探头不动，将检波探头接D7176的⑩脚，正常时波形如图3所示，如果无谐振S型曲线，则可能是2L1 和2C\(_{9}\)开路，如果频率偏移, 则可能是2L1失谐或2C\(_{9}\)容量变化，如果S型曲线不对称，则可能是2C7变质。用示波器检查：用电视信号发生器，发出固定的伴音信号，再用示波器观察波形，把Y轴探头接⑩脚上，时间为1ms，正常时波形如图4所示，如果无音频的调幅包络，则可能是2L\(_{1}\)、2C7或2C\(_{9}\)开路，如果示波器上无波形，则可能是中频电路或陶瓷滤波器故障。
二、噪声大
引起噪声的原因一般有以下几个：（1）2C\(_{11}\)开路或漏电；（2）2L1失谐，2C\(_{9}\)容量变化；（3）2LB1频率偏高等。当发生这种故障时，可重点检查这几个元件。 (王森林)
