彩色电视机的节目预选

编者按：目前我国彩色电视机的数量日益增多，不少同志迫切需要了解彩色电视机的使用、维护知识。很多读者要求刊登这方面文章，为此，我们将经常介绍这方面的知识，供大家学习参考。

正如无线电广播分为中波段、短波段一样，电视广播也分为几个波段。目前国内外常用的波段有两个：一个叫甚高频段（VHF）；另一个叫特高频段（UHF）。电视广播中，每套电视节目都要单独占用一个固定频道，因此各国把上述两频段又分成若干分频段及频道。我国将VHF频段又分为“Ⅰ频段”及“Ⅱ频段”。“Ⅰ频段”包括1～5频道；“Ⅱ频段”包括6～12频道。 UHF频段包括13～57频道。目前，我国电视节目主要集中在VHF频段之内。

与之相应地电视接收机也要在一定的频段上工作。大多数的黑白电视机只能接收VHF频段的电视节目，而大多数的彩色电视机能够接收VHF及UHF两个频段的电视节目，因而被称为全频道电视机。

电视机中用来选择工作频道的装置叫做频道选择器或频道选择开关。目前，频道选择器分为机械式和电子式两类。机械式频道选择器是靠机械结构变换接点来实现频道转换的。电路结构简单，造价较低，但容易发生接触不良的故障。转换频道也不够迅速、方便，多用于黑白电视机。电子式频道选择器又叫做“电子调谐器”，这是一种新型的频道选择装置，它是用改变反向电压的方法来改变变容二极管的结电容，以改变调谐回路的谐振频率，从而达到改变频道的目的。由于改变电压可用电位器来调节，所以调谐可以连续进行，就象使用收音机的调谐旋钮一样。这对实现“节目预选”是十分方便的。

由于所装的频道选择器不同，彩色电视机与黑白电视机在使用方法上有很大的差别，彩色电视机通常采用“节目预选”方式工作。什么是“节目预选”方式 呢？为了说明它的意义，可以设想如下一种方案：要想收听八个电台的广播节目，可用八台收音机预先分别调谐到每个电台，这样在使用时如需收听某电台的节目，只要接通预先调谐到该台的收音机的电源，就可以立即收听到所需电台的播音。与这一设想方案类似，电子调谐频道选择器一般由5～8个节目选择单元组成，每个单元都是独立的，并都能够接收VHF及UHF两个频段之中的任何一个频道的电视节目。在电视机初次使用时，先要进行一次节目预选的操作，即把节目选择单元一一调整到当地所用的各频道上。若电视机备有8个单元，就可以预选8个频道的电视节目。实际上目前国内各城市都没有这么多套节目，例如北京只有2、6、8三个频道的节目，只要占三个单元预选好三个频道就可以了（占哪几个单元可自由选择）。预选的操作完成之后，使用时只要按下相应的开关，不需再作调整，就能立即收看到所需频道的电视节目。

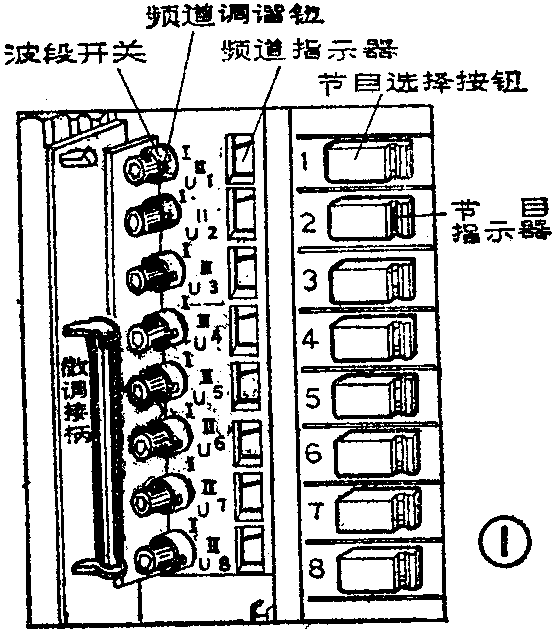

下面以“金星”C37－401型彩色电视机为例，来说明电子调谐频道选择器的结构及预选频道的操作方法。图1是频道选择器的结构外形图。它可以分为三个部分：

（1）节目选择开关：即节目选择单元的开关。本机的开关是按钮型并带有节目指示器。节目选择开关共有8个，按钮左边的1，2，3，……8，即为节目选择单元的编号。当按下某一按钮时，这个按钮右面的节目指示器就变为红色，表示该节目选择单元已被选用。有的彩色电视机节目选择开关是采用“触摸式”开关，只要用手摸一下开关上的金属片，就可以变换节目。

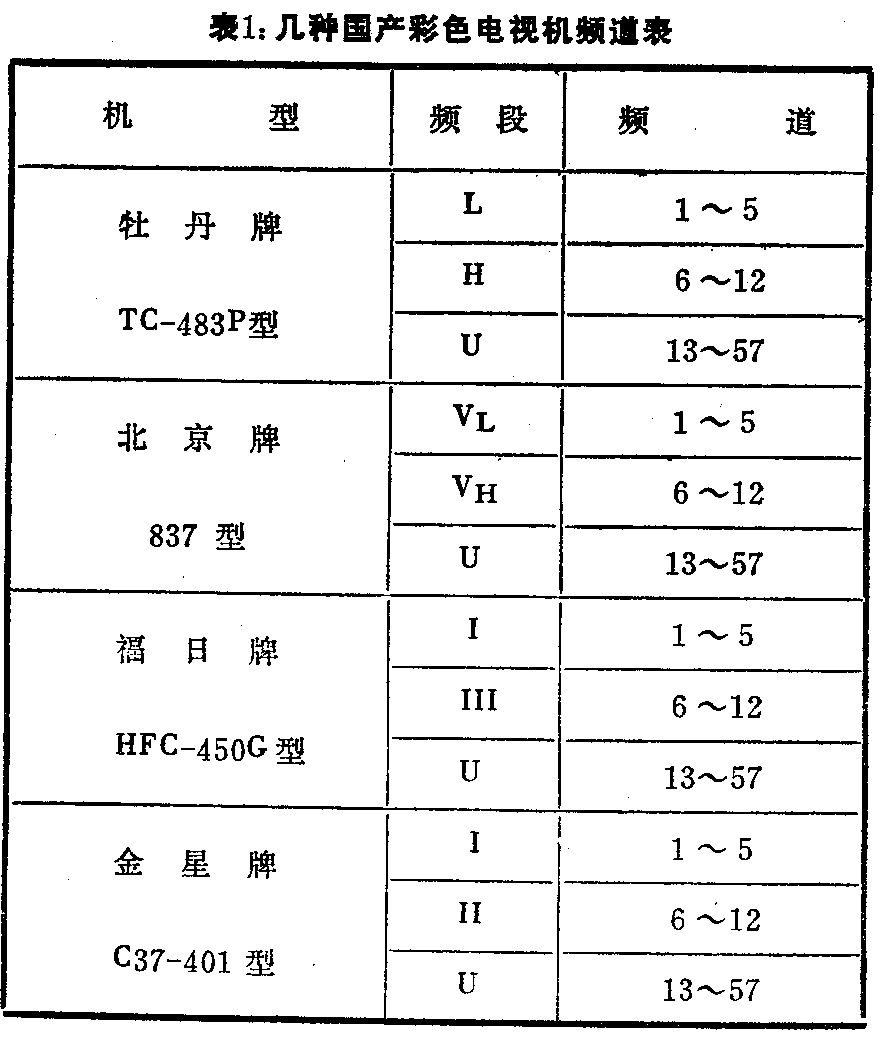

（2）频段开关（也称波段开关）：用来选择所需的频段，决定本选择单元在那个频段工作，就象收音机的中、短波转换开关一样。在开关旁边标有Ⅰ、Ⅱ、U三个档位，即①VHF“Ⅰ频段”用“Ⅰ”表示；②VHF“Ⅱ频段”，用“Ⅱ”表示；③UHF段，用“U”表示。本机的“Ⅰ”频段包括1～5频道；“Ⅱ”频段包括6～12频道；“U”频段包括13～57频道。需要说明，目前国内彩色电视机各种机型的频段的表示符号及所包括的频道范围也不完全相同，现把国产几种主要机型的频段、频道划分列入表1，以供参考。

（3）频道调谐钮：用来将本选择单元调谐到所需的频道，就象用收音机的调谐钮选电台一样。与调谐钮相配合，每个单元都有一个频道调谐指示器，如图1或图3中示出用指针指示所调到的位置，就相当于收音机的刻度盘。不过它只能指示一个大概的位置，以判断调整的趋势，而不能准确地指出频道数。

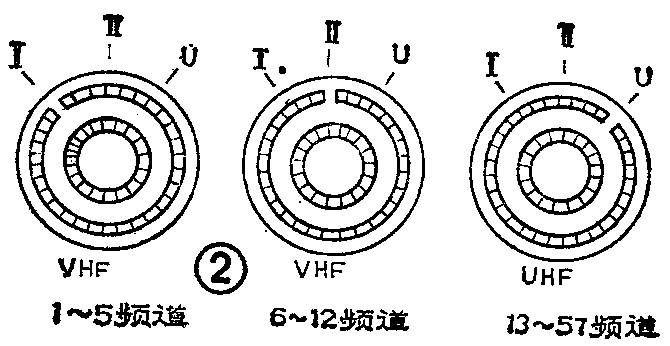

频段开关与频道调谐钮通常套装在一个轴线上，图2画出它的平面示意图（北京牌837型机例外，它的频段开关是用小开关作的）。外圈套钮（图中大圆内带缺口的圆）作为频段开关控制，中心主轴（内圆）作为频道调谐控制。并在频道选择器小门内左侧附有微调接柄，它的一头用来调整频段开关；另一头用来调整频道调谐钮。

预选频道的步骤分三步进行，现以北京地区预选2、6、8频道节目为例，说明操作方法如下。

首先根据自己使用方便或其它考虑确定用哪一个选择单元来选择哪一个频道的节目。例如有人用1号单元来选择2频道的节目；2号单元来选择6频道的节目；3号单元选择8频道节目。也有人为了便于记忆，也可选2号选择单元来选择2频道节目；6号选择单元选择6频道节目；8号单元选择8频道节目。如果确定用2号单元来选择2频道的节目，就要按下2号节目选择按钮，相应2号节目指示器就变为红色。

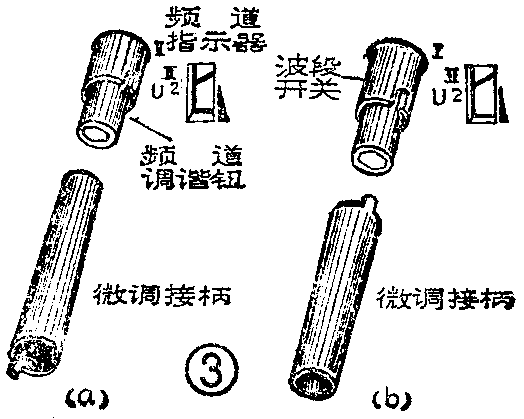

将频道选择器的箱门打开（本机箱门在节目选择开关的左侧，用手指在节目选择器上一压，门即打开），取下微调接柄，用微调接柄带突尖的一端套入2号选择单元的频道调谐钮，使突尖对准并插入频段开关的缺口见图3（b）。轻轻扭动开关，使开关的缺口转到对准“Ⅰ”的位置。如要调6或8频道就要把缺口对准“Ⅱ”的位置，因为6、8频道是划分在第Ⅱ频段内。

首先将自动频率微调（AFC）开关放在关（OFF）的位置。将对比度、亮度、音量等旋钮顺时针方向旋到中间位置，将彩色调整钮调到最左方。这时，将微调接柄无突尖的一端套入2号单元的频道调谐钮，如图3（a）所示。再轻轻转动微调接柄直到得到清楚的图像。注意要细心慢慢调，有时转几圈才能找到。如转了多圈转到头，未找到图像，继续转当听到嗒嗒声响，就要再往回转仔细寻找节目。找到节目后，要左右慢慢调一下到图像最清晰。把AFC开关放到开（ON）的位置看图像有无变化，如有变化应再把AFC开关放到关的位置，再微调一下频道调谐钮，直到AFC开关来回搬动图像无变化为止。再调一下对比度和亮度旋钮，得到一个合适的亮度而又清晰的图像以及悦耳的伴音，再把彩色调整钮顺时针方向转动，使黑白图像添上适合自己爱好的彩色。调完后把“AFC”开关放在开（ON）的位置。

按照上面三个步骤，再把6、8频道调好（频段开关要转到“Ⅱ”的位置），预选的操作即告结束。(刘铁夫)
