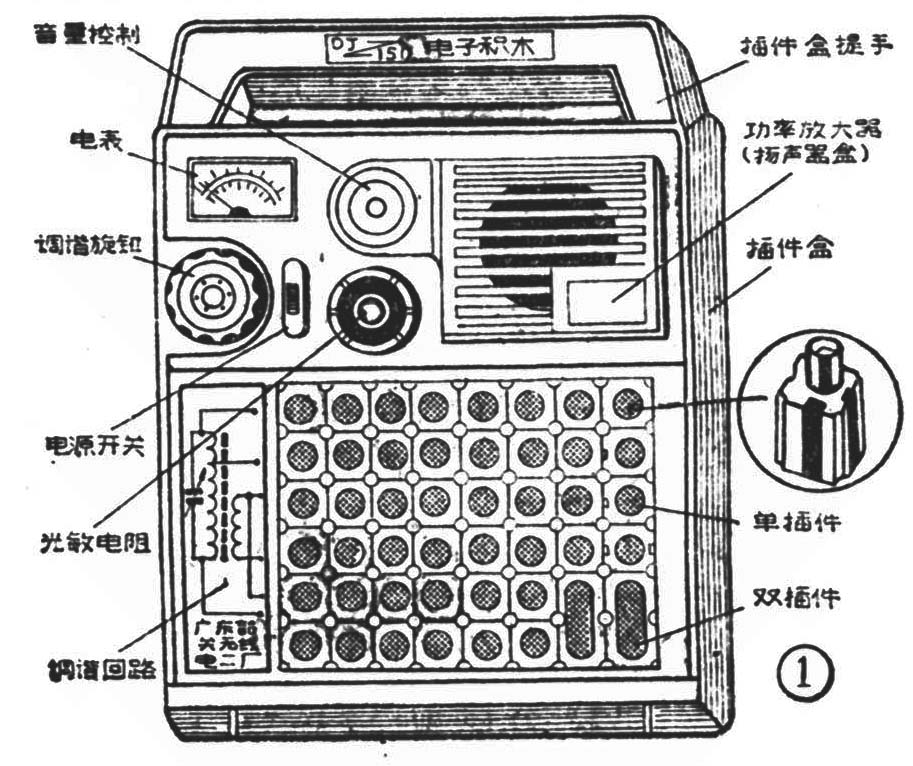

这里向大家介绍一种开发智力的电子玩具——DJ-150型智力电子积木，它是由广东省韶关市无线电二厂生产的。它的外形如图1所示。此电子积木外形尺寸为262×203×47（立方毫米），重量为0.8公斤。
此积木由插件盒、扬声器盒和46个小插件所组成。插件盒里安装有调谐回路、电表和电源开关等器件；扬声器盒里除了安装有扬声器外还装有低频功率放大器；46个小插件内部分别安装有晶体管、变压器、阻容元件等，小插件的四个侧面（或三、二个侧面上）装有金属接触片，依靠接触片互相联系，构成各种电路。由于元、器件已安装在小插件内部，实验时不必焊接，只要将小插件插在适当插孔内且插的方向符合电路需要，就可组成各种电路，使用起来十分方便。此电子积木的电源为直流6伏。
DJ－150型智力电子积木配有一本使用说明书，每一个实验都有电原理图、插件图和文字说明，实验者不需要具备什么知识，只要稍加指导便可自行操作。实验时改变46个插件的排列与组合，可以组成一百几十种电子电路，如收音机、扩音机、电子鸟、蜂鸣器、闪光器、与门、或门、与非门、或非门等。各种电路的效果利用声、光和电表指示出来，直观明了，趣味无穷。通过实验，将会学到许多无线电知识。上述的电子积木是少年宫、科技馆、中、小学校进行电子线路实验的理想教具。它不仅适合中、小学生做实验之用，而且还能给学龄前儿童作玩具用。

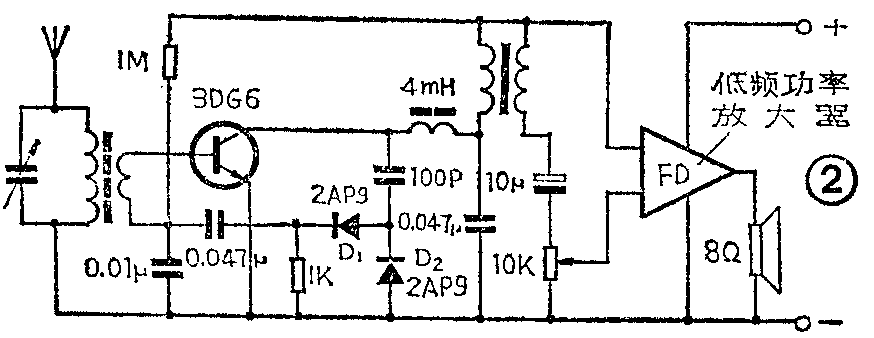

图2是加有功率放大器的单管机电路，在电子积木上如图3所示来安放小插件，就构成与图2电路对应的收音机。下面我们来看看这些小插件是如何连成电路的。插件盒内部已存放了连接好的输入调谐回路。插件盒在上方装有1MΩ电阻的小插件上，垂直方向上有连线它与0.01μ插件上的斜线相连，再与次级线圈4端相连。0.01μ的电容往上与1MΩ电阻相连，往下有直线一直连到最下方的插件，再拐弯通过1KΩ插件上水平连线、二极管插件上水平连线，连接10μ插件上的斜线，往下连接电池负极。左上方装有5100P电容的小插件，只利用它的右下部的外线，通过此线右边与放大器相连，并通过放大器接电池正极。往下的插件上左边与1MΩ电阻相连，右边与变压器初级相连。此变压器初级的另一端与左边的0.047μ相连，并与4mH相连。4mH的高频扼流圈左边与三极管集电极相连，右边与100P电容相连。100P电容通过10K插件上的斜线与左边二极管D\(_{1}\)相连。10K插件上垂直线与二极管D2相连，由D\(_{2}\)插件上水平连线与电池负极相连。D1通过左下方斜线与1K相连，并往右与电池负极相连。变压器次级的上端向右通过水平连线与10μ电容相连后再接到电位器上，变压器次级下端通过右边插件盒上的斜线往上通过放大器接电池正极。这样整个电路就连接通了。接通电源开关，调节调谐旋钮，就可收到广播节目，音量大小可通过控制旋钮来调节。
使用此电子积木时应注意以下几点：
1．插件安放到插件盒之后，一定要进行检查，检查插件的位置和方向有无错误。
2．按该实验说明进行操行，并观察电路效果，如电路无效果或效果不良，首先检查电池安装是否良好。如电压正常仍无效果，可能是插件接触不良（因为整个电路元件是靠接触连通起来的，而不是靠焊接连接的，有可能会产生接触不良的现象）。这时，要用手轻轻按动每个插件，使它们互相接触良好，电路才能正常工作；
3．如长时间不进行电路实验，要把电池取出。(陈新才)
