1．小王用108—1T型万用表测量2CP14的正反向电阻，以判断管子的好坏。当他用表的R×1档刚要测时，小张立刻制止他这样测，并说万用表的低阻挡电流大，会把管子烧坏，至少也会对管子造成损害，而且也不能用R×10K档测，因为电压太高，会把管子击穿。他的这种说法对吗？为什么？

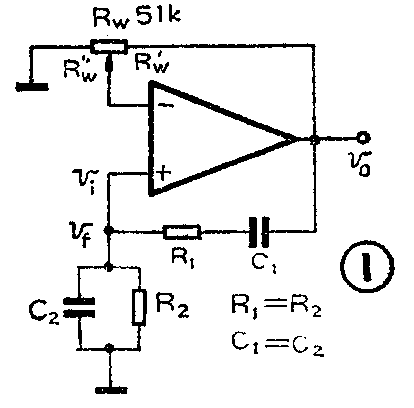

2．一种由集成运算放大器组成的RC振荡器电路如图1所示。其中R\(_{1}\)、R2及C\(_{1}\)、C2组成选频网络。已知，当电路振荡时，网络的负反馈系数B=\(\frac{U}{_{f}}\)U0=1;3，则放大器的放大倍数A=U\(_{0}\)Ui=U\(_{0}\);Uf=3。图中电位器Rw=51KΩ，试分析此时电位器中心头右端的电阻值为多少？

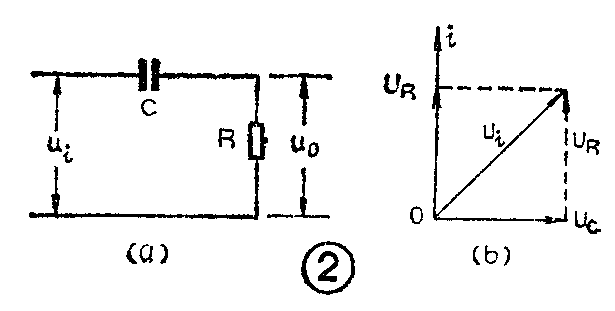

3．一个电阻电容串联电路如图2a所示。其输入端加一正弦信号u\(_{i}\)，在稳态情况下，如果ui的有效值为1V，而R两端的电压为1\(\sqrt{2}\)V（0.77），试问电容两端的电压应是多大？
想想看答案
1．用万用表的R×1档，测试电流是比较大的。但是，判断一个管子能否被烧坏，关键是看测试电流或电压是否超过了被测管的功耗，因此，我们必须了解这个万用表R×1档的输出功率是多少。
大家知道，万用表的电阻档相当于一个有一定内阻的电源，在测试时，就要输出一定的电压和电流，根据电工原理可知，它的最大输出功率Pm=\(\frac{电势}{^{2}}\)4内阻，于是万用表各电阻档的最大输出功率Pm=E\(_{0}\)2;4nR0，E\(_{0}\)是电阻档电源的电动势，R0是表的总内阻，即为欧姆表该档的欧姆刻度中心值，n为档次。对于108—1T型万用表来说，E\(_{0}\)=1.5V，R0=12Ω，在R×1档时，n=1。不难求出，在R×1档时，该表的最大输出功率是Pm＝\(\frac{（1.5V）}{^{2}}\)4×1×12Ω＝47mW。经查表可知，2CP14管上允许加100毫瓦的功耗。因此，用R×1档测2CP14，是不会烧坏管子的。
至于R×10K档，它的 最大输出功率仅有0.47毫瓦，更不会使2CP14过耗了。由于这一档输出电压高，有可能使管子产生反向击穿现象，但因输出电流小，输出的功率也就小，即使产生反向击穿，也不会烧坏管子。所以小张的说法是不对的。
至于我们在测晶体管时，不常用R×1档及高阻档，主要是因为R×1档满刻度电流比较大，若管子有较大的漏电流不容易测出来。而高阻档一般是另接有高压电池，被测管有较大的正向压降，也不容易测出。因此，这两档一般少用。（周维田）
2．这是一个文氏电桥RC振荡器原理电路。由R\(_{1}\)、R2及C\(_{1}\)、C2组成的选频网络，接在输出端与同相输入端之间，形成正反馈。同时，由Rw分压将输出电压的一部分反馈到反向输入端，形成负反馈电路。调电仪器中心头的位置，即可调整放大电路的放大倍数。对R\(_{1}\)、R2及C\(_{1}\)、C2网络而言，运算放大器组成同相放大电路，由同相比例运算电路可以知道，输出电压，U\(_{0}\)=（1+RFR）Ui，在该电路中则相应为U\(_{0}\)=（1+Rw＇;Rw"）Uf。式中Rw＇为电位器中心抽头右端电阻值Rw"为电位器左端的电阻值。由此得到放大倍数A=U\(_{0}\)Uf=1+Rw＇;Rw"，代入A=3及Rw=Rw＇+Rw"=51KΩ，即可求出Rw＇=34KΩ，Rw"=17KΩ。（刘铁夫）
3．初看电路，电容器两端的电压U\(_{c}\)似乎应为：Uc=U\(_{i}\)－U0=1V-0.707V=0.293V。实际则不然。由于在输入正弦信号的情况下，电阻两端的电压U\(_{R}\)与流过它的电流I相位相同，而电容两端的电压UC在相位上则滞后流过它的电流I90°，因此，电阻与电容上的电压的关系应该是矢量加减的关系。假设以回路电流I为基准，可以画出图2b所示的矢量关系图。由图可知：
U\(_{i}\)=\(\sqrt{U}\)\(^{2}\)R+U2\(_{C}\)
∴U\(_{C}\)=\(\sqrt{U}\)\(^{2}\)i-U2\(_{R}\)=1-\(\frac{1}{2}\)=1;\(\sqrt{2}\)=0.707V。
因此，电容两端的电压也是0.707V。（赵学泉）
