电给人们带来了幸福，但如果使用不当，发生触电事故，也会造成灾难。为了满足用电安全的社会需要，我厂试制生产了BA82—3A系列自保式触电保安器，它属于一种电流型保安器。这种保安器具有灵敏度高（断电动作电流为6±2毫安），动作时间短（0.08秒或0.1秒），可靠性好等优点，同时还具有独特的自保特性，即电路中的电子元件一旦损坏、变质，保安器失去保安作用时，其本身能自动切断负载电源，从而保护了用电者的安全。

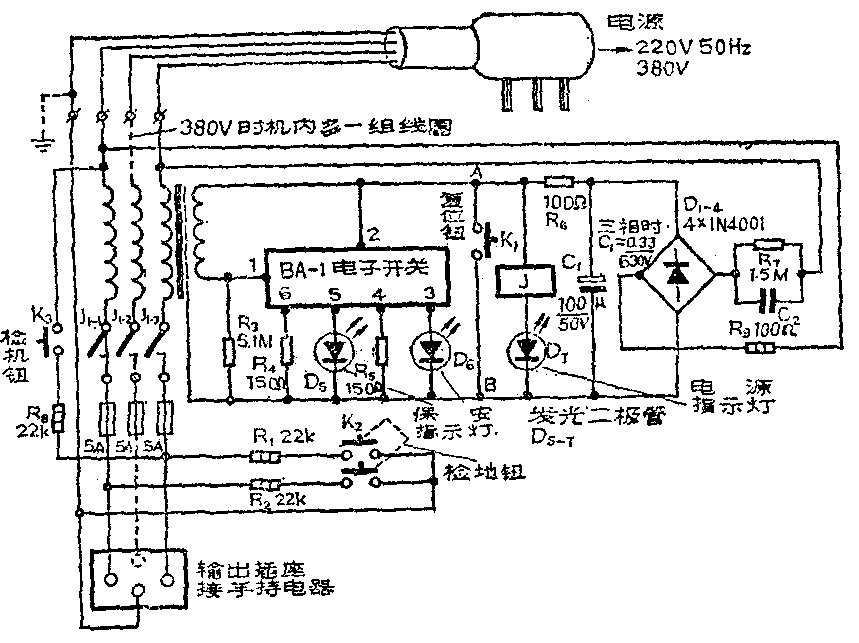

BA82—3A系列自保式触电保安器的电原理图如附图。它主要由直流电源、继电器、电子桥开关和零序电流互感器等四部分组成。直流电源部分是220V交流电源经电容C\(_{2}\)降压、桥式整流（D1～D\(_{4}\)承担）后，再经C1滤波后获得，直流电压约24伏左右。零序互感器是保安器的关键元件之一，在制作工艺上要求几组初级线圈的平衡度应很高。它的工作原理是：在正常用电情况下（以220伏单相为例），流入一组初级线圈与流出另一组初级线圈的电流相等。由于初级两组线圈是严格对称的，流入、流出的电流大小相等、方向相反，所以在铁心上产生的合成磁通相抵消。此时次级没有感应电压产生，BA—1型电子桥开关不动作，输出端2、3之间阻抗很高，继电器J呈吸合状态，其常开接点J\(_{1}\)-1、J1-2、J\(_{1}\)-3吸合，电源向用电设备正常供电。如果人手触及漏电工具，或触及带电的家用电器设备，电流将顺着人体流到大地，致使两组初级线圈中流入与流出的电流不再相等，互感器中的合成磁通不再为零，于是互感器次级线圈的输出电压足以推动电子桥开关动作，使其2、3端之间呈短路状态，于是造成电路中A、B端之间的直流电压较低，继电器J释放，常开接点J1-1、J\(_{1}\)-2、J1-3断开，就迅速起到了保安作用。
这种触电保安器在电路上还设有“检机钮”、“检地钮”及“复位钮”。“检地钮”的作用是在使用时检查从电源侧来的地线是否完好。若电源侧的地线中断，按下检地钮时，保安器不动作，保安指示灯不亮，告诉你应检修地线。即使电源没有保护地线，此机型也能在无保护地线状态下正常保安，读者不必担心。但按下“检地”钮后如果保安器不动作，为了慎重起见，可按下“检机”钮检查保安器是否工作正常。“检机”钮实际上是模拟人身的触电状态，如果按下“检机”钮后，保安器指示灯亮，说明保安器工作正常（此时对负载供电已切断）。此时按一下“复位”即可恢复送电。一般情况下，不可用火线对地线短路的办法来检验保安器，这是因为该装置虽有防过大电流的能力，但此时电流太大（一般可达几百安到几千安），会影响继电器接点的寿命。(北京侨光电器厂)
