视频放大电路的故障检修

视频放大电路包括预视放级、视频放大输出级、显象管外电路及行场消隐等附属电路。其电路类型有三种：第一种是预视放与视频放大之间是交流耦合，例如北京牌842型和860型等；第二种预视放与视频放大之间是直流耦合，例如英雄牌228型和金星牌B23－1型等；第三种是预视放与视频放大之间是部分直流耦合，例如昆仑牌B－312型、百花D11－30型。目前国内晶体管黑白电视机百分之八十以上都是采用交流耦合电路，因此我们以北京牌842型电视的视频放大电路为例（见图1）具体介绍其检修方法。

在视频放大电路中，视频放大输出级工作电压比较高，故障发生率也比较高，因此，是电路检修中的重点部位。视频放大电路的常见故障有：亮度失控；对比度失控；荧光屏上回扫线严重；无图象或图象弱；浮雕式图象；伴音干扰图象；关机亮点；图象模糊有拖尾等等。具体检查方法如下：

1．检查对比度旋钮和亮度旋钮

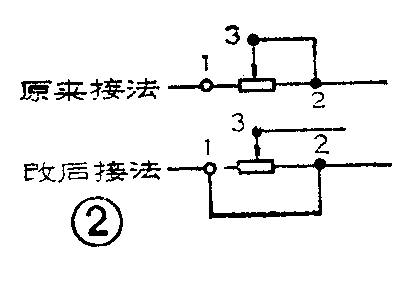

（1）对比度或亮度电位器接触不良：在转动对比度旋钮时，如果图象或强或弱、时有时无或出现黑色横条杂波干扰，这是对比度电位器接触不良。在转动亮度旋钮时，如果光栅或亮或暗、或出现黑色横条杂波干扰，这是亮度电位接触不良，对比度和亮度电位器经过长期使用，内部碳膜严重磨损，积存了很多碳粉，粘附在电位器的滑动接点上，因而造成电位器接触不良。遇到这种故障，可用汽油或酒精清洗电位器，如果电位器磨损严重，可更换新的电位器。有时电位器还常出现一端碳膜断裂或引出片铆钉压接不良现象，这时可以调换一下电位器的接头试试，具体接法如图2所示，在缺少元件的情况下，可采用这种方法。（2）对比度失控：在转动对比度旋钮时，图象的黑白对比没有变化，这就是对比度失控。在图1电路中，这种故障多数是由于电容C\(_{68}\)失效或内部断极、接触不良造成的。如果电容C68正常，可再检查电位器W\(_{3}\)是否断线或接触不良，印刷电路是否断裂等。（3）亮度失控：在转动亮度旋钮时，光栅的亮度没有变化，这就是亮度失控。引起亮度失控的原因主要有两个：一是显象管栅极和阴极之间漏电或碰极，使栅、阴极之间的偏压减小或为零，结果亮度很强，亮度电位器失去控制作用。判断显象管是否漏电或碰极的方法：关机，不等灯丝和阴极冷却，立刻取下管座，用万用表R×10K档，正表笔接栅极，负表笔接阳极，测量显象管阳极与栅极之间的电阻，正常时电阻应为无穷大，如果栅、阴极之间漏电，则电阻变小，漏电越大，电阻越小，如果栅、阴极之间碰极，则电阻值接近于零。二是显象管的加速极电压太高，例如图1中R15接地端断线时，加速极升到4百多伏，这时亮度很强，亮度旋钮作用减弱，也就相当于亮度失控。在图1中造成亮度失控的还有：CT3相应插接件，应检查是否有断线和焊接不良等情况。

2．检查直流静态工作状态

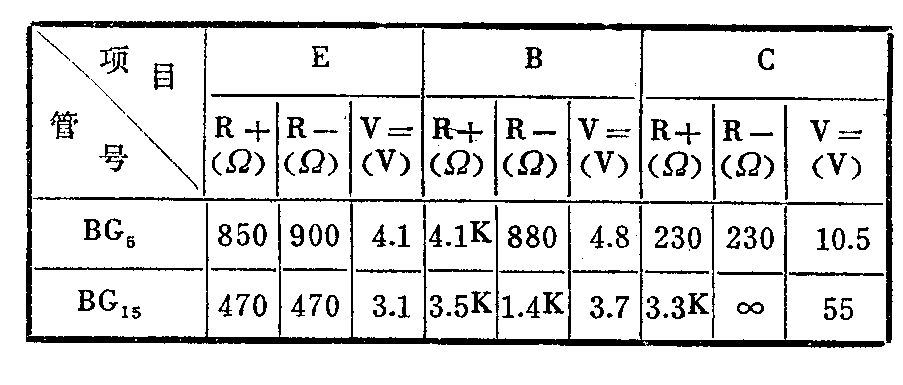

在图1电路中，预视放、视放输出和显象管这三者之间都是由一个耦合电容连接的，这样这三部分电路的直流状态都是各自独立、互不影响的，因此我们只要测出各晶体管各脚的直流工作电压是否正常，就可以对故障部位作出初步的判断。图1电路中各点的对地直流电压和电阻值已列在附表中。

3．检查视频信号的传送和放大是否正常

用示波器检查：在有广播电视信号的情况下，开机，用示波器观察预视放基极、发射极、耦合电容C\(_{124}\)前（或后）面、视频放大管BG15的基极、集电极、电容C\(_{69}\)前（或后）面以及显象管阴极的波形和波幅是否正常，正常时的波形已标在图1中。图中视频放大管基极以前各点的波形幅度大致为1V左右，自该管集电极到显象管阴极各点波形幅度大致为60V左右，稍有出入是允许的，如果某点波形出入较大，则有可能是故障部位，需要进一步检查或作代换实验。例如：在C69前测得波形的幅度为60V，而在C\(_{69}\)后测得波形幅度小到30V左右，因此怀疑是C69失效，用一个好电容进行代换实验，则故障排除，证明是C\(_{69}\)失效。

在业余条件下，如果没有示波器，也可以用一台好的电视机作检测器代替示波器的作用。具体方法是：让正常的电视机的高放和中放停止工作，由预视放管的基极引出一条线，引线上接一个10μF／16V的电容，为了方便，还可在引线端接上一支表笔，再引出一条地线与被测电视机地线连通。然后打开被测电视机和正常电视机，用表笔接到被测电视机的预视放管基极、发射极、C\(_{124}\)的前面和后面、BG15基极，看荧光屏上能否出现正常的图象。如果在某一点测试正常，而在下一点测试不正常，则说明故障在这两点之间的电路内。如果上述几个测试点的波形都正常。再检查视放管BG\(_{15}\)集电极到显象管各点的图象信号是否正常。由于这一部分电路的图象信号比前一部分大得多，而且信号极性相反，所以作为测试仪器用的电视机，再从预视放基极送入信号就不能正常工作了，这时应把表笔或引线从预视放基极取下来，改接到视放管集电极上，这时，正常的图象行、场都不同步。

4．检查视频放大输出电路的增益和带宽

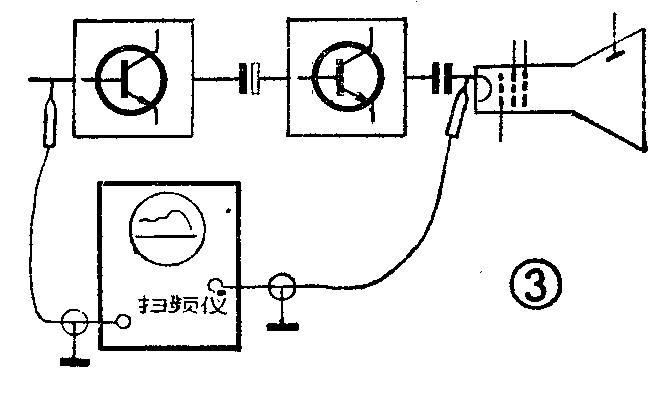

如果电视机的图象质量很差，例如：图象拖尾、模糊不清，图象右侧镶边等，并且经过多方检查，确实证明故障机的视频放大电路有较大的问题，但又未能找到故障部位和故障元件时，应检查一下视放电路的增益和带宽。测试仪器最好用视频扫频仪，如BT－5、BT－8等，如果没有视频扫频仪，也可以用BT－3等高频扫频仪的低频段来进行测试。扫频仪与电路的连接方法如图3所示。测试时，要注意把消隐信号断开，否则可能会影响视频电路特性曲线的稳定和质量、正常的视频特性曲线如图4所示。在测试中，如果测得的曲线与图4所示的曲线不符，就要进一步检查视放电路中影响频率特性的有关元件是否正常，或者调整这些元件的数值，对特性曲线进行校正。在图1电路中。影响低频特性的元件是C\(_{124}\)、L16、C\(_{69}\)、C68等，影响高频特性的元件是C\(_{66}\)、C67、L\(_{15}\)、R80、视放管等。

例1：北京牌842型电视机，故障现象是：有光栅，有伴音，无图象，满幅回扫线。

首先调节亮度和对比度旋钮，亮度旋钮作用正常，对比度旋钮失控。第二步自预视放基极开始，用表笔触碰，看荧光屏上有无杂波反应。在触碰预视放发射极和视频放大基极时，均无反应，估计故障在预视放或视放输出级中。前面谈到，在这部分电路中，视放输出级工作电压比较高，故障率也比较高，所以第三步测量视放输出管BG\(_{15}\)各脚的直流工作电压，UB=4.1V，U\(_{E}\)=0.6V，UC=108V，与附表比较，发现BE之间的正向偏置电压不对，正常时应为0.6V左右，现在为3.5V，另外集电极电压比正常时高，正常时为55V，现在为108V，说明晶体管处于截止状态，取下晶体管测量，发现BE之间的正向和反向电阻均为无穷大，说明BE结内部断线，更换新管后，故障排除。

例2：广州牌HB12型电视机，故障现象是：对比度弱，图象淡薄，有回扫线。

首先调节对比度电位器，有作用，但旋到头，图象无明显增强。第二步用万用表表笔触碰视放管基极，荧光屏上反应很弱，初步断定故障在视频放大级。第三步测量视放管工作电压，U\(_{E}\)＝6.2V，UB=5.9V，U\(_{C}\)=80V，正常时UE=5.4V，U\(_{B}\)=5.8V，UC=95V，从测量结果看，发射极电压偏高，集电极电压偏低，再测供电电源电压为90V，正常时应为115V，也明显偏低，怀疑视放管不好，取下视放管检查，证明视放管正常。第四步用示波器看波形，使用彩条信号源，在视放管基极和发射极看到有阶梯信号1.5V\(_{PP}\)，而集电极无波形，说明晶体管没有放大交流信号，并且视频信号和消隐信号均未加到显象管上，所以对比度弱，荧光屏上有回扫线。根据115V电源电压低，交流视频信号在集电极没有通路这两点情况，怀疑115V滤波电容或整流二极管不好，而电容损坏的可能性比较大，更换一个新电容后，故障排除。

例3：北京牌842型电视机，故障现象是：光栅正常，无图象，有回扫线。

首先调节对比度旋钮，对比度电位器正常。第二步用表笔触碰视频放大管基极，荧光屏上无反应。第三步测量视放管各脚电压，U\(_{E}\)=3.8V，UB=4.5V，U\(_{C}\)=25V，发现集电极电压比正常值低得多，而电路的供电电压115V正常。第四步从视放管集电极开始按照电路元件的顺序，逐点测量电压，当测量电L15时，发现L\(_{15}\)与集电极连接的一端为25V不正常，而另一端为60多伏基本正常，取下L15用万用表检查，发现L\(_{15}\)断线，更换L15故障排除。

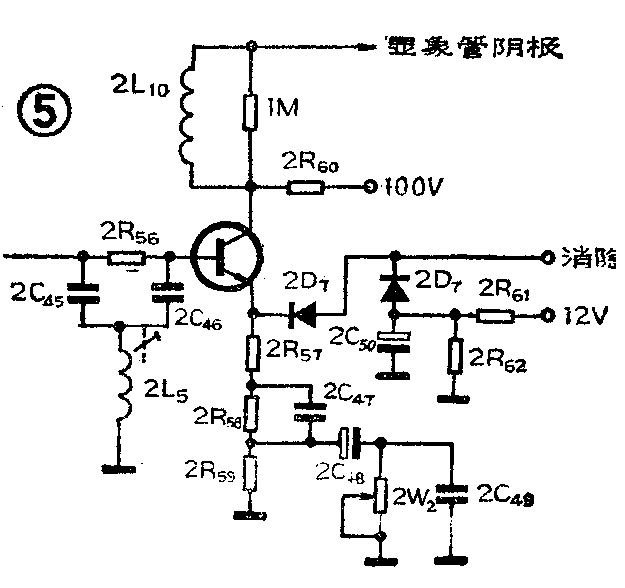

例4：金星B23—1型电视机，故障现象是：对比度失控，调整对比度电位器对图象没有影响，荧光屏上有图象但回扫线严重。为了便于分析，将与电视机故障有关的电路给出，如图5所示。首先根据对比度失控现象，检查2C\(_{48}\)是否失效，对比度电位器2W2是否断线以及2C\(_{49}\)是否击穿及严重漏电，经检查这三个元件都正常。第二步测量视放管各脚工作电压：UE=2.9V，U\(_{B}\)=3.2V，UC=85V，正常时U\(_{E}\)＝3V，UB=3.3V，U\(_{C}\)=70V，实测结果，只是集电极电压比正常值高，但取下晶体管检查，管子正常。第三步检查消隐电路，焊开2D7一端，对比度旋钮恢复功能，但仍有回扫线，检查2D\(_{7}\)，发现它已击穿，更换新管后，仍然是对比度失控，有回扫线。再检查2D7，2D\(_{7}\)最好的，在不焊上2D7情况下，测量电路上2D\(_{7}\)两个焊接点的电压，正端是6V，负端是2.9V，再进一步检查6V电压是从哪里来的，发现2D8两端都是6V，焊下2D\(_{8}\)检查，发现已击穿，这样就使2R61、2R\(_{62}\)分压后中心点的6V电压加到2D7的正端，使2D\(_{7}\)导通，并且视频放大管发射极的视频信号经2C50到地，所以对比度失控，消隐信号经2C\(_{5}\)0到地而不能起到消隐作用，荧光屏上出现回扫线。更换2D8后，再将2D\(_{7}\)焊接在电路上，故障完全排除。（李福祥 汪锡明）
