本刊1984年第4期介绍了李嘉斌同志《收看19频道电视的简易方法》一文后，引起了不少读者的兴趣。距离电视台较近的读者装制后，收到比较好的效果；但离电视台较远的或接收环境较差的地方，效果就不理想。主要原因是这种方法增益较低（＜6dB）。本人在原来方案的基础上，增加了一只三极管，担任混频，从而使电路具有较高的灵敏度，在市郊多处收看，均能获得满意的图象和伴音。
电路简介

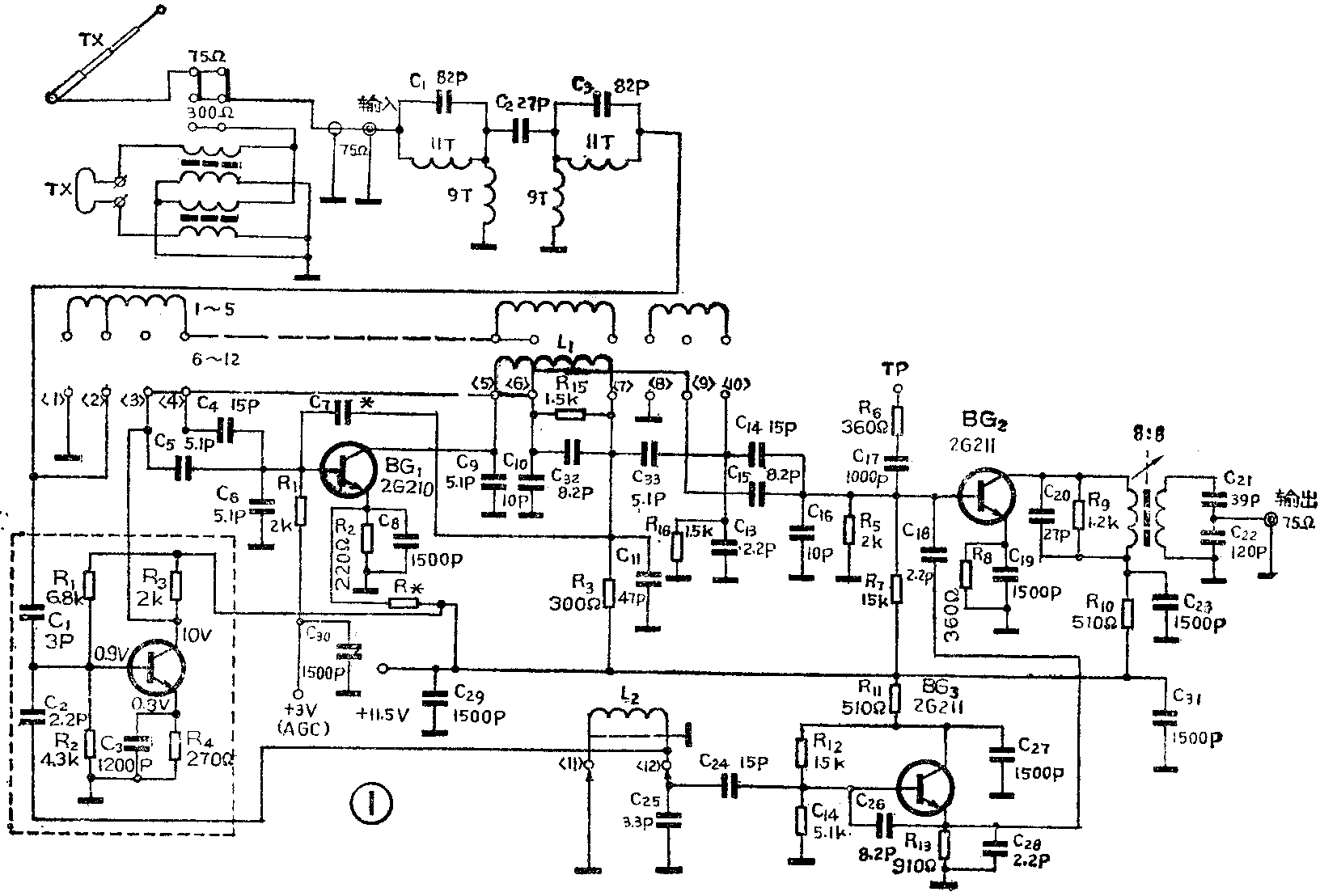

增加的电路如图1虚线框内所示，其中三极管担任混频，高频头中的原高放级BG\(_{1}\)担任第一中放，原混频级BG2担任第二中放，如图1所示。本振采用是278.125兆赫的二次谐波556.25兆赫。从图1中显见本振信号通过C\(_{2}\)送到混频管基板。图2示出第2脚分成上下两部分，从上部分接电容C1到混频管基极，所以天线进来的19频道电视信号通过C\(_{1}\)进入混频管基极，混频以后的中频信号通过C4、C\(_{5}\)耦合到BG1进行放大。L\(_{1}\)、C9、C\(_{1}\)0、C32以及R\(_{15}\)与BG1构成单调谐中放回路，放大后的中频信号经C\(_{14}\)、C15耦合到BG\(_{2}\)进行放大，然后经高频头输出电路送到通道部分。
元件选择
混频管采用3DG56、3DG80、3DG30C等，要求f\(_{T}\)≥700MHz；β＝100～150；BVCEO≥12V。R\(_{1}\)～R5均采用1/16瓦小型电阻。C\(_{1}\)～C3用高频瓷片电容。L\(_{1}\)用φ0.39～0.41毫米的高强度漆包线平绕30匝，内径φ3.5毫米。L2用φ0.41～0.45毫米高强度漆包线在本振线圈骨架上平绕（1.5～2）匝。
安装与调试

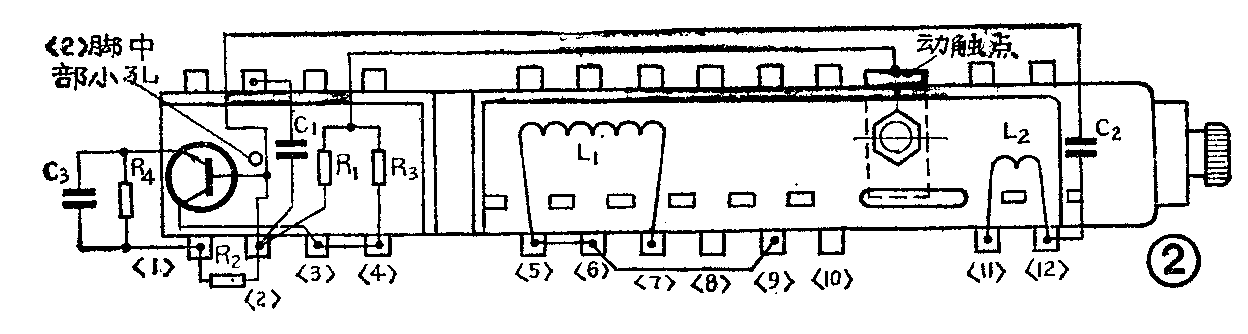

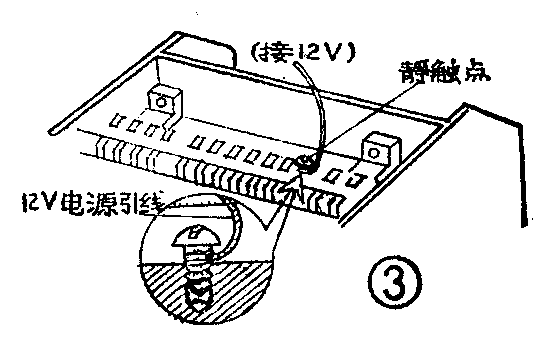

图1虚线框内所示元件全部装在从高频头上取下来的空频道线圈骨架上，因此，在制作中要十分注意操作工艺。首先从高频头取下第十二频道骨架，因第十二频道的本振线圈可以利用，不需要绕制L\(_{2}\)，把线圈（本振线圈除外）全部拆掉。将线圈焊片1～4脚上焊锡全弄掉并清洗干净，再用2毫米钻头在第二脚中部钻一小孔（图2），即把宽约1毫米的铜片（埋在骨架塑料体内），分成上下断开的两部分，上边部分（动触片）作为输入19频道电视信号的动触点，下边部分焊接三极管基极、C1、R\(_{1}\)和R2。在10脚和11脚之间也钻一个φ2毫米的小孔，用厚0.3毫米的磷铜皮和M2×5毫米的螺钉装一个动触点作为电源输入。此外，在高频头固定触点的尼龙架上与新装的动触点相对着的位置装一个静触点（图3），装法是用φ2毫米的小孔，再用φ2.5毫米的螺丝攻攻出几牙丝，攻到孔深的一半即可，再旋入一只M2.5毫米的螺丝钉。螺丝钉的露出部分必须用小锉刀锉成园弧形状，使静触头同动触头良好接触，不能有阻力太大或卡死的现象，而且在顺向或逆向旋转时，均能良好接触。此时，触头才算调好。在静触点螺钉尾部焊一根导线（如图3中小圆图示出），接至高频头中12V电源上，将所有元器件按图2所示装配示意图装好，检查无误后，打开电视机进行调试。
在有19频道电视信号时，首先拨动本振线圈L\(_{2}\)，调出图象和伴音，然后拨动L1，使对比度最强，这样反复调整几次，使图象和伴音最佳，如果配上环形天线和室外定向天线，则效果更佳。一般只要元件的参数符合要求，安装无误，上机后便能收到图象。(李翔)
