AN5620X解码集成电路分析（4）

经简化的双稳态触发器电路及其工作波形如图16所示，在识别电路的控制下，它可按规定极性输出两路反相的7.8KHz半行频开关方波信号，分别送往同步解调器和半行选通开关。图中主触发器是由T\(_{22}\)、 T21组成的正反馈集基耦合电路，T\(_{18}\)、T19为触发导引电路，回扫脉冲即为触发脉冲，T\(_{2}\)0的导通与截止则由识别电路输出的置位信号加以控制。

当输出的方波极性正确时，T\(_{2}\)0基极无信号，处于截止状态，双稳态触发器正常工作。当输出的方波极性错误时，识别电路输出一个正脉冲电压加到T20基极，使T\(_{2}\)0瞬时导通，T22则截止。于是在下一个触发脉冲又经T\(_{18}\)使T22导通时，触发器输出的开关方波已恢复正确极性了。

如图17所示，半行选通开关电路由T\(_{1}\)01～T114等组成。其中T\(_{1}\)08～T114为双差分电路，T\(_{1}\)05～T107是有源负载，T\(_{114}\)为恒流源。由APC鉴相器输出的两路极性相反、逐行倒相半行频窄脉冲V01、V\(_{0}\)2，分别加到T112、T\(_{113}\)基极，由双稳态触发器输出的两反相半行频开关方波，分别加到T108、T\(_{111}\)和T109、T\(_{11}\)0基极。选通开关输出的两路正和负行频窄脉冲分别送到减法器T104的基极和发射极，当触发器开关方波极性正确时，由T104集电极输出负行频窄脉冲送往比较电压形成级。当触发器的工作波形错误时，因加在T108～T111的开关方波极性反相，使开关电路的输出脉冲也反相，于是T104送往比较电压形成级的行频窄脉冲变为正极性。

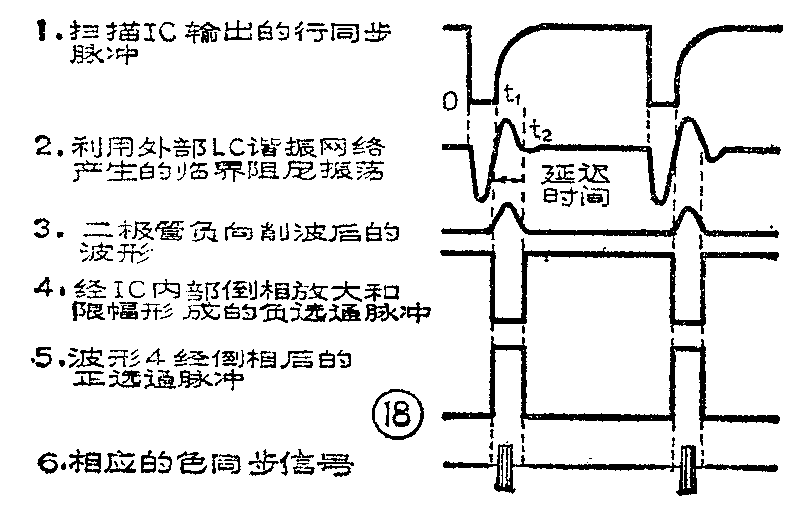

如图17所示，比较电压形成级和选通脉冲整形分相电路由T\(_{71}\)～T33等组成。其中T\(_{79}\)～T83为偏置电路，T\(_{71}\)～T74和②③脚外接滤波电容C\(_{6}\)05、C606为比较电压形成级，T\(_{75}\)～T78和外接L\(_{6}\)03、C613、D\(_{6}\)01等组成选通脉冲整形分相电路。正、负选通脉冲是利用行扫描IC输出的行同步脉冲经延迟整形后得到的，其示意图如图18所示。图中1为行同步脉冲，图中2是由外部LC并联谐振网络产生的临界阻尼振荡波形，经二极管D601负向削波限幅后变为波形3；它输入IC后又由T\(_{75}\)倒相放大和限幅，形成图中4所示负选通脉冲，并经射随器T76送往双向开关T\(_{73}\)、T74，另一路由T\(_{77}\)倒相后则为正选通脉冲（图中5），并经射随器T78送往双向开关T\(_{71}\)、T72和APC鉴相器。

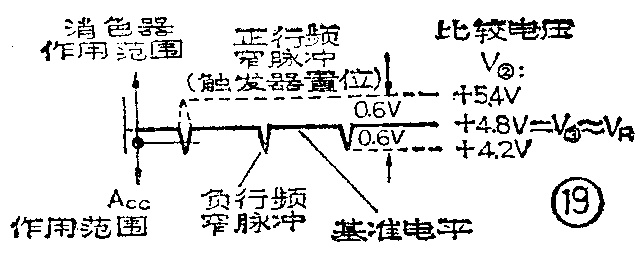

双向开关管T\(_{73}\)、T74只有在行同步脉冲到达时（即色同步信号期间）才能截止，其余大部分时间内导通，故③脚电容按基准电平VR（即窄脉冲底部电平）进行充电；而双向开关L\(_{71}\)、T72只有在色同步信号期间（即窄脉冲到达时）才导通，其余时间均截止。因此当触发器输出方波极性正确时，②脚外援C\(_{6}\)05按负极性行频窄脉冲峰值进行充电，使V②（实测为+4.2V）低于基准电平V\(_{R}\)≈V③＝＋4.8V，可见在ACC起校后，T\(_{8}\)0射极输出的窄脉冲峰峰值约为4.8－4.2=0.6V；当触发器方波极性错误时，②脚外接C605按正极性行频窄脉冲峰值进行充电，使V\(_{②}\)=4.8＋0.6= +5.4V,即V②＞V\(_{③}\)。比较电压V②的形成示意图如图19所示，它经射随器T\(_{85}\)送往ACC、消色和识别三个检波器，作为各差分放大器的比较电压，以产生ACC、消色和识别电压。

如图17所示，识别检波器与消色电路由差分放大器T\(_{93}\)、T94和T\(_{157}\)～T159等组成。当触发器输出的开关方波极性正确时，V\(_{B93}\)（＋3.5V）＜VB94（＋4.5V），使T\(_{93}\)导通而T94截止，于是VB\(_{157}\)为0V，T157截止而T\(_{158}\)饱和导通，使Vc158降为+0.5V。这使触发器中T\(_{2}\)0截止，对触发器无影响，又使T159截止，因而对色通道也不起作用。当触发器方波极性错误时，T\(_{1}\)04集电极输出的行频窄脉冲由负极性变为正极性，加到T83基极的脉冲峰值对地电压为+6.8V。它经两级射随器后降为5.4V，并经选通开关T\(_{71}\)、T72选出窄脉冲，使②脚外接电容充电电压由+4.2V升高到+5.4V，故V\(_{S}\)=+4.7V。此时地T93截止而T\(_{94}\)导通，于是T157饱和导通，T\(_{158}\)则截止，Vc158升为高电平。它一路送往双稳态触发器作为置位信号使T\(_{2}\)0导通，校正其工作状态；另一路使T159饱和导通产生一次消色电压，则V\(_{B14}\)由高电平（＋9.9V）降为低电平（＋2.1V）。此时VB15降为+1.4V，T\(_{15}\)因发射极接齐纳管D5而不导通，其工作电流极小，基本上实现消色（不是彻底切断，因后面还要取出色同步信号）。

二次消色检波器与色同步消隐电路由T\(_{89}\)～T92、T\(_{17}\)和D3等组成。当收黑白电视信号时，因无色同步信号输入IC，故APC鉴相输出为零，半行选通开关也无负极性行频窄脉冲输出，于是②脚电容按基准电平V\(_{R}\)充电，这时，T91导通而T\(_{89}\)也导通，在R118上出现高电压，它送到加减电路，切断色信号通路，起到二次消色作用。当接收彩色信号且触发器方波极性正确时，L\(_{91}\)截止而T89也截止，R\(_{118}\)上压降为0，使加减电路能够保持色信号畅通无阻。

色同步消隐电路由T\(_{17}\)、D3、T\(_{89}\)等组成。由⑦脚输入的+7V行回扫脉冲，经R27、R\(_{26}\)加到T17基极，使T\(_{17}\)在脉冲到达期间饱和导通（而其余时间截止），此时D3、T\(_{89}\)也导通，在R118上产生正脉冲（约+9V）送往加减电路，消除它输出端的色同步信号，防止色同步信号窜入同步解调器，干扰彩色图象的重现。

ACC检波器由T\(_{87}\)、T88等组成，受控色带通放大器由T\(_{1}\)～T16组成。因V\(_{B88}\)＝＋3.7V，所以VB87只有降到＋3.7V时，ACC电路才能起控。当接收的色信号很弱时，色同步信号的幅度也很小，APC鉴相器和半行选通开关输出的窄脉冲幅度也很小，使②脚充电电压升高到接近基准电平V\(_{R}\)≈V③＝＋4.8V。此时V\(_{S}\)升到接近+4.1V，即VB87>V\(_{B88}\)，使T87截止两T\(_{88}\)导通，VC87=0，V\(_{C88}\)≈＋4V，这两个ACC控制电压加到色带通放大器，使T8导通T\(_{9}\)截止，此时放大器增益最高。当色信号增强到使输入T83基极的窄脉冲幅度为-0.4V时，②脚电压则降到（4.8－0.4）= +4.4V，V\(_{S}\)降到+3.7V，此时T87开始导通，使V\(_{B9}\)逐渐升高、VB8逐渐降低，即I\(_{C8}\)（IC4＋I\(_{C5}\)）下降而IC9（I\(_{C6}\)＋IC7）增大，使放大器的增益逐渐降低。接收的色信号越强，窄脉冲幅度越大，使T\(_{87}\)的导通程度越深，放大器T9的分流作用越强，放大器的色信号增益就越低，从而实现了色带通放大器的自动增益控制。(刘胜利) —全文完—
