现在业余爱好者喜欢欣赏录音机的人越来越多。立体声录音机（通常为四喇叭录音机）由于采用双声道输出，功率余量大，音响效果远较单声道录音机好。但是，由于目前流行的立体声录音机体积受到限制，两声道的扬声器距离过小，立体声效果大为逊色。如果给录音机外接两个助音箱，临场感、立体感就会有很大改善。为满足广大消费者需要，上海飞乐电声总厂试制出两种专门配用立体声录音机的小型助音箱。一种是YZ5－2（4Ω），另一种是YZ5－2A（8Ω）。其特点是体积小，功率大，频带宽，灵敏度高。低音柔和丰满，高音清脆悦耳。箱内装有低音扬声器、高音扬声器和简单的分频电路。箱的标称功率为5W；最大功率10W；频率范围为80～16000Hz；失真小于5％；灵敏度大于86dB／m·VA。这种助音箱也可与收音机、电唱机、电视机、扩音机等配接，以改善放音效果。
为便于广大爱好者动手制作，本文将上述助音箱的制作资料介绍如下。业余制作立体声录音机用助音箱要注意以下几点：
1．左右声道助音箱要对称，尺寸结构要相同，与录音机的体积相差不要太大；
2．助音箱应做成有上翘的高频频响特性；
3．兼顾低频重放与灵敏度两方面的要求；
4．扬声器阻抗要与录音机输出阻抗相匹配。

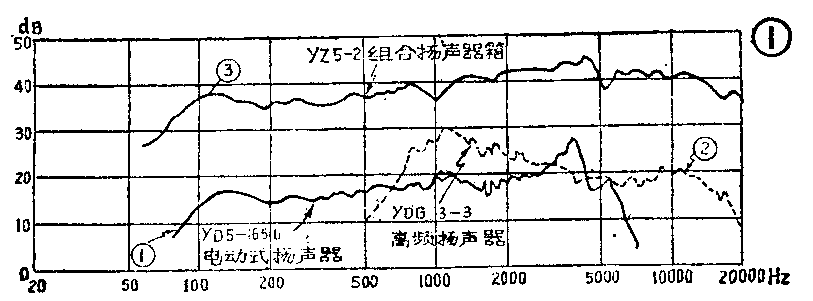

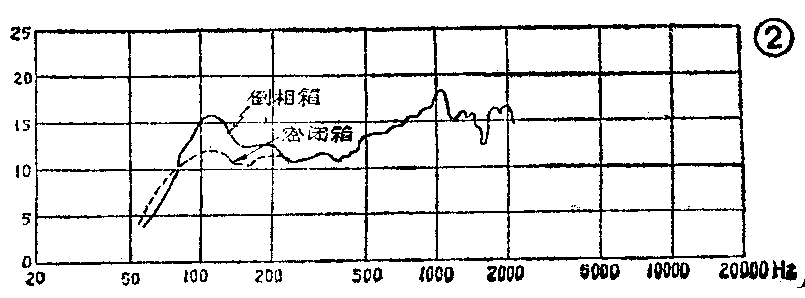

YZ5－2，YZ5－2A分别选用φ165mm（6\(\frac{1}{2}\)英寸）橡皮边扬声器YD5－1656和YD5—1656A作低频单元，其频率特性可参考图1曲线①，它的品质因数在0.8～1之间，可兼顾低频重放与灵敏度两方面的要求。如果采用倒相管式箱体结构，100Hz附近可获得一个峰（图2），使得低音丰满有力。高音单元选用上海飞乐电声总厂生产的3英寸小高音扬声器YDG3－3和YDG3－3A，采用最简单的电容器分频，使得中高音频显著增多，频响曲线出现中高频上翘的趋势。弥补了录音机的高频损失，因而中音明亮，高音清脆。高频单元的频响特性见图1曲线②，组合音箱频响曲线见图1曲线③。箱体尺寸见图3。

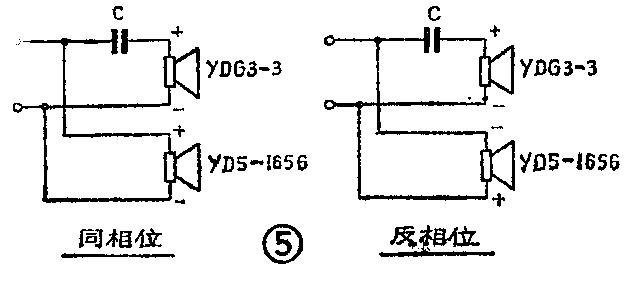

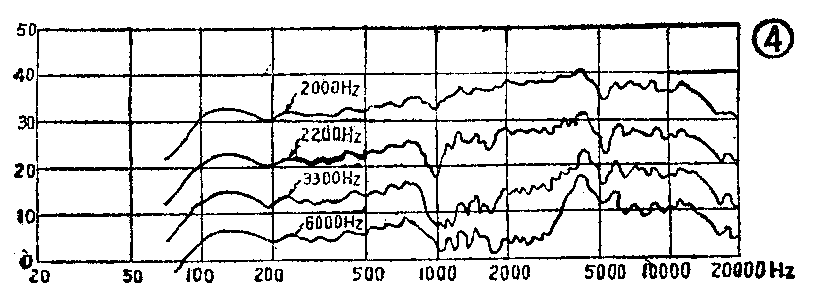

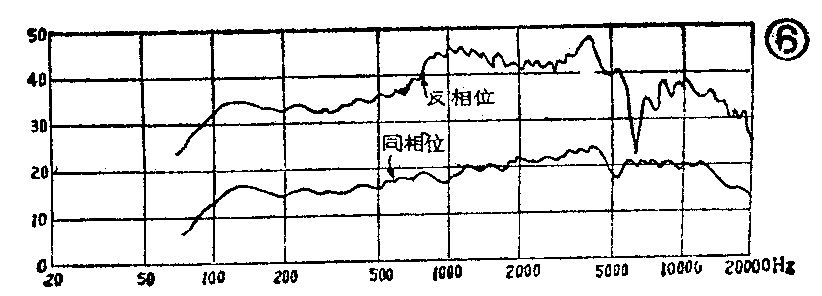

制做组合音箱，除了选择合适的结构尺寸来满足低频处的要求外，恰当选择分频点，以及设法使分频点处频响曲线平直也是十分重要的。图4提供了分频点与组合箱频响曲线之间的关系。可见分频点为2000Hz的频响曲线比较平直，故两种音箱均选择2000Hz作为分频点。分频电容的数值由下式计算。C=\(\frac{159000}{f}\)\(_{c}\)×R式中fc为分频点频率，单位为Hz；R为低音扬声器标称阻抗。YZ5－2助音箱选20μF无极性电容器；YZ5－2A选用10μF无极性电容器。业余制作也可使用有极性电解电容串联代用。图5、图6是扬声器相位与组合音箱频响曲线之间的关系。
为了防止箱内声波多次反射形成驻波，箱体内壁应贴一些吸声材料。可选用玻璃棉、棉花或其他纤维状物。上述两种音箱均使用新型人造合织物涤晴厚绒，性能好价格也便宜。填放吸音材料时注意不可填满填实。一般只要不出现驻波就行了。(上海飞乐电声总厂 杨瑞文)
