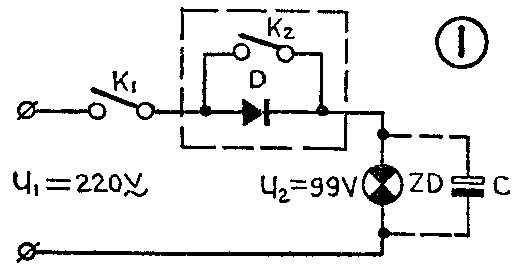

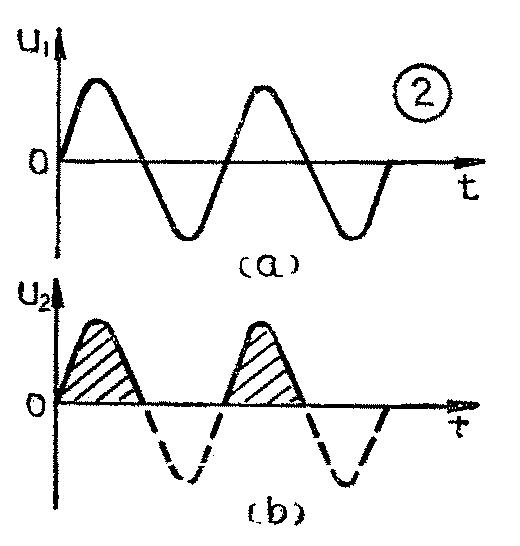

调光电路见图1，这是简单的半波整流电路。当K\(_{1}\)、K2都接通时，灯泡的亮度为220伏电压时的亮度。当K\(_{1}\)接通、K2断开时，二极管D接入电路，这时灯泡上得到的是半波脉动电压，见图2所示，U\(_{2}\)=0.45V1。当U\(_{1}\)＝220V时，U2=0.45U\(_{1}\)≈99V。假设灯泡电阻为R1则U\(_{2}\)=99V时灯泡消耗的功率为，
P\(_{2}\)=U2\(^{2}\)R\(_{1}\)=（0.45U1)2;R\(_{1}\)≈20％P1

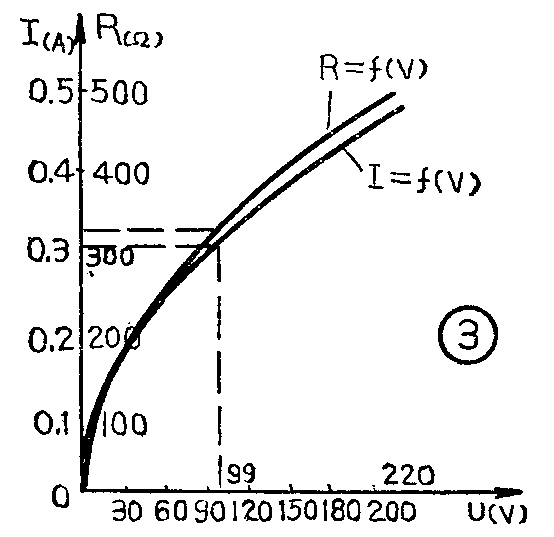

由于灯泡的热阻与所加电压有关，故实际灯泡上消耗的功率要比20％高些。以100W灯泡为例，它的特性曲线见图3。当U\(_{2}\)=99V时，I2≈0.3A，这时灯泡电阻R\(_{2}\)=99/0.3=330Ω。在额定电压时，U1=220V，P\(_{1}\)=100W，R1=220\(^{2}\)/100≈484Ω。R\(_{2}\)/R1＝330/484≈0.68，即R\(_{2}\)≈0.68R1。代入上式，求出P\(_{2}\)=U22/R\(_{2}\)≈30％P1。如果用25W的灯泡，在K\(_{2}\)断开时，则只消耗约8瓦的功率。

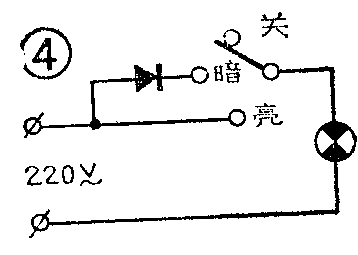

为使电路简单使用方便，最好用单刀三掷开关，这时可以按图4接线。
关于整流二极管的选择可按下列公式进行计算：管子最高反向工作电压：V\(_{反}\)＞\(\sqrt{2}\)×220≈311（伏），取400伏。管子最大电流：IM＞U\(_{2}\)/R2=0.45V\(_{1}\)/0.68R1≈0.66I\(_{1}\)，以25瓦灯泡为例：I1=25／220=0.1136安。I\(_{M}\)＞0.66I1＝0.66×0.1136=75（毫米），可选用2CP18二极管。一般来说，15W、25W的灯泡可以配用2CP18二极管；40W、60W、100W的灯泡可配用2CP24二极管（40W的灯泡也可以用2CP18）。
如果感到灯光太暗，可在灯泡两端并联一只耐压400V的电容器（电解电容要注意极性），其容量为0.1～10μF，灯泡瓦数大所用电容量要大些。（杨书富）
