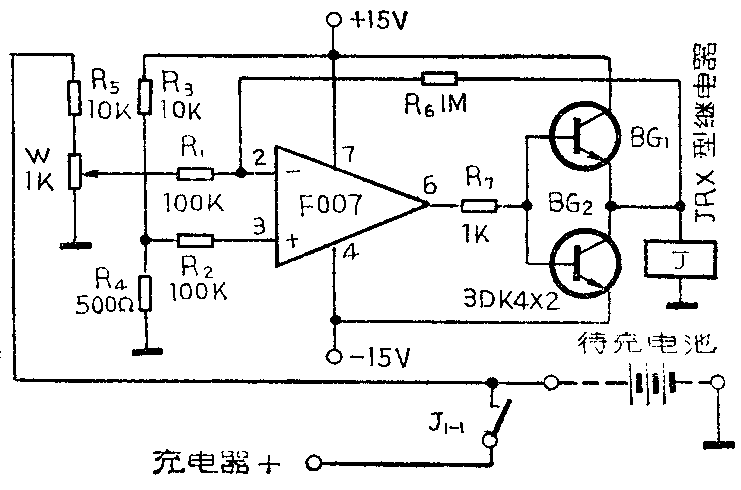

此电路是利用一只F007集成运算放大器作为蓄电池充电的鉴别器，电路见附图。当被充电的蓄电池电压低于预定值时，F007的同相输入端比反向输入端的电位的绝对值高出一个数值，于是高出的这个数值被F007及晶体管BG\(_{1}\)、BG2放大约10倍，驱动继电器J使其常开接点J\(_{1}\)-1吸合，于是充电器与蓄电池之间的电路接通，开始充电。
电位器W是用来调节蓄电池预定充电电压的。当蓄电池电压升高到预定值时，集成电路F007的反向输入端和同相输入端之间的电压差值为零，这时电路输出电压为零，BG\(_{1}\)、BG2截止，继电器释放，接点J\(_{1}\)-1断开，蓄电池则停止充电。
在选择继电器时，应根据实际充电电流的数值合理选择触点的负荷量及吸合电压均合适的继电器。（和平）
