本刊去年第11期曾刊登我写的《舞台灯光自动换色器》一文，不少读者很感兴趣，现根据来信中提出的问题及实际使用情况，介绍几点改进与补充意见。
1．输入端互换：改进电路见图1。和原电路比较，可以看出电位器W\(_{1}\)和W2的位置互换了。电位器W\(_{2}\)的中心滑臂改接到Ui1输入端（即F007的反相输入端，W\(_{1}\)的中心滑臂改接到Ui2输入端（即F007的同相输入端），电位器W\(_{1}\)在使用中一旦调试完毕就基本不再动了。这样改接的好处是使电路更稳定，原来的未经改进的电路当连接线长达十几米时，会产生自激现象，其表现是当换色器转到任何一个定位点时仍左右抖动不止，改进后就没有这种故障了。
2．工作电压V\(_{d}\)的选择范围有多大？一般说来，工作电压|Vd|值取得高些，容易使集成运算放大器达到饱和，直流输出足以使电机可靠工作，有好处。但实际上|V\(_{d}\)|值不能太高，它要受到运算放大器最大输入共模电压VicM的限制，例如5G24的V\(_{icM}\)为±12V，如果输入电压超过此值，电路就会失控。所以两个电位器W1、W\(_{2}\)的工作电压Vd应在-5～-10V之间选取。
3.增加保护电阻R\(_{4}\)、R5：由于业余品集成运算放大器电源电压范围参数不一致，当电源电压超过±15V时，很容易击穿。因此图1电路在F007（或5G24）的正负电源中分别串进了保护电阻R\(_{4}\)、R5，使其平时的工作电压不超过±14V。
4．取消原电路中的D\(_{3}\)、D4：因为原电路中BG\(_{1}\)～BG4本身已具有单向导电性能，不必再去鉴别运算放大器输出电压的极性，所以D\(_{3}\)、D4可取消。取消后要如图1所示加一个电阻R\(_{6}\)，用以限制运算放大器的输出电流，以避免输出端短路时烧毁运算放大器。R6可在51Ω～1KΩ之间选择，阻值不宜太大，以免影响输出幅度。5G24本身具有自动保护作用，R\(_{6}\)可以不加。
5．在电路中增设R\(_{9}\)、R10：R\(_{9}\)、R10在电路中起保护作用，阻值在2～4.7Ω之间。当电路输出端短路、输出电流增大时，首先烧毁R\(_{9}\)、R10，使其不致损坏电源。
6. 怎样选择W\(_{2}\)？在多机同时使用时，保持几只W2性能一致是搞好电路统调的关键。这个电位器最好选用精密多圈线绕式电位器。如嫌太贵，也可选择碳膜电位器，经我们测试比较，华北无线电元件厂生产的密封式碳膜电位器质量较好。为了保证电位器性能一致，应选购同一年月出品的电位器（电位器的金属外壳上标有出厂年月），这样可提高换色器的一致性。如果换色器是单独控制的，则可不考虑W\(_{2}\)的一致性。
如果对所选购的电位器的质量好坏心中无数，则在装配前必须逐个测试。办法是：先把电位器装在减速齿轮箱上，接通电路，然后用控制箱上的十档琴键开关将其分别调在十档不同的电压值上，记下每档减速器输出主轴的圈数，要求圈数精确到\(\frac{1}{5}\)～1;4圈。把每只电位器测试的数据制成表格，从中选出一致性好的电位器作为随动控制用的电位器。余下的电位器可用来作为微调基准电压用。

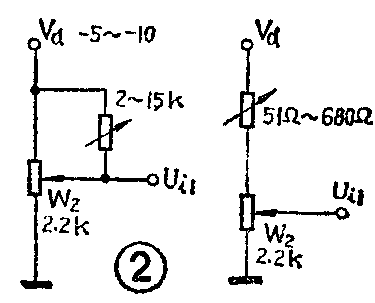

如果所购的电位器线性实在不能一致，则可按图2所示在W\(_{2}\)上端串联一只数百欧的微调电阻，或在W2上端与中心臂之间并联一只几千欧的微调电阻，然后仍按前述方法调整测试，反复调整两只微调电阻的阻值（并联上的一个微调电阻阻值不能小于2KΩ），直到和其它电位器线性差不多为止。

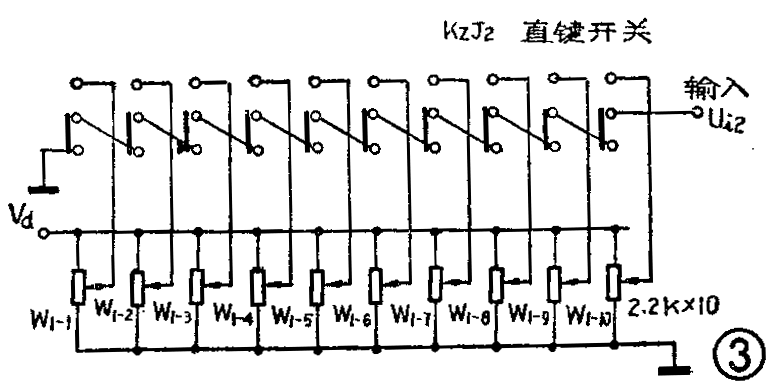

7. 控制电路的改进：原电路中控制按键必须始终有一档按键处在工作状态，这是由于直键开关KZJ2是互锁的，有时免不了会产生所有按键都没有在工作状态的现象（如按键按下一半还未锁住时，原工作状态的按键会解锁弹起来，结果都没有工作）。这时运算放大器的同相输入端开路，没有基准电压，换色器将失去控制，结果会产生定位不准或把W\(_{2}\)损坏。解决办法是将按键改为图3接法，一旦按键在没有工作状态时，电路仍保持输入端接地，换色器反转至零位时自动停止，就不会损坏W2了。
附表 ND可逆型交流电机数据
型 号 减速比 分/转 力距（克·公分）
ND—4.5 1∶268 4.5 3000
ND—09 1∶137 9 3000
ND—15 1∶76.56 15 2500
ND—30 1∶39.06 30 2000
ND—77 1∶15.625 77 1000

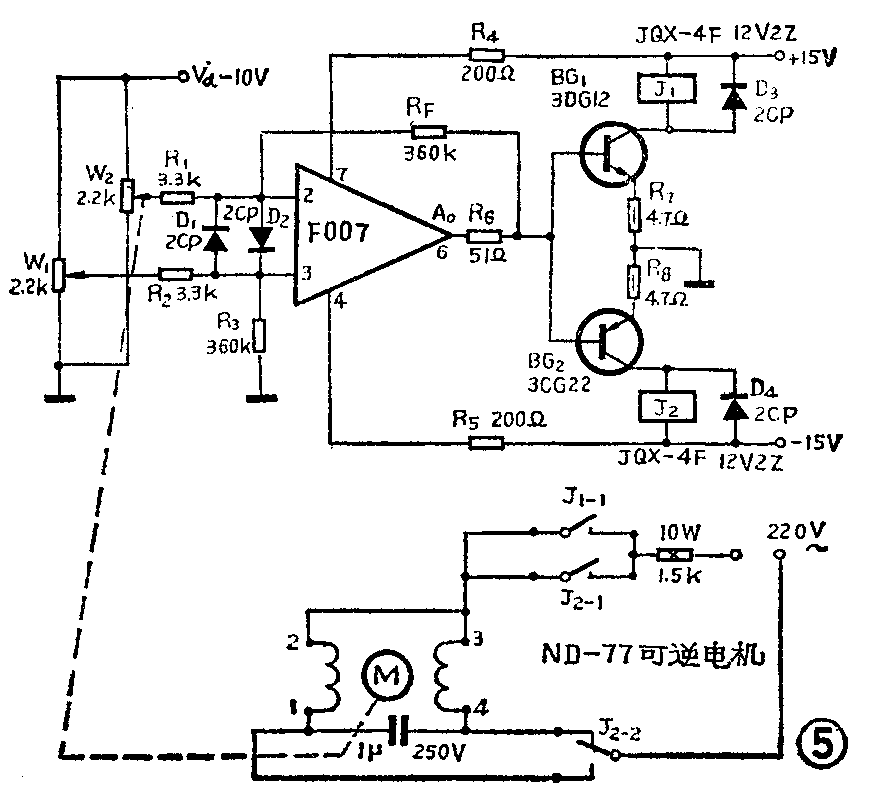

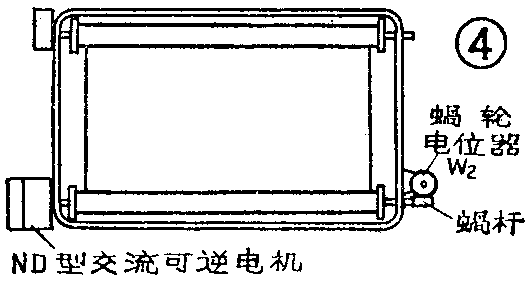

8．ND型交流可逆电机怎样应用在换色器电路中？不少文艺单位有这种ND型交流电机，它的特点是功率较大、噪音小，工作可靠、加工简单，完全可以用于此自动换色器中。可以根据不同用途选用附表中各种型号的电机。如果是单纯用于换色，可采用转速尽量快一些的ND—77型电机，每分钟77转。电机轴可直接带动卷片轴工作，具体结构见图4。卷片轴的另一端用M12×1.5的螺杆车削加工而成，顶端要留10mm长的螺纹，作为蜗杆，以便带动蜗轮，其余部分的直径车削成φ47mm。蜗轮固定在电位器W\(_{2}\)轴上，它是用市场上可以买到的电风扇摇头机构里的塑料蜗轮来代替的，使用效果很好。继电器采用JQX—4F型12伏2Z，其它部分不变，见图5。连线时应保证高、低压之间绝缘良好。图6为其印刷电路板图。（茅云祥）
