彩色电视机的高频头、中放、亮度通道、伴音通道、同步分离和偏转电路,就其工作原理而言,与黑白电视机相应部分几乎相同,但有些技术要求是不相同的,具体分析如下:
高频头部分

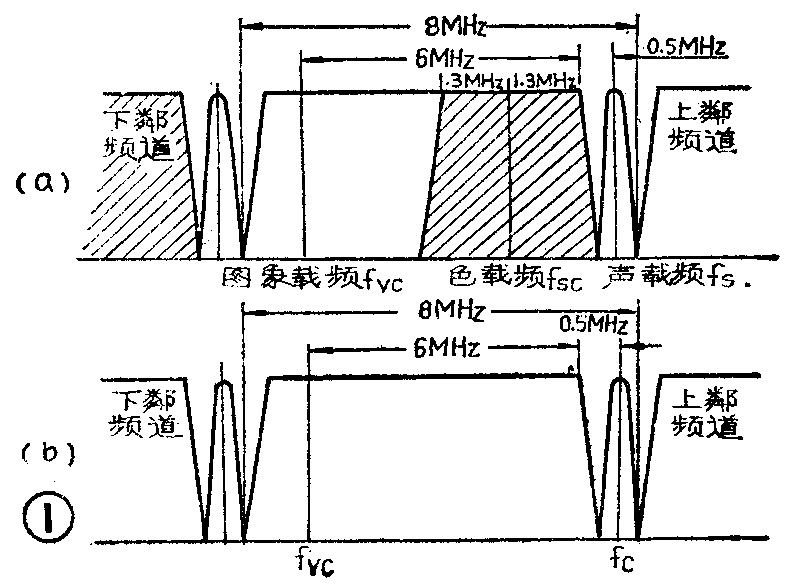

在图①(a)于(b)中分别画出彩色电视信号和黑白电视信号的频谱图。从图中可以看出,一个电视频道所占的带宽为8MHz。图①(a)与(b)不同点是(a)的亮度信号频谱中分布着色度信号频谱(图中用斜线标出)。因此,彩色电视机对高频头提出一些特殊要求。

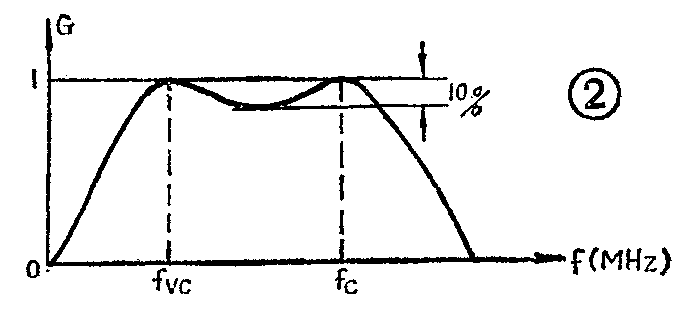

①首先高频放大器的幅频特性必须足够平坦,一般顶部的不平度不得超过10%,如图②所示。否则图象就会出现彩色失真,人眼对彩色失真是很敏感的。黑白电视机中,高放幅频特性的不平度达到30%也看不到图象质量有明显的下降。

②在黑白电视机高频头中,本振频率不稳会影响图象的质量。彩色电视机中,由于在亮度信号频谱的高端交错地插放着色度信号频谱,所以本振频率漂移所产生的影响比黑白电视机要严重的多。本振偏高或偏低,都会影响图象的清晰度,使声—色干扰加重,还会引起图象彩色的畸变,在本振频率更低时,甚至完全失去彩色而变成黑白了。为了保证彩色图象的质量,要求彩色电视机高频头的本振频率的偏移限制在0.05~0.1%以下,在黑白电视机中本振频率即便出现0.2%的偏移,人眼也不会觉察到图象质量有明显的下降。

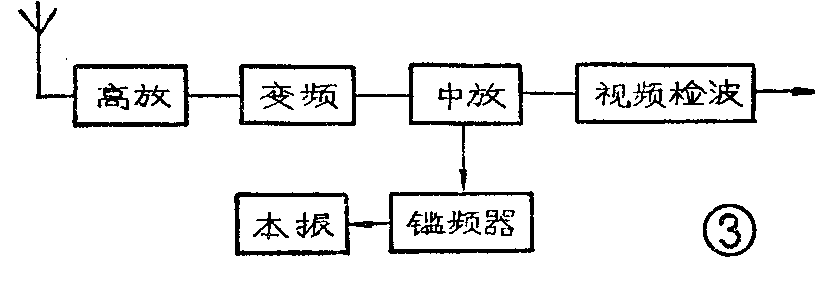

为了保证在整个收看过程中彩色电视图象质量稳定,彩色电视机设置自动频率微调电路,如图③所示。将末级中放输出的一部分送到鉴频器(中心频率调在图象中频37MHz上)。当本振频率正确时,图象中频刚好是37MHz,鉴频器输出为零;本振频率出现漂移时,鉴频器就会根据频率的偏离情况,输出或正或负的直流控制电压,去调整本机振荡器的振荡频率,使本振频率恢复到正确值。

在彩色电视机高频头中,为了不失真地传送彩色,还要求输入回路与天线之间有良好的匹配,一般要求驻波比小于2。
中放部分
彩色电视机中频放大器要同时放大三个中频信号(图象中频、伴音中频和色度中频),这三个中频信号在视频检波电路中,由于检波器的非线性造成各种差拍干扰,其中尤以伴音中频(30.5MHz)同色度中频(32.57MHz)产生的2.07MHz的干扰最有害,它给色度带来了一种与伴音强弱有关的干扰。为了减少这种干扰,通常在检波之前对伴音进行足够大的衰减,一般衰减到-50dB,而黑白电视机要求衰减到-20dB。伴音经过这样大的衰减后,基本上消除了声色差拍干扰,但检波之后的伴音信号很微弱了。为了解决这个矛盾,通常在视频检波之前某处,利用伴音检波器把伴音信号检出来(这时伴音中频仅衰减20dB)。

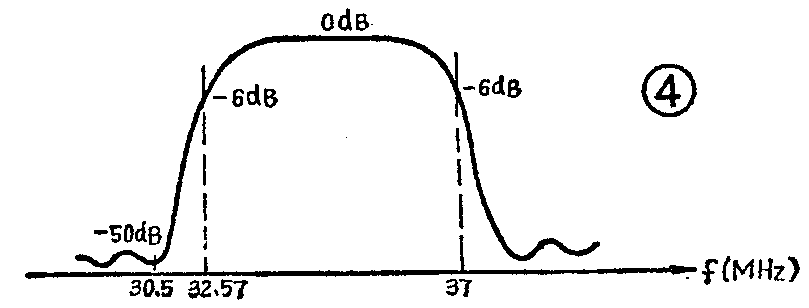

彩色电视机的图象中频放大器多采用如图④所示的窄带特性。采用窄带特性,图象的清晰度要差一些,但增益稳定性好。因色度中频信号受到6dB衰减(图④),所以在后面的色度信号通道中必须对其频率特性进行补偿。

亮度通道部分
色度信号调制在4.43MHz副载波频率上,又是插在亮度信号当中的,如图①(a)所示。因此,彩色电视机的亮度通道中存在着色副载波干扰。为了抑制这种干扰,在亮度通道中接入4.43MHz副载波陷波器,如图⑤(a)所示。亮度通道视频放大器的幅频特性如图⑤(b)所示,在4.43MHz附近产生20dB衰减。显然,在衰减副载波的同时,处于该位置的亮度信号也被衰减了,图象的清晰度受到一定的影响,故陷波器的带宽不能太宽,一般为4.43±0.2MHz。

图⑤(a)电路称为自动清晰度控制电路。当接收黑白节目时,由于无色度信号干扰,故不希望有上述的陷波特性。此时消色器不工作,二极管D是零偏置而截止,陷波器断开。当接收彩色信号时,消色器工作,将+4V的直流电压加到二极管阳极使其导通,陷波器接入。
在视频检波后,解码器的带通滤波器把色度信号取出来,并经过同步检波器解调出色差信号,在带通滤波器中,色度信号被延时了一定时间,因此亮度信号在进入矩阵电路之前,也必须有相应的延时,以保证在时间上与色度信号对齐,所以在亮度通道中还加亮度延时线。
高压稳定电路
彩色显象管的阳极电压比黑白显象管要高(黑白显象管高压最大值为+几KV,而彩色显象管高压常在20~27KV)。并且彩色显象管中有三束电子流,所以阳极电流要比黑白显象管大得多(黑白管阳极电流一般在200μA以内,而彩色管阳极电流一般有0.6~1.5mA左右)。随着图象的变化,阳极电流的变化范围很大,如果不采取稳压措施,阳极电压会大幅度地变化。另外高压不稳还会引起低压供电不正常,它们都将严重影响图象质量。黑白电视机中高压波动较小,不采取高压稳定措施是可以的。而彩色电视机必须采取高压稳定措施。一般彩色电视机中,高压稳定电路有饱和电抗器稳定电路、高压控制晶体管的高压稳定电路、晶体管串联稳压式高压稳定电路等三种方式。(王大健)
