判别扬声器相位的简单方法

🏠 首页 《无线电》杂志 1984年 🔗 第263期 🔗 第11页 分类:新器件 🔗 张迪华 🔗

装置组合音箱或制作立体声收音机均需使用多只扬声器,且各扬声器均需同相位连接。如何判别两只扬声器相位是否相同,已有文章介绍过,但均感方法繁复。

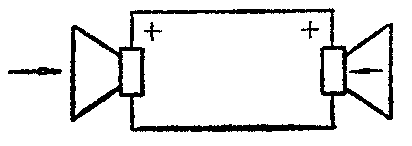

本文介绍一种十分简单的方法,除准备两段短导线之外,什么也不需要了。按照附图所示,用两根短导线将两只扬声器连接起来(如图),两只扬声器的音圈串成闭合回路。用手按照箭头方向轻推左侧扬声器纸盆,同时观察右侧扬声器纸盆的运动方向,如纸盆向内,则说明两只扬声器为同相连接。相反则是异相连接。

图1
图1 🔍原图 (412×146)

实践证明扬声器的口径越大,纸盆的运动方向越容易辨别。口径不同的扬声器一起测量时,小口径的扬声器宜放在左侧充当“发电机”。大口径扬声器宜放在右侧充当“电动机”。

推动纸盆时力量应作用在中心靠近防尘罩的周围,用力应短促而适度,以防损坏纸盒。(张迪华)
