本刊一九八三年12期介绍的《自制数字钟控收音机》引起许多读者的兴趣。但它只能用交流供电，且走时精度易受当地电网电压不稳的影响。本文介绍的电路可用干电池供电，走时精度极高，很适于边远山区、野外、海湾渔村等无交流电源或电网供电不正常的场合使用。
原理简介
从图1可见石英晶体HC－18（固有频率为3.579545兆赫）和集成电路IC\(_{1}\)（MM5369）及R4、C\(_{1}\)、C2共同组成时基信号源。当石英晶体与IC\(_{1}\)第5、6脚相接时，IC1内部构成一个晶体振荡器，振荡信号经内部放大器放大，再经内部复杂的分频，从IC\(_{1}\)的1脚输出一个60Hz的脉冲方波，作为时基信号，输入IC2的35脚。由于晶体振荡器的稳定度极高，所以数字钟的走时也就极精确。
集成电路LM8361与去年12期介绍的MM5456一样，可将60Hz时基信号经过整形、分频、计数、译码、驱动等电路，在显示板上显示时间数字。IC\(_{2}\)内也设有“比较器”、“寄存器”，因此也具有与MM5456同样的“钟控”功能。此外IC2LM8361还具有MM5456所没有的下列几种功能：
1．“秒时间显示”：“秒时间”数码平时在寄存器中，当按下“秒时间显示”键时，显示板的“真实时间”消失，出现“秒”以及“分”的个位数字。最大显示容量为“9.59”，松开“秒时间显示键”，则仍重现“真实时间”。
2．双点（Colon）闪烁：由于IC\(_{2}\)的39脚通过限流电阻R2与显示板的18、19脚连接，则可实现双点每秒闪烁一次。
3. Am、Pm变换：时钟以中午12时为界限，12时以前上午点（Am）发光；12时以后下午点（Pm）发光。
4．IC\(_{2}\)内部不设音频信号发生器，所以不直接输出报警信号。
本机采用的FR－1094－11T显示板（广东佛山光电器材厂生产）属12小时制，外型、尺寸、光、电性能均与去年12期介绍的FR－1041－27T相同，只是内部接线方式属共阴接法。
图1中的K\(_{1}\)作显示极电源E1的开关用，当需要“对表”或观察“时间”时，将K\(_{1}\)拨向“a”端，显示板显示真实时间，且双点每秒闪烁一次。“对表”完毕或不需观查时间，将K1拨向“b”端，显示板数字消失。这时只有外接的LED发光二极管每秒一次地闪动；用以表示IC\(_{2}\)的“计时”和“钟控”功能依然正常进行。
E\(_{2}\)是向IC1、IC\(_{2}\)及继电器供电的直流电源，C3起滤波作用，R\(_{3}\)起限流作用。
制作 调试 使用

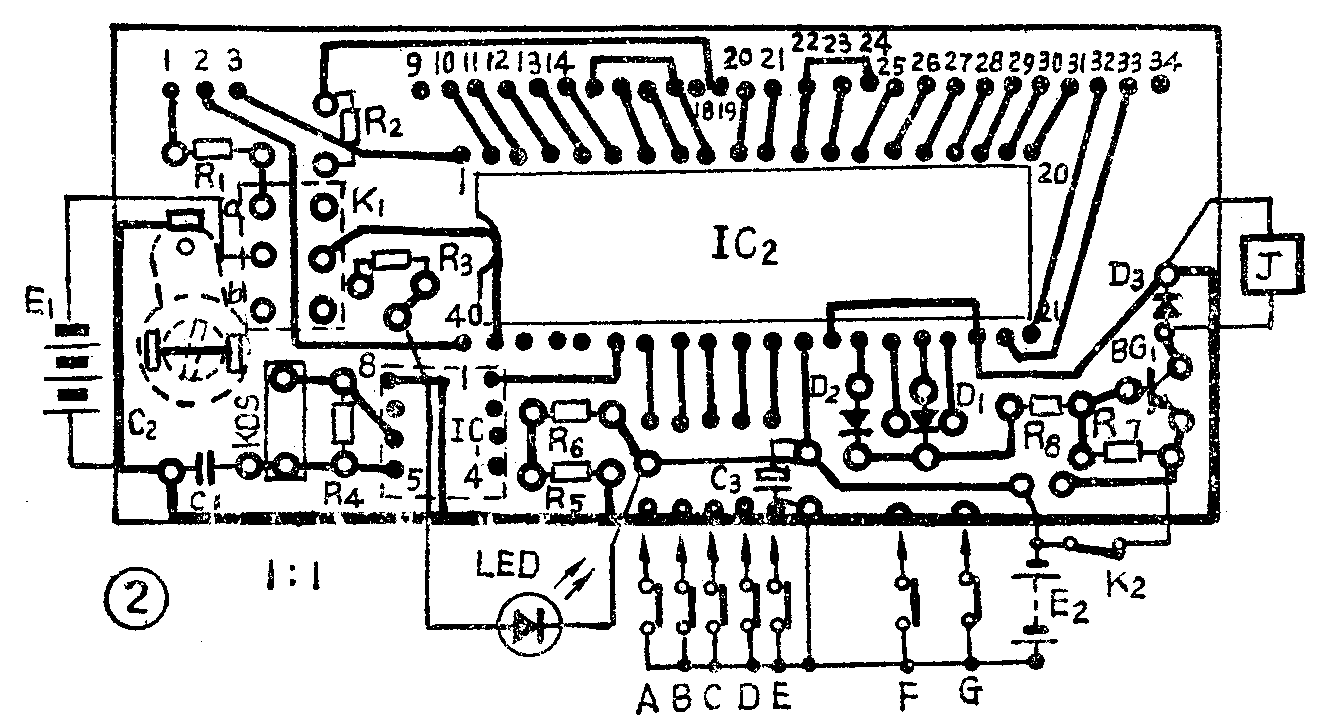

按照图2将元件一一焊好，经检查确认无误后即可通电，显示板应出现几个数字的闪烁，说明整机已正常工作。至于IC\(_{2}\)其他各功能的调试，及各按键的使用、元器件的选择，均可参阅去年12期一文。若通电后出现异常，首先应检查“时基部分”电路，IC1的1脚（接万用表正笔）对地（接万用表负笔）之间应有4～5伏直流电压。该电压是60HZ脉冲方波的平均值。由于晶振电路的振荡频率较高，为避免停振，IC\(_{1}\)的供电电压不宜过低。
该数字钟的走时误差，可通过调整时基部分的微调电容C\(_{1}\)，必要时可更换C2，达到每日±2秒的精度。一般情况下，走时偏快应增大C\(_{1}\)或C2，走时偏慢，应减小C\(_{1}\)或C2。C\(_{1}\)宜选用瓷介微调电容器。C2也应选瓷介电容器。
使用中，报警方法是这样的：接上电源E\(_{1}\)、E2，合上K\(_{2}\)，将K1置“a”端，显示板出现数字，这时便可调定时间（对表），并预置报警时间。应注意，本机无“真实时间调定键”，只要按下“快键”或“慢键”时间数字即可递变，直到出现真实时间时松键即可。然后将K\(_{1}\)置于“b”端，显示板上数字消失，只是外接LED每秒闪烁一次。当IC2内部“计时”（即真实时间）与寄存器中的“预置报警”时间相同时，受控收录机（或其他电器）即开启。凡是使用钟控自动开启的收录机，最多工作59分钟，从而避免无人关机而长时间工作。
“睡眠”（即定时关机）方法是这样的：当IC\(_{2}\)仍在计时时，先通过K1使显示板出现数字，再按下“睡眠时间显示键”和“快键”或“慢键”，预置好睡眠时间（即关机时间）。在按下“睡眠时间显示键”的同时，受控收录机即开启。然后将K\(_{1}\)置b端使显示板数字消失。于是，当IC2内部计时走完了睡眠时间后，即自动关掉收录机。
如果不需用数字钟“报警”或“睡眠”功能，也不需观察时间，必须及时关断K\(_{2}\)，并且将K1置“b”端。这时只有LED闪烁，以表示IC\(_{1}\)、IC2正常工作，这时耗电极微。
凡欲函购FR－1094－11T，LM8361，HC－18／μ，MM5369的读者可与广东佛山市光电器材厂联系。(颜文章)
