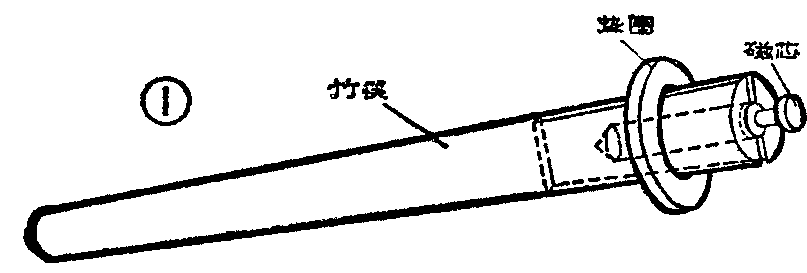

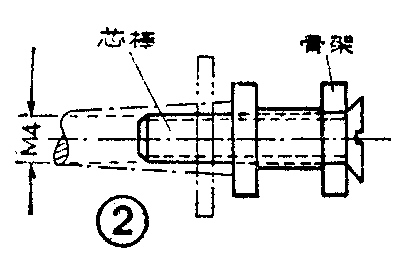

小型中频变压器的线圈断路后，一般可以用手工修复。但在绕制线圈时，由于磁芯微小，手指难以捏紧而出现麻烦。这里介绍一种夹具可解决绕线的困难。找一根圆竹筷，再找一个内孔与竹筷外径相同的垫圈（塑料、金属均可）。把圆竹筷留存一定长度，并在其粗端中心，钻一个内径为3～4毫米的小孔，孔深约15毫米。然后用细齿锯将端头锯一个直槽，见图1。使用时，只要将磁芯一端装入夹具，垫圈推向粗端，将端头箍紧，就能将磁芯夹住，可以非常方便地绕制线圈了。如果增加一根芯棒，还能绕制小型输入、输出变压器线圈。为了制作和使用方便，芯棒可用4毫米埋头螺钉代替，在绕线时，利用竹筷端面顶住骨架见图2所示。然后用垫圈箝紧竹筷端部将芯棒紧固即可。（童连祥）
