1．有一个如图1所示的整流器，8微法的电容C\(_{1}\)击穿后，小王用现有的一只16微法的电容代替，结果发现输出端电压升高了，想想看这是什么原因？
2．小王在测试二极管的反向击穿特性时，当反向电压加到某一值时，管子发生了反向击穿现象，反向电流也突然增大。小张看到后，责怪小王不该这样把一个好管击穿烧坏。想想看，这个管子果真烧坏了吗？反向击穿电压能不能测？

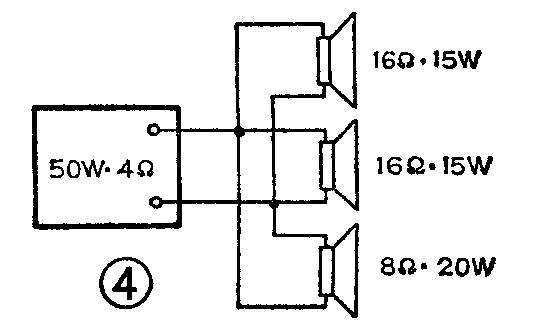

3．某广播站使用红阳牌50W扩音机时，按输出端阻抗匹配和总功率相等的原则，将三只扬声器接到扩大器的输出端、见图4，结果工作没多久，三只扬声器相继烧坏。想想看，这是什么原因？
4．你能从万用表的欧姆档度盘上，直接看出与每一档位相对应的总内阻值吗？
想想看答案
1．变压器的次级电压，经整流二极管整流，其波形如图2a所示。加上阻容滤波网络以后，输出波形如图2b所示。
在图2b中，从0到a这段时间内，滤波器的输入电容C\(_{1}\)被充电，当电压达到峰值后就开始下降，同时电容器开始放电，其电压也开始下降。当电压降到0时，电容器放电还没有结束，电压又开始上升，电容器又被充电，如图中的a到b到c。由于电容器的充放电作用，使得加有滤波器的整流器输出端电压比没有滤波器时要高。在放电回路阻值不变的情况下，电容量越大，在相同的放电时间内，电容上的剩余电荷量就越多，因此输出端电压也就相应提高。见放电曲线2。这就是在整流滤波网络其他元件都不变，只把8微法的C1换成16微法之后，电压升高的原因。

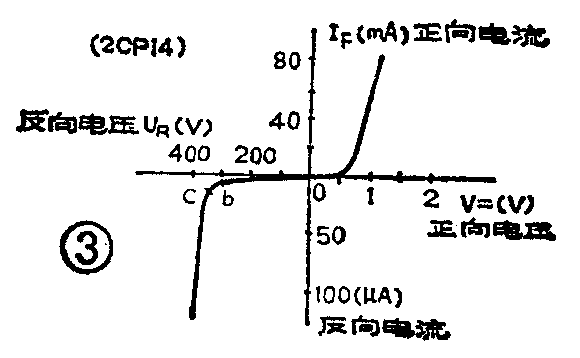

2．二极管的反向击穿电压不但可以测，而且也需要测，况且一般情况下也不会损坏二极管。由图3所示的二极管反向击穿特性可见，当二极管反向击穿后，电压的很小变化，都会导致电流的很大变化。但是，只要我们能限制它的电流变化值（增长值），不超过二极管所允许的功耗，即使管子进入了反向击穿状态，并没有发生结短路，也不会损坏管子。大家知道，稳压管就是在反向击穿状态下工作的。但是，如果我们不注意反向电流的增长，一旦反向电流超过管耗的允许值，就会使管子受到伤害或烧坏。因此，测试时外电路要加限流电阻，限制电流的增长。
3．从图上看，两个阻抗为16Ω的扬声器并联阻抗变为8Ω，再与一只8Ω的扬声器并联总阻抗为4Ω，与扩大器的输出阻抗相等，符合阻抗匹配原则。
再看每个扬声器的功率分配情况：因三个扬声器并联，每个扬声器两端的电压相等，其值为
U=\(\sqrt{功率×阻抗}\)=50×4。
消耗在每一只16Ω的扬声器上的功率为P=\(\frac{U}{^{2}}\)R=200;16=12.5W。而加到8Ω这只扬声器上的功率为
P=\(\frac{200}{8}\)=25W
显然超过了这只扬声器的额定功率，因此，就会烧坏。一旦这只扬声器烧坏，50W的输出功率就加到两个16Ω的扬声器上，同样超过了额定功率，也将相继被烧坏。所以在给扩大器接扬声器时，不仅要考虑阻抗匹配、总功率相符，而且还要计算加到每个扬声器上的功率是否与扬声器的额定功率相符。

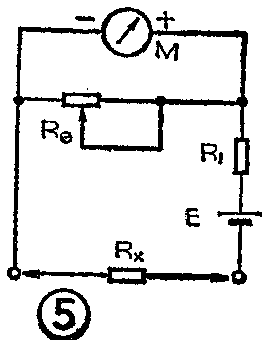

4．使用万用表的欧姆表时，其简单接线如图5所示。表的总内阻R′=R\(_{e}\)＋R1，R\(_{x}\)是外接被测电阻。当Rx=0时，即两表笔短路时，通过表头的电流I=E／R′，这时电流指到最大值，欧姆表指零，电表指针指到右边最大点。若外接被测电阻R\(_{x}\)＝R′，即与总内阻相等时，通过表头的电流I1=E／（R\(_{x}\)＋R′）=E／2R′=1／2，这时的电流为最大值的一半，表头指针位于度盘的正中心。此时读出的电阻值，无疑是被测电阻Rx的阻值，因为此时R\(_{x}\)=R′，所以这个阻值也就是该档的总内阻值。因此，欧姆表某档的总内阻，就是该档欧姆表的中心刻度的数值。例如108—1T型万用表，R×1档总内阻R′=12Ω，R×10档总内阻R′=120Ω，R×1K档，R'=1.2KΩ……等等。（周维田）
