广告灯（包括霓虹灯）一般都在傍晚开启，到深夜时，对广告灯来说，已无开启的必要，所以对广告灯实行自动控制，无论从节能、延长灯具使用寿命等方面来说，都是很有意义的。

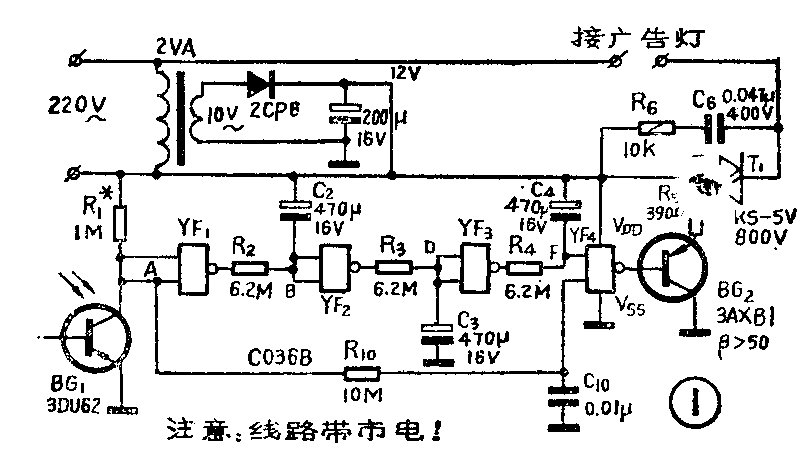

本文介绍的广告灯自动开关，能根据外界照度自动开灯，经1～10小时后自动关灯。它由两部分组成，即开启和延时，见图1。
开启由环境光线制约。在白天，由于光线较强，光敏三极管BG\(_{1}\)（3DU62）集电极电流较大。这股电流流经电阻R1，在A点建立起低于YF\(_{1}\)、YF4的阈值电平的电位，因而YF\(_{1}\)=“1”（YF1输出“1”电平），YF\(_{4}\)=“1”，晶体管BG2截止，双向可控硅KS栅极无电流，可控硅关断，广告灯不亮。此时，YF\(_{2}\)=“0”，YF3=“1”，电容C\(_{2}\)、C3、C\(_{4}\)的端电压均为0V。
当光线渐暗至一定程度时，由于光敏三极管集电极电流的减小，A点电位将高于YF\(_{1}\)，YF4的阈值电平，因而YF\(_{1}\)=“0”，YF4输入端也打开。因此时F端为“1”，因而YF\(_{4}\)=“0”，晶体管BG2导通，电流自V\(_{DD}\)经双向可控硅门极T2、栅极G、电阻R\(_{5}\)、晶体管BG2的be结，注入YF\(_{4}\)的输出端，双向可控硅导通，广告灯点亮。
广告灯点亮后，由于YF\(_{1}\)输出状态的变化（由“1”→“0”），电容C2由V\(_{DD}\)经R2、YF\(_{1}\)输出端形成充电回路，YF2输入端B点电位逐渐下降。在B点电位尚未下降至阈值电平时，YF\(_{2}\)、YF3输出状态都不会发生变化，所以F点总为“1”电平，维持YF\(_{4}\)输出“0”电平。
电容C\(_{2}\)的充电，终将导致YF2输出的变化。当YF\(_{2}\)输出由“0”→“l”。电容C3通过R\(_{3}\)充电，而C2的继续充电，也不再影响YF\(_{2}\)的输出电平。经过R3、C\(_{3}\)的延时，YF3输入端D点电位上升，以后，YF\(_{3}\)输出状态由“l”→“0”，同理，C4充电，F点电位下降，经R\(_{4}\)、C4延时，YF\(_{4}\)输出状态也翻转，双向可控硅KS关断，广告灯熄灭。只要天未亮，由于A点电位始终高于YF1的阈值电平，YF\(_{1}\)、YF2、YF\(_{3}\)输出状态总是不变，F点电位总使YF4输出“1”电平。
R\(_{1}\)0、C10的作用在于避免晚间闪电时，使广告灯频繁开关。
天亮后，A点电位下降，YF\(_{4}\)输入关断，不再受F点电位影响，而YF1输入电平的改变，也使YF\(_{2}\)、YF3的输出状态在经历了和上述相反的逆过程后、C\(_{2}\)，C3、C\(_{4}\)各电容放电，回复到广告灯点亮前的初始状态。

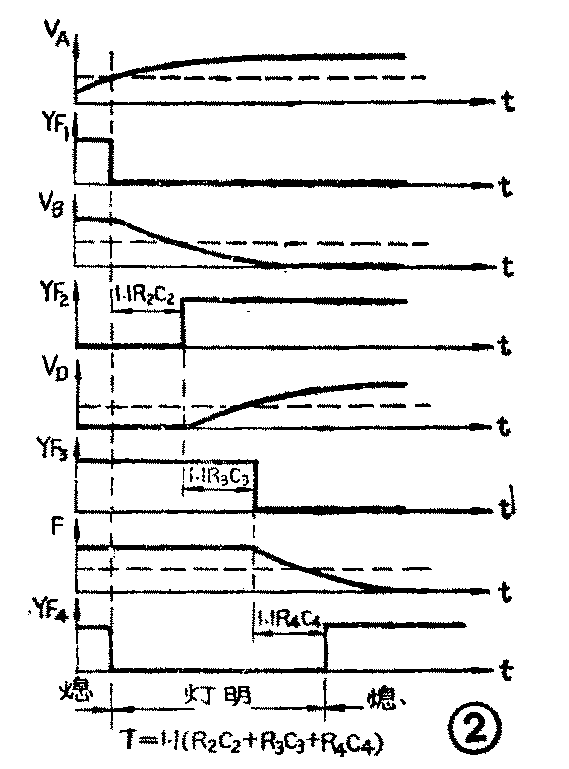

这个电路充分利用了CMOS与非门的陡削的转换特性和极高的输入阻抗。各点的工作波形如图2所示。每一级的延时时间可达1小时以上。为什么不能一次获得3～4小时的延时呢？这主要是因为电解电容的漏电流使延时电阻阻值不能取得太大，否则，由于延时电阻和电容的漏电阻的分压作用，将使与非门的输入状态不能发生“质”的变化，而导致与非门的输出状态不能改变。在调整时，由于延时时间较长，宜逐级进行。若某一级状态不能翻转，一般总是电容漏电大的缘故，应把漏电大的电容换掉。
由于广告灯需在天色较暗时才开启，这里选用了3DU62作光敏元件。3DU62内部是达林顿结构，具有较高的暗电流分辨率。
R\(_{5}\)与所选用的可控硅容量和触发特性有关，如可控硅不能全开启，可减小其阻值，增加栅极电流。R6、C\(_{6}\)作双向可控硅的保护之用。（上海轻工机械技术研究所 姚汉樑）
