一种简单的自动打铃开关

🏠 首页 《无线电》杂志 1984年 🔗 第262期 🔗 第29页 分类:元器件与应用 🔗 阎恭举 🔗

本文介绍用晶体管钟改制成的自动打铃开关,其特点是结构简单,工作可靠,适宜在机关团体或学校中使用。

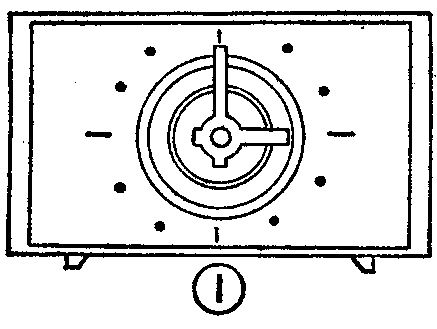

图1是自动打铃开关外形。在晶体管闹钟表盘中心装有一个作息时间程序板,工作时由时针和分针进行识别。图2是程序板的结构,尺寸为1∶1。上面的刻度根据需要设计,图2的打铃程序是每天8次,分别为8∶00,10∶00,10∶15,12∶00,1∶30,3∶30,3∶45,5∶30。程序板用厚1.5~2毫米敷铜板用刀刻法制成。

图1
图1 🔍原图 (437×329)
图2
图2 🔍原图 (905×893)

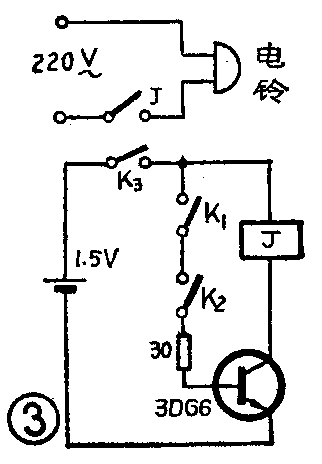

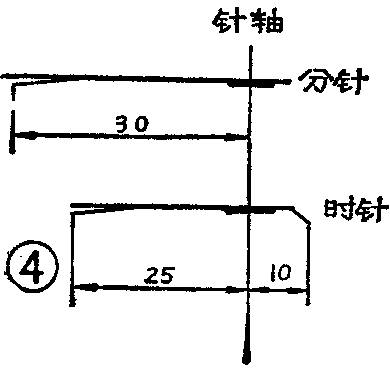

图3是打铃开关的内部电路,K\(_{1}\)、K2分别是用时针和分针改制的开关,当闹钟走到预定时刻,两开关同时接通,晶体管导通,继电器吸合,接通电铃报时。电铃每次打响的时间由分针开关的定接点宽度决定,当宽度为0.5mm时,每次铃响时间约10秒左右。K\(_{l}\)、K2的做法如图4,用厚0.2mm,宽度与表针宽度相同的弹性铜片做成动接点,然后用锡焊到表针上。由于一般闹钟的时针轴都是塑料的,所以时针上要焊两个接点(即在时针尾端也焊上一个如图所示的接点,使时针转动时,接点一直和图2的敷铜面接触。)分针上只焊一个。焊好后先装上程序板,再按上表针,然后扭动闹钟对时钮,使时针和分针开关在每个预定时刻通过图2上的敷铜面都能可靠接通。

图3
图3 🔍原图 (322×464)
图4
图4 🔍原图 (390×372)

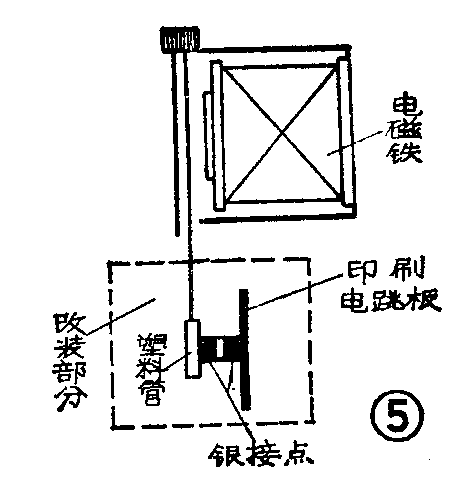

小型直流继电器不必单购,可用闹钟里的1.5V小电铃改制,具体方法见图5。为了使用安全,必须将闹钟机芯与220V交流电隔离,方法是将电铃臂上的小锤去掉,在其臂上套一节塑料管,并在旁边安装一个动合接点。接点的制作法见图6,取一块20×30毫米的敷铜板,用小刀将铜箔刻成三块,窄条用来与机芯焊接固定,在两个宽条上分别焊上一个接点和固定另一个接点的铜片,接点可以从旧继电器上拆来代用,也可以用铜片自制。接点做好以后按图5安装到电铃臂旁边,这样继电器就改制好了。对继电器的工作状态需单独通电调试,接上一节1号电池,要使继电器每次吸合时,自制的接点都能马上接通。这样就可以将其装入闹钟内,引出两根线去接外部电铃电路,投入正常使用。

图5
图5 🔍原图 (454×490)
图6

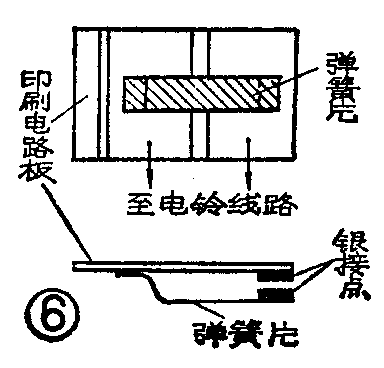

图6 🔍原图 (384×368)

经改装的自动开关与晶体管闹钟的振荡器合用一个电源(一节1号电池)。改装后晶体管闹钟上的原有止闹开关K\(_{3}\)仍起作用,白天需要打铃时将开关打开,晚上下班后将开关合上。(阎恭举)
