问：有一台洛阳牌14英寸电视机，将原机5频道高频头改换为12频道高频头后，图象和伴音都不错。但在屏幕左边出现了约半寸宽的垂直黑条，而无图象信号时扫描光栅却是满屏的。这是什么原因？
答：如果没动过行扫描输出电路，产生这种现象的原因主要是以下两条：①显象管颈上的调中心器的位置等走动，这将使图象偏离屏幕的正常位置。只要重新仔细调节中心器的小圆磁铁及铁夹，就能移动整个光栅，从而使黑带消除。②行频不是调在15625赫或接近15625赫的频率上。这时由于有AFC电路的作用，因此行同步仍能保持（行同步有一定的频率范围）。但因行同步扫描的起始点偏移，所以使图象偏向屏幕一方而出现黑带区。对于这点只要试调行频就可鉴别。一般在调行频时，图象位置也会跟着向左（右）少许移动。如调到行同步破坏或接近破坏时图象位置还没完全调过来，那就说明扫描光栅的中心与屏幕中心在水平方向上相差较多，应该用调中心器来调节纠正。（王德沅）
问：我有一个31SX5B型显象管，此管灯丝在开机瞬间闪亮严重，我加了灯丝保护电路，不知对管子寿命有无影响？
答：加灯丝保护电路后，由于保护电路中的元器件会在灯丝回路中产生电压降，因此会使灯丝工作电压稍微下降，但是只要不超过灯丝工作电压的下限即可。如灯丝额定电压为12V，一般下限电压为10.8V。灯丝电压降低后，显象管阴极温度也下降，如果管内真空气氛不好，则易使阴极“中毒”，而影响管子的寿命。但目前国内制管工艺水平都已提高，由大量的寿命试验证明：多数厂家生产的管子，即使灯丝电压由12V降到10V，管子的寿命都能超过三千小时，质量好的还可超过一万小时以上。
另外，加灯丝保护电路后，会影响阴极启动时间，即开机到达正常工作温度的时间加长了。由于晶体管电路电视机开机后，高压立即加到显象管上，此时若阴极未达到正常工作温度，就造成开机瞬间欠热中毒现象，而影响管子寿命，不过目前大多数管质量过关，因此这种瞬间影响对管子寿命影响不大。（朱家林）
问：一台天宝RP—207B型电视机，出现无图无声故障，测量集成电路μPC1366C各脚电压，④脚为0V，其余基本正常，查外围元件无故障，判定集成电路损坏。一个偶然的机会，将一只27K左右的电阻接在⑧脚（输入端）与地之间，即恢复正常工作，不知何故？凡遇此种故障能否都按此方法修复？

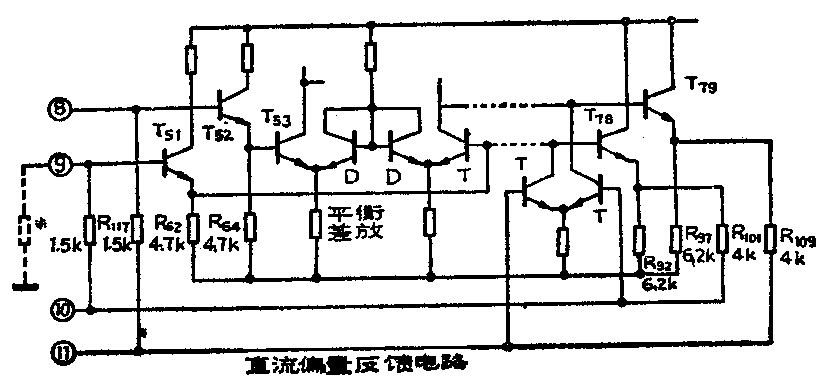

答：集成电路μPC1366C内中放电路如果损坏，由于无信号进入检波和AGC电路，④脚电压为0V。中放电路由四级平衡差动放大电路组成，级与级之间直接耦合，为了稳定工作点，采用了直流偏置反馈，如图。中放电路损坏有二种情况：一种是破坏性损坏；另一种是由于元件参数变化较大，直流工作点偏移，差放工作点失去平衡而不能工作。第二种情况可在输入端⑧或⑨脚外接元件进行工作点补偿调节。应该注意的是工作点偏移表现为⑧⑨脚直流电压不对称，调节时可在电压高一些的端子对地接一数十千欧的可调电阻，边调边观察荧光屏上的反映，直至声图最佳，然后换上固定电阻。也可在电压低一些的端子接可调电阻至⑦脚（电源），但要串一只10K左右的保护电阻，以防烧坏集成块。图中虚线所接的调节电阻是⑨脚电压高于⑧脚时的情况。（彭应钧）
问：我买了一部彩色电视机，亮度电位器旋转到\(\frac{2}{3}\)位置以后，再旋转对亮度不起作用为什么？
答：显象管的阴极与视放输出级大都是直接耦合。为了保护输出管及显象管的荧光粉，必须防止显象管束射流超过额定值太多。为此彩色电视机及较高一级的黑白电视机都设有自动亮度控制（ABL）电路，（如上海产金星牌C\(_{47}\)—112型彩色电视机，）控制显象管束射电流不致过大。当ABL电路起控以后，手动调节亮度不再起作用（向亮度方向调时）。遇到这种现象一般不影响收看，不要认为电视机出了故障。(姜利民 王昌西）
问：南京产青松牌14英寸黑白电视机，在收看本地一、八、十二频道节目时，出现图象清楚了声音小，声音大了图象不清楚的毛病，如何解决？
答：这类毛病出在高频头，由于电视机的长期使用，其中一些元件老化、变值或振荡线圈铜芯螺丝偏离正常位置，使本振频率偏移较大。解决的办法是：把频道转换开关放在有节目的频道上卸下转换和微调旋钮，可发现高频头外壳上有一小圆孔，圆孔内有一铜芯螺丝，用一把无感小螺丝刀对准孔内铜芯槽口轻轻转动，观察图象和听伴音达到最佳为止。在调节中要密切注意图象和伴音的变化，防止越调越偏。（注：此法对独立微调的频道转换器不起作用。）（荣良）
问：我有一台三洋9930立体声收录机，使用多年，如今磁头磨损了，想更换磁头，请问应该配什么样的磁头？

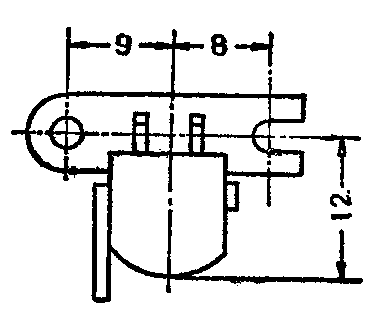

答：三洋9930录／放磁头的安装尺寸如下图。选配时，第一、选择安装尺寸符合图示要求的立体声磁头。第二、9930录／放磁头1KHz的交流阻抗为800Ω，选配的磁头其1KHz的交流阻抗应符合800Ω±20％。测量磁头的阻抗，可以先用万用表测得磁头的直流阻抗，再用1KHz的交流电桥信号测得其电感。然后用公式：Z=\(\sqrt{R}\)\(^{2}\)+（2πfL）2计算磁头阻抗。式中R单位为Ω；L单位为亨利；f=1000H\z。例如三洋9930录／放磁带，直流电阻为260Ω；电感量为0.12亨利，因此计算得阻抗为800Ω。满足以上两条，能保证整机正常工作。第三、如欲恢复原来的录／放效果，最好要选择控制频率（即磁头频响的高端考核频率）在l0KHz左右的优质磁头。
磁头更换以后一定要调整方位角，最好能调整一下偏磁。（录放）
问：贵刊去年第12期第3页介绍的钟控收音机，其显示板FR—1041—27T各字段的发光原理是怎样的？

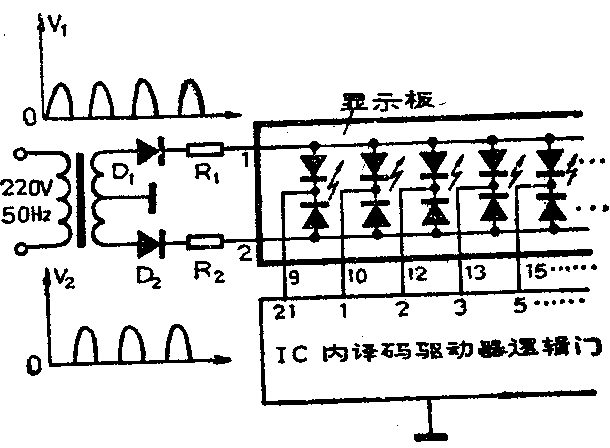

答：FR—1041—27T显示板属共阳显示板，它的受电方式较特殊。显示板的内部接线如图所示，其共阳1脚和2脚分别接着一组发光二极管（即各字段）的正端，其他各引线脚接着各“字段”的负端，并分别与IC的不同译码输出端相连。当某些IC译码输出端为低电平时，则D\(_{1}\)（或D2）以及各相应的发光二极管与“地”形成通电回路。经D1\(_{整}\)流得到的脉冲电流就“点燃”共阳1端的某些字段。经D2整流得到的脉冲电流就会“点燃”共阳2端的某些字段。
问：为何“钟控时间”一次调定之后可以反复使用，而睡眠时间却要每次重新调定？
答：因为大规模集成电路MM5456中寄存器所寄存的“钟控时间”数码不能自行清零，只要电源不断这个数码存在寄存器中，并以24小时为一周期重复使用。例如，将“钟控时间”预置到上午6点钟。只要电源中途未断过，则每天上午6点钟都能准时报警。但寄存器中的“睡眠时间”却不同，“睡眠时间”数码受到内部的一个减法计数器控制。按下“睡眠时间调定键”，显示板就出现59的字样，松开“睡眠时间调定键”该数码就自动地从59每分钟递减一个数字，直到自行清零。所以睡眠时间不能重复使用。需要时，睡眠时间要重新调定。
问：我按去年12期第3页文章制作了一个电子钟，显示板显示什么字算正确，不成字形怎么办？
答：接通电源，显示板必须出现闪烁的12∶00字样才算正确。尽管有时不成完整字形（某些字段不发光），只要每秒闪烁一次，则说明电路基本正常。按下“真实时间调定键”使闪烁停止，便可着手排除不成字形的故障。不成完整字形的故障一般由以下几种原因造成：（1）电源变压器次级的一个绕组有问题；D\(_{1}\)或D2接触不良，造成显示板单边供电。（2）大规模集成电路与显示板各相连引线的对应关系搞错。（3）各引线中有个别的虚焊、漏焊、相碰等现象。（4）R\(_{3}\)错接在D2的正端上。（5）电源变压器次级绕组同各端接错，造成显示板的同相位双边供电。这时变压器次级端无12伏电源。（6）集成电路本身有问题。根据以上几种可能性逐一排除。如果接通电源没有出现闪烁的12∶OO字样，则说明线路有故障，应停电彻底检查。
问：为什么该钟在使用过程中突然停止报时，而出现闪烁的12∶00字样，有时只颤抖，如何解决？
答：正常使用过程中，显示板变成了闪烁的字样，这表明大规模集成电路曾经中断过供电，使全部数码清零了。如果是电网停过电，只要重新校准“真实时间”及“预置时间”，数字钟仍会正常工作。如果是机内电源变压器引线虚焊，时通时断，就应及时排除。出现12∶00字样颤抖，则说明V\(_{DD}\)电压偏低（一般低于7伏）。这种情况多是：（1）电源变压器输出电压本身偏低。（2）受控的负载过重。（3）滤波电容C3质量欠佳，或焊接不良。一般来说6V×2电源经全波整流及C\(_{3}\)滤波可使VDD>7伏，而IC的工作电压为7～11V，所以只要V\(_{DD}\)在这个范围内就能正常工作。（以上颜文章答）
问：利用电容器降压将低压电器接入220V市电网的实例不少见。但在实际安装时为什么必须选用CZJ型或其他无极性电容器作降压电容，而不能用电解电容器作降压电容器？
答：电容器在降压的同时，还起镇流作用、定量供给电流的作用。由于CZJ型或其他无极性电容器的漏电流很小，因而漏电阻也就很大，能起镇流作用。此外它们的耐压高所以较安全。所以适于作交流市电的降压电容器。而电解电容器的漏电流较大耐压又低，使用不当会因过流而烧坏低压电器，也危及人身安全，故不宜用作交流市电的降压电容器。（朱笛）
