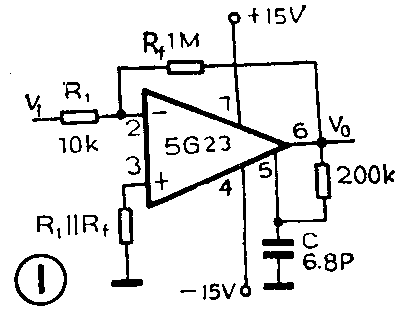

1、图1是一个放大倍数为100的集成运放反相放大器。小王想把此电路的放大倍数改为10,于是他将R\(_{f}\)换成了100KΩ,结果放大器的工作不正常了,即输入Vi为零伏时,输出V\(_{0}\)却有较大的交流电压,小王检查集成块及各元件均为良好,接线也正确。请你告诉小王这是什么原因,怎样解决。

2、图2为一反向放大器,∑点通常被称为“虚地”点,于是小王想,既然∑为虚地点,干脆将∑点接地,结果放大器的工作马上不正常了。想想看这是为什么?这时放大器的输出等于多少?

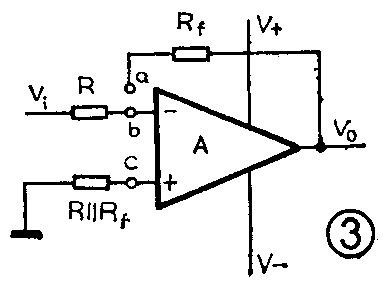

3、集成运放电路如图3所示。设该运放是理想的,试写出在下列几种情况时,输出V\(_{0}\)为何值?

(1)a与c相接,V\(_{i}\)≠0及Vi=0;
(2)a与b、c均断开,V\(_{i}\)≠0及Vi=0;
(3)b与“-”端断开或与“+”端断开
想想看答案
1.集成运放由于电压开环放大倍数很大,其内部的放大电路都在二级以上,这样在高频时放大器的附加相移就会超过180°。因此,集成运放闭环工作时,在某一高频频率上负反馈会变成正反馈而产生自激。为了消除这种自激,必须进行相位补偿,即在集成运放的相位补偿端附加一只电容。补偿电容的大小与放大器的闭环增益等因素有关,闭环增益越小,即反馈系数越大,放大器越易自激,此时补偿电容就要取得大些;反之就可取得小些。附表给出了5G23型集成运放在反向运用时不同闭环增益的补偿电容值。
由表可知,当小王将闭环增益从原来的100倍改为10倍后,由于补偿电容C未变,因此放大器产生自激,工作不正常了。解决的办法就是将C加大到100P左右,消除放大器自激。
2.∑点通常被称为虚地点,这是建立在集成运放电压开环放大倍数K很大(一般为10\(^{5}\))这一基础上的。比如运放输出为5V,则运放V\(_{+}\)、V-两输入端的电压差为 5V/105=0.05mV,接近于零伏。“+”输入端虽通过1.8K电阻接地,但由于集成运放输入阻抗一般都很高(大于200K),因此,V\(_{+}\)的电压为地电压。这样V-的电压即∑点的电压接近为地电压,所以称为虚地。但是毕竟放大器的K不是无穷大,随着输入电压V\(_{i}\)的变化,∑点相对于V+总是有一个很小的电压变化。如果将∑点接地,则V\(_{-}\)就恒等于地电压,Vi通过2K电阻与地相接而不能输进集成运放,此时放大器工作于开环状态,V\(_{0}\)与Vi无关,因此放大器工作不正常。由于集成运放K很大且输入端存在着失调电压、失调电流等因素,此时输出V\(_{0}\)将趋向于负向或正向饱和。
K(闭环增益) R\(_{1}\) Rf C
1 10KΩ 10KΩ 1000Pf
10 10KΩ 100KΩ 100Pf
100 10KΩ 1MΩ 6.8Pf
1000 1KΩ 1MΩ 不需补偿
3.(1).当a与c相接时,运放输出V\(_{0}\)通过Rf接到运放的“十”输入端,因此负反馈变成了正反馈。这时当V\(_{-}\)>V+时,则V\(_{0}\)有减小的趋势;减小的V0又反馈到“+”端,使“+”端电压较之“-”端更低。如此循环,放大器输出负向饱和。反之当V\(_{-}\)<V+时,放大器输出正向饱和。当V\(_{i}\)≠0时,如Vi为正,则“-”端电压大于“+”端电压,因此放大器输出负向饱和,反之则正向饱和。当V\(_{i}\)=0时,由于集成运放开环放大倍数K0很大,且输入端存在失调电压、失调电流以及其他多种原因,电压不可能绝对相等,因此输出饱和。由于“-”端较之“+”端电压既可能高也可能低,因此输出既可能负向饱和也可能正向饱和。
(2).a与b、c均断开时,运放处于开环放大状态,因K\(_{0}\)很大,运放输出饱和。当Vi=0时,同样由于上述原因,“-”端较之“+”端电压既可能高也可能低,因此输出既可能负向饱和也可能正向饱和。当V\(_{i}\)≠0时,如Vi为正,则负向饱和;反之则正向饱和。
(3).b与“-”端断开时,运放“-”输入端偏流为零,由于目前集成运放输入差分对基本上都是NPN硅管或N沟道的结型场效应管,因此此时的情况相当于“-”输入端加很大的负电压时的情况,因输出与“-”端反向,因此输出正向饱和。b与“+”端断开时,运放正输入端偏流为零,此时输出负向饱和。(鲁令年)
