图1是一种目前广泛应用的衰减反馈式音调控制电路。由于在电路中既有衰减又有反馈，因此一时不容易弄清对低音或高音到底是提升还是衰减。如果运用迭加定理来分析，电路的工作情况就将一目了然。

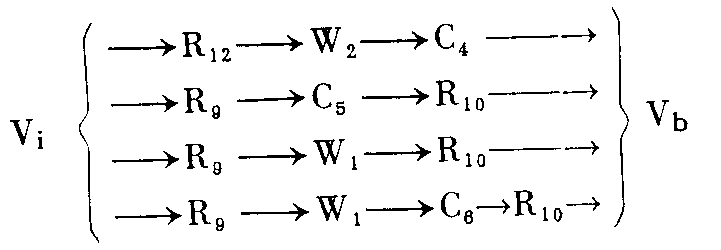

迭加定理指出，在任何线性电路中，每一支路的电压，都可以看成是各信号源分别作用时，在该支路所产生的电压的代数和。结合图1电路来说，基极的输入信号电压V\(_{b}\)，可以看成是由这样两个信号源分别作用的结果，即输入信号电压Vi在基极上形成的电压及输出信号电压V\(_{o}\)通过负反馈在基极上形成的电压。由Vi到达V\(_{b}\)共有四条通路，称为输入通路：

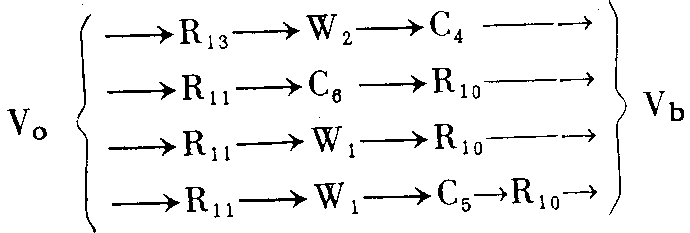

由V\(_{o}\)到Vb也有四条通路，称为负反馈通路：
运用迭加定理来分析电路的工作情况时，可以首先只看V\(_{i}\)对Vb的作用，将V\(_{o}\)对地短路；然后再看Vo对V\(_{b}\)的作用，将Vi对地短路。最后再将这两个结果综合起来。这样，就可以使电路的分析大大简化。
下面来分析电路的工作情况。图1中虚线上、下分别为低音、高音控制的基本电路，W\(_{1}\)、W2分别为低音和高音控制电位器，根据电位器中心头调节的位置不同，可有四种工作情况，下面逐一分析：
1．W\(_{1}\)调到A点——低音提升：W1调到A点时，C\(_{5}\)被短路。
（a）只考虑V\(_{i}\)对Vb的作用，不考虑V\(_{o}\)对Vb的作用时，等效电路如图 2（a）所示。显然这是一个分压式衰减电路，对低音频信号来说，C\(_{6}\)的容抗大，C6、W\(_{1}\)、R11支路的阻抗大，对V\(_{i}\)的衰减小，故Vb大；而对高音频信号C\(_{6}\)的容抗小，则Vi大部分被旁路到地，受到的衰减大，故V\(_{b}\)小。其结果高音频比低音频衰减得多，相对来说低音频信号被提升。
（b）只考虑V\(_{o}\)对Vb的作用，不考虑V\(_{i}\)对Vb的作用时，等效电路如图2（b）所示（即将图2a中V\(_{o}\)接地改为Vi接地）。不难看出，这是一个分压式负反馈电路，C\(_{6}\)对低音频信号的容抗大，负反馈弱，Vb被削弱得少；而对高音频C\(_{6}\)的容抗小，负反馈强，Vb被削弱得多，相对使低音频信号被提升。综合输入通路和反馈通路的共同作用，则得到当W\(_{1}\)调到A点时，低音频被提升的Vo/V\(_{i}\)曲线如图 2（c）。
2．W\(_{1}\)调到C点——低音衰减：W1调到C点时，C\(_{6}\)被短路。

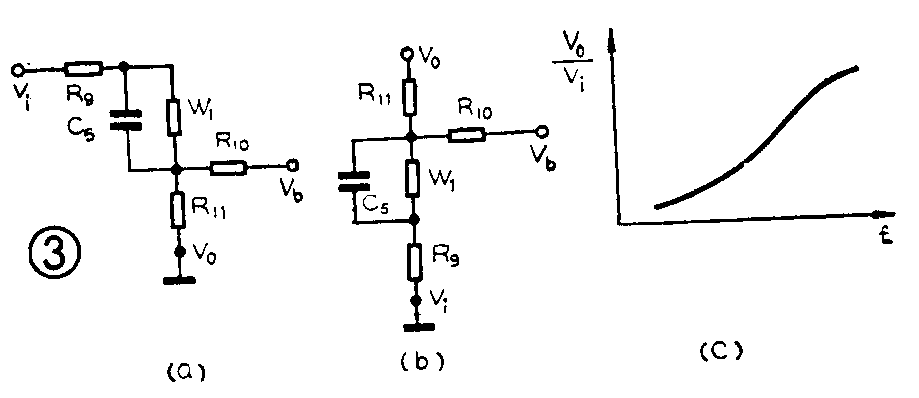

（a）只考虑V\(_{i}\)对Vb的作用，不考虑V\(_{o}\)对Vb的作用时，等效电路如图3（a）所示。对低音频信号C\(_{5}\)的容抗大，Vi受到的衰减大，故V\(_{b}\)小 ；而对高音频信号C5容抗小，V\(_{i}\)衰减小，故Vb大。结果使低音频信号相对地被衰减。
（b）只考虑V\(_{o}\)对Vb的作用，不考虑V\(_{i}\)对Vb的作用时，等效电路如图3（b）所示。对低音频信号C\(_{5}\)的容抗大，旁路作用小，负反馈强，Vb被削弱得多。对高音频信号C\(_{5}\)的容抗小负反馈弱，Vb被削弱得少，则相对使低音频被削弱得多。结果低音频被衰减。综合这两方面情况可知， W\(_{1}\)在C点时，低音频被衰减，其Vo/V\(_{i}\)曲线见图 3（c）。

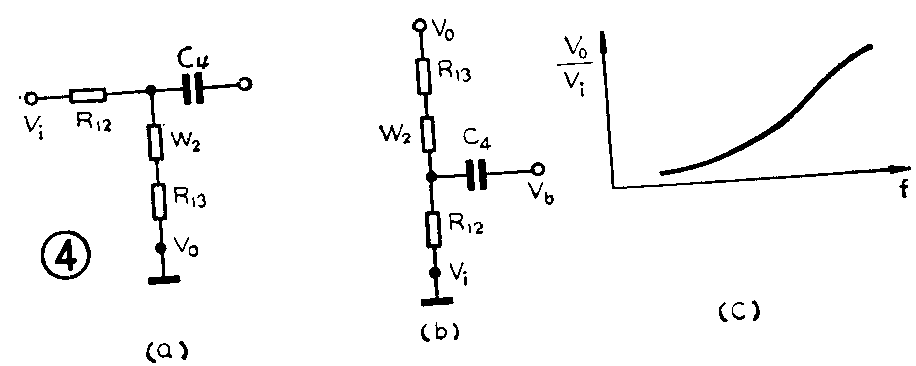

3．W\(_{2}\)调到D点——高音提升：（a）只考虑Vi对V\(_{b}\)的作用，不考虑Vo对V\(_{b}\)的作用时，等效电路如图4a所示。对高音频信号C4的容抗较小，则使V\(_{b}\)大，对低音频信号C4的容抗大则使V\(_{b}\)小；相对使高音频信号被提升。
（b）只考虑V\(_{o}\)对Vb的作用，不考虑V\(_{i}\)对Vb的作用时，等效电路如图4b所示。此时由于W\(_{2}\)值较大而R12值较小，负反馈作用可以不计。综合特性则W\(_{2}\)在D点时，高音频信号被提升，见图4（C）曲线。

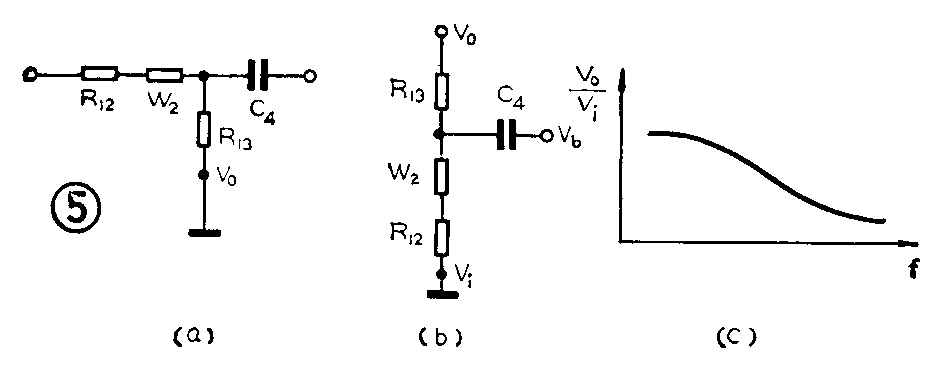

4、W\(_{2}\)调到F点——高音衰减：（a）只考虑Vi对V\(_{b}\)的作用，不考虑Vo对V\(_{b}\)的作用时，等效电路如图5（a）所示。由于W2较大，对V\(_{i}\)的衰减均较大，对高低音频的影响不明显。
（b）只考虑V\(_{o}\)对Vb的作用，不考虑V\(_{i}\)对Vb的作用时，等效电路如图5（b）所示。由于R\(_{13}\)较小而W2较大，负反馈作用比较明显，由于C\(_{4}\)对高音频的容抗小而对低音频的容抗大，则对高音频信号的负反馈强，相对使高音频被削弱。综合结果， W2在F点时，高音频被衰减。 V\(_{o}\)／Vi的曲线见图 5（c）。

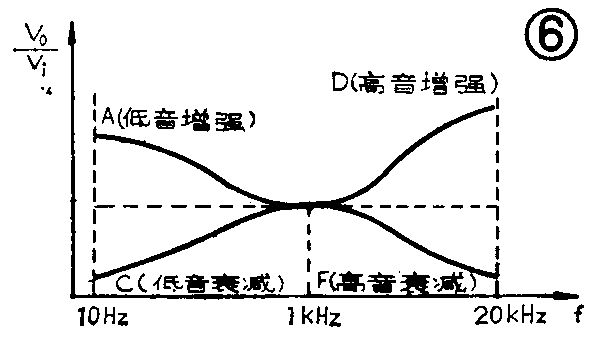

如果把1、2、3、4、所得的结果再综合在一起就可得到整个音调控制电路的V\(_{o}\)／Vi特性曲线见图6。
最后需要说明，以上仅对高音及低音控制的基本电路单独作了分析，而未考虑两基本电路之间的相互影响，如需定量计算或更精确分析，则应予考虑。此外，应用迭加原理，也可以分析其他形式的音调控制电路，或者其他的电子电路，往往都能使电路的分析更为清楚。(刘铁夫)
