以往发表的有关廉价电子表走时精度调整的文章,都是介绍走时偏快的电子表如何进行调整的,本文介绍一种业余爱好者对走时偏慢的电子表的校整方法。

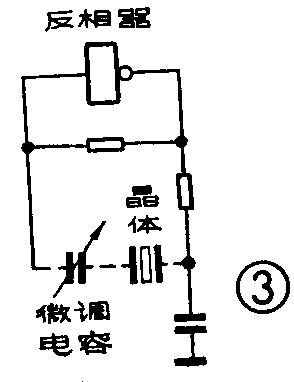

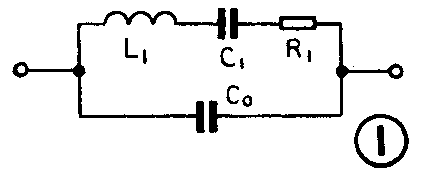

我们知道,石英谐振器的等效电路如图1所示,如果再串联一只电容C如图2所示,相当于使C\(_{1}\)的容量变小,使振荡频率增快,因此如果按图3所示将微调电容改为与石英晶体串联,就可使振荡频率增快,电容量越小,调快得越多,反之电容量越大,调快较少。

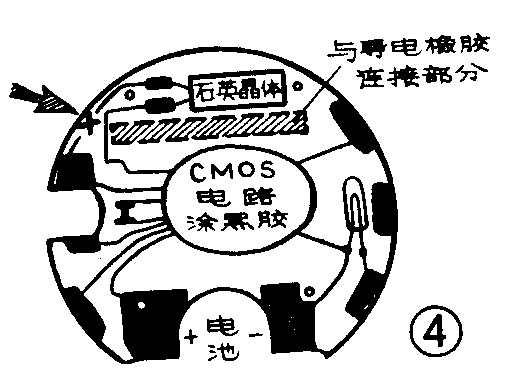

具体方法是:找到石英晶体的输入端,将电路板印制线的适当位置用小刀划断,如图4中打×处,在划断的印制线间串进一只小型高频瓷片电容,容量范围约为5~40pF。由于石英谐振器都是按实际工作条件设计的,自行串联一只电容后,会使振荡条件改变。因此调整的范围只能由实验决定,一般如果每天慢15~20秒时,串接的电容量为10~15pF,可以准备几只不同容量的小瓷片电容分别试验,或用两根φ0.21mm长约20mm的漆包线绞合起来,按走时快慢的需要,逐段剪短调整,使之达到合适的电容量(详见本刊84年第4期35页)。焊接时应注意尽量使用小瓦数电烙铁,并注意烙铁不能漏电,以防损坏CMOS集成块。(俞月涛 李东)
