当广大摄影爱好者试图动手自洗彩色相片时，往往遭到失败。为什么呢？这是由于彩色相片的冲洗远较黑白相片的冲洗为难。除了操作技术上的因素之外，它对冲洗液的温度及冲洗时间要求是相当严格的。一般购到的彩色相纸均标有冲洗液的温度（如上海牌为20℃±0.5℃，柯达 EP－2为32.8℃±0.3℃），而这么精确的温度是很难以在整个操作过程中保持的。其产生的后果轻的是相片色彩不鲜艳，重的则是灰蒙蒙的一片。应摄影爱好者的要求，本文介绍一种彩色相片冲洗恒温控制器，其温度控制范围为+15℃～45℃（实际使用为18℃、20℃、33℃、38℃几个常用温度），控温精度不劣于±0.3℃。
恒温控制器

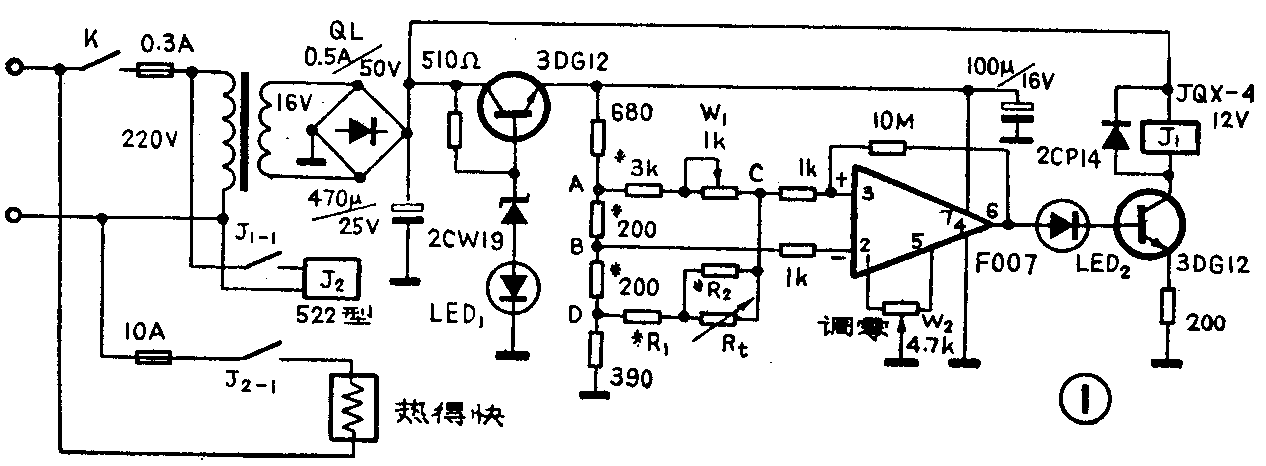

图1是恒温控制器的电原理图，其中R\(_{t}\)是一只负温度系数热敏电阻MF－51。16V电压经整流滤波后供给以热敏电阻Rt为主的测温电桥AD。B点和C点分别为电桥两臂对角线的中点，而运算放大器F007是用来比较B、C两点间的电位差的。它决定了是否加热。显然，对于上述电桥，当 R\(_{AB}\)×RCD=R\(_{AC}\)×RBD时电桥平衡，这时U\(_{BC}\)=0。在理想状态下，运放的输出电压处于中点电压。但是实际上这是不存在的，由于F007的放大倍数很大，故它的输出不是电源电压就是地电压。在这里假定它输出的电压为电源电压，则使继电器J1、J\(_{2}\)接通，开始加热升温。Rt由于受热而使阻值减小，电桥失去平衡，U\(_{BC}\)＞0，运放输出地电压，继电器释放，停止加温，使液体逐渐冷却。这时Rt的阻值变大直至U\(_{BC}\)＜0运放再次驱动继电器。这样周而复始就把液体控制在某一设定温度范围内了。
在图1中发光二极管LED\(_{1}\)是作为电源指示用的，它是一只发光的半导体二极管。当外电网电压波动时，由于2CW19的稳压作用，使得流过LED1上的电流变化将更为明显。我们可以根据它的亮度来估计外电网电压的大小。
由热敏电阻R\(_{t}\)等组成的测温电桥AD具有下列特点：
（1）由于电桥桥臂是在平衡点工作，且上下桥臂具有相同的阻值，故使电桥本身的温度系数可以相互抵消，以消除冬天和夏天温度刻度不一致的问题，并且对电桥电源的要求也大为放宽。
（2）电桥A、D间的电压是通过680Ω及390Ω电阻分压而得到的，这是因为F007一般是双电源工作的，在这里为简化线路而采用单电源工作，故必须对F007的输入端加上适当的偏置。实践证明采用上述偏置方法既简单又可靠，而线路变得十分简单。同时由于分压的结果，减小了R\(_{t}\)上的工作电压，在满足感温灵敏度的基础上，防止因Rt的自身发热而影响到控制精度。

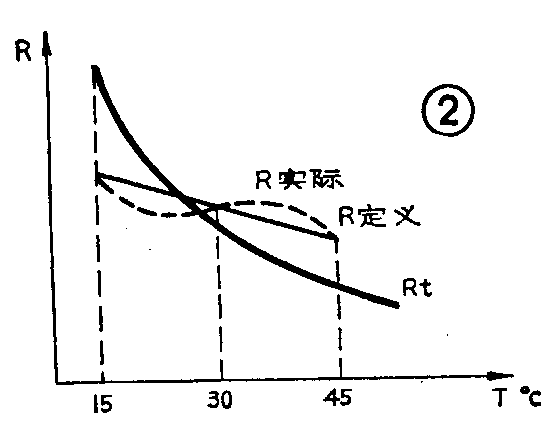

（3）上述电桥能获得线性化刻度。可以分析如下：由于热敏电阻的阻值与温度关系近似指数关系，且离散性较大（参见图2），为了使刻度具有线性，我们必须在R\(_{t}\)上并联和串联R1\(^{*}\)、R\(_{2}\)*、200Ω\(^{*}\)，且反复调整R1*、R\(_{2}\)\(^{*}\)、200Ω*使在15℃、30℃、45℃三点上能满足线性关系。实践证明，只要在始端、终端及中端电桥阻值满足理论定义值，则上述电桥的刻度也可以认为是线性的，它在其余点的误差也是很小的（大约为0.3～0.4℃）。
一般来说，由于热敏电阻的离散性很大，R\(_{1}\)\(^{*}\)、R2*、200Ω\(^{*}\)对每台仪器阻值都不相同。作为工厂批量生产，上述R\(_{1}\)*、R2\(^{*}\)、200Ω*都是通过计算机求解三元方程组而获得的，调试亦很方便。为便于业余制作，读者在仿制时也可以把电位器W\(_{1}\)改成指数式电位器，省去R1\(^{*}\)、R\(_{2}\)*，配合温度计进行自由刻度。可以选取一只热敏电阻，测出其阻值R45℃和R15℃,用一只等于R45℃的电阻来替换3K\(^{*}\)电阻，选用Rw＝R15℃－R45℃。这种方法能保证仪器控温范围为15℃～45℃，但刻度一般是不均匀的。如发觉控温灵敏度不够，可适当增加200Ω*的阻值。
图1中F007上的一只10MΩ电阻是正反馈电阻，它使运放变成一只施密特触发器，有适当的回差，以使继电器吸放不致过于频繁。
W\(_{2}\)为调零电位器，其调整方法如下：短路B、C两点，在6脚和BC间接一微安表，调整W2使微安表的指针回零，再断开B、C两点，拆除微安表即成。
LED\(_{2}\)是为使继电器J1可靠地释放不致产生误动作而设置的，同时它还是一只加温指示灯，可以明确地指示加温还是降温。
冲洗装置

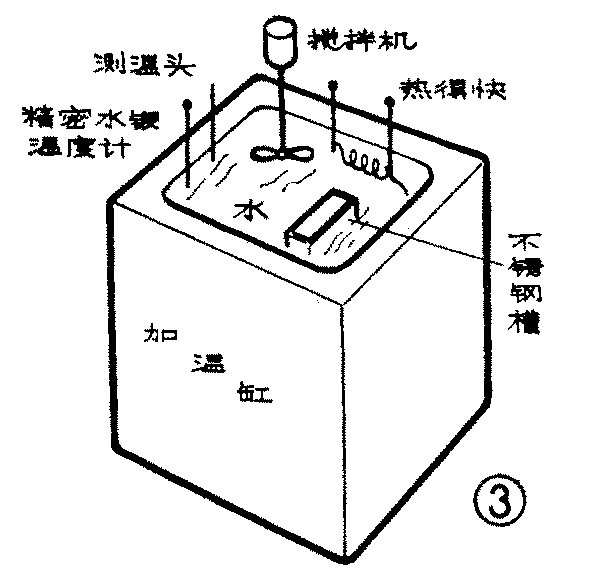

冲洗装置是由热得快（加热用）、搅拌机、不锈钢槽、加温缸、精密水银温度计及恒温控制器组成，参见图3。
先把不锈钢薄板制成一只长方形的槽，其具体尺寸视冲洗的相片大小而定。一般它的高度及宽度要求12英寸长，而厚度仅为1～2厘米，这是由于冲洗药液很贵，在业余条件下尽量做得小些。加温缸实际上是一只保温缸，里面灌水用来使冲洗药液保温。为了防止热量散失，加温缸应盖上盖子。热得快为加热元件，而搅拌机是用来搅拌热水的。如果不用搅拌机槽内液体与外面水的温度相差可达2～3℃，这是不行的。精密水银温度计是作为溶液的温度绝对标定而设置的。
使用
把热得快通过10A保险丝、继电器J\(_{2}\)的常开触点J2-1接入220V电网。调W\(_{1}\)设定控制温度，开启搅拌机，开启控温仪，使水恒温在某一温度。读取精密水银温度计读数，看其是否控制在所需温度，如不是则调整W1以至符合。然后把装有药液的不锈钢槽放入加温缸，等内外温度恒定后再行冲洗。应该指出的是，由于彩色相片冲洗包括显影、坚膜、定影及稳定等一系列过程，上述不锈钢槽应该多准备几只，由于本文的中心内容是谈温度控制器，其它问题不再赘述，图3也只是一张示意图。
热敏电阻的引出电极一般是个防水的，正规的方法是用不锈钢管护套加以密封，考虑到业余制作的具体情况，可以取一段长约20厘米的塑料套管，一端使其热合，从另一端放入热敏电阻及引出线后再使其热合防水。塑料套管直径不能过大，以防热敏电阻不能贴紧套管而引起导热不良。(王骏康)
