袖珍多用收音机

本文向广大无线电爱好者介绍一种袖珍多用收音机，它除了有普通收音功能外，还有助听、增进记忆、报警、信号寻迹、传声、节拍、催眠、产生中频信号、感应测电等多项功能。读者通过自行制作这种多用收音机，不仅可以得到一部实用的机器，而且还可以对本机涉及到的各种电子电路有个初步了解。

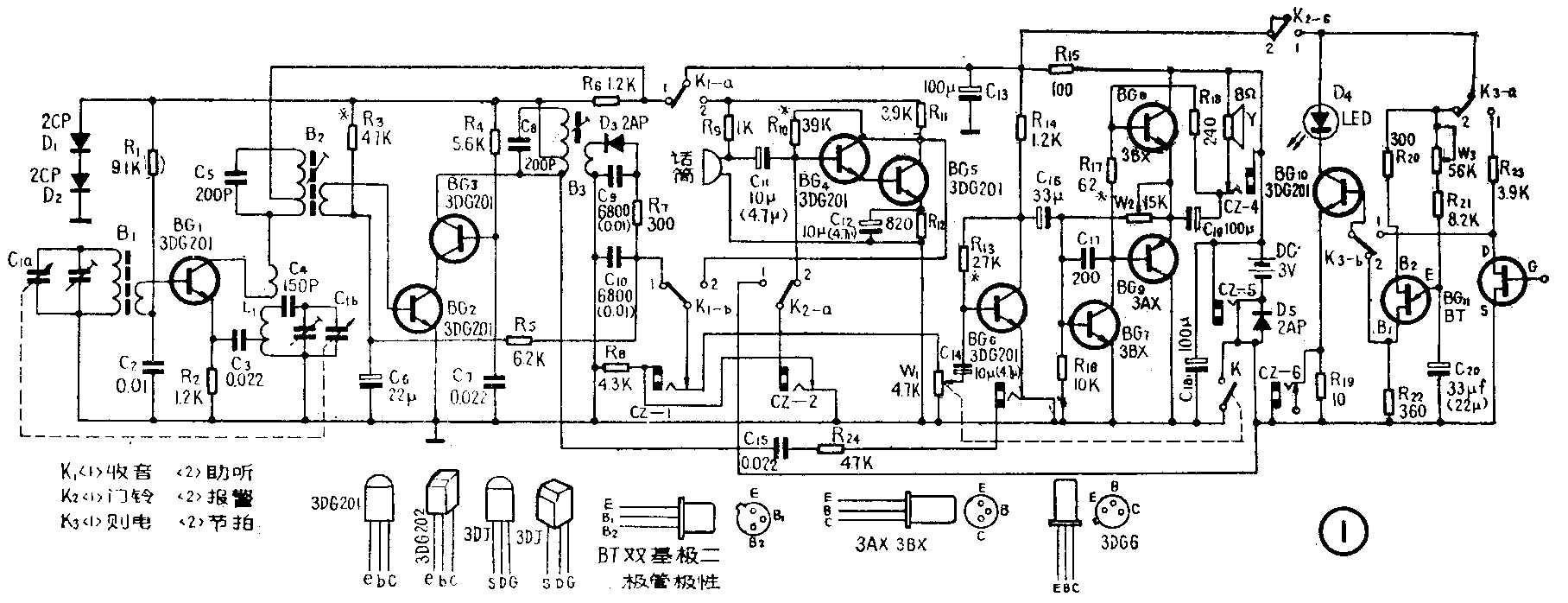

图1为本机的电原理图。它由以下几部分组成；①中波段收音机变频、中放、检波电路。磁性天线接收到的信号，经输入调谐回路进入由BG\(_{1}\)等构成的单管变频电路。在BG1集电极回路上得到的中频信号经第一中频变压器B\(_{2}\)送至由BG2、BG\(_{3}\)等组成的中频放大器。这个中频放大器采用共射——共基电路，增益较高，并可较好地实现阻抗匹配要求。中放后的信号经D3检波输出音频信号，同时检波后的直流分量通过R\(_{5}\)作为AGC电压送至中放偏置电路。各级的偏置电源由D1、D\(_{2}\)组成的稳压电路供给。这样可保证收音机的低电压性能良好；②低放及功率放大器。音频信号经BG6组成的共射极放大级放大，送至功率放大级。功放级采用OTL放大电路，输出管采用3AX、3BX不同极性的锗三极管。在电源为3伏时，可获得不小于100mW的不失真功率，输入灵敏度为10mV；③助听放大器。采用二端驻极体话筒，该话筒内部接有场效应管共源放大器，电阻R\(_{9}\)实际上是内部场效应管的漏极电阻。话筒的输出信号经由BG4、BG\(_{5}\)组成的复合放大级放大，在两管的集电极获得放大的声音信号；④节拍发生器。由单结晶体管BG11等组成驰张振荡器，在BG\(_{11}\)发射极接入由R21、W\(_{3}\)、C20组成的RC电路。由于单结晶体管的负阻特性，在发射极上可以得到周期性的锯齿电压，在B\(_{1}\)极上可以得到尖脉冲。调节W3改变RC时间常数，可改变振荡频率，频率调节范围在5Hz～0.2Hz之间。本机利用B\(_{1}\)极输出的尖脉冲，作为节拍脉冲;⑤测电感应放大器。由一级结型场效应管共源放大器构成。共源放大器有很高的输入阻抗，在其栅极没有靠近带电物体时，场效应管处于导通状态，漏极电压为低电平、接近于零。靠近带电物体时，感应电压的负半周幅度达到场效应管的夹断电压时，漏极输出高电平，这个高电平通过开关K3-b加至BG\(_{1}\)0基极，使 BG10导通，于是发光二极管D\(_{4}\)亮。

①收音：开关K\(_{1}\)拨至位置“1”时，收音检波级输出与低放及功放电路接通，同时也接通收音部分电源，于是组成一部完整的七管中波段收音机；②助听：开关K1拨至位置“2”，此时助听前置放大器电源电路接通，同时将助听放大器的输出信号通过K\(_{16}\)、CZ—1、W1接至低放及功放电路。在插孔CZ-4内插入耳机即成助听器，音量可由W\(_{1}\)控制；③增进记忆：实际上是利用助听器功能自说自听，达到记忆目的；④报警：K1拨至位置“2”，K\(_{2}\)拨至“2”，在插孔CZ-2内插入带有短路线的插头，将电位器W1旋至最大位置，如果断开短路线，从喇叭中可以听到约数百周的音频振荡声，这是由于声回授引起的。当短路线接通时，话筒输出信号被短路，振荡停止，喇叭中不会有声音，这样就构成了一个断开式报警器；⑤信号寻迹：在插孔CZ—1内插入寻迹笔插头，寻迹笔一端接地，另一端为寻迹端。此时本机只是作为一个低频放大器使用，可作为低频信号寻迹使用；⑥传声：在作为助听器份用时，在耳塞插孔CZ－4内插入扩音机600欧线路输入插头，则本机可作为话筒传声用；⑦节拍催眠: K\(_{2}\)拨至位置“ 1”，K3拨至“2”，此时节拍发生器接通电源开始工作，输出的节拍脉冲经发光二极管指示电路，驱动发光二极管发出节拍闪光。与此同时，如果在插孔CZ-6内插入耳机，则可听到雨点声，可实现催眠功能。在使用此功能时，收音机部分的电源可以关断；⑧中频信号发生器：K\(_{1}\)拨至“l”，将收音机调到有电台信号的位置，在插孔CZ－3插入开路插头，在非接地端可输出由该电台信号调制的465千赫中频信号，可供调试收音机用；⑨感应测电：K2拨至“1”，K\(_{3}\)拨至“1”，此时场效应管BG12接通电源， BG\(_{12}\)的栅极可感知数厘米范围内带电物体的带电情况，用发光二极管发光与否来判断周围的物体是否带电。

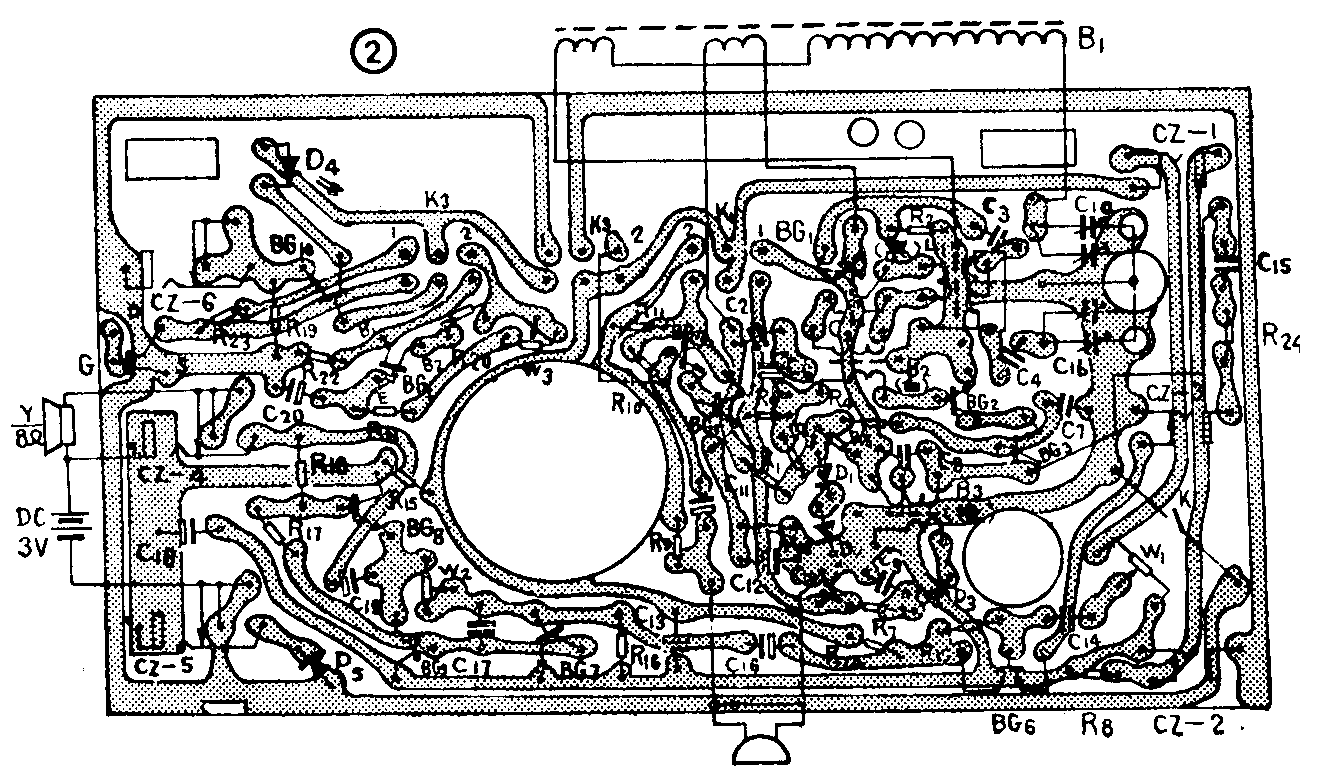

本机印刷板见图2。调试时应注意如下几点：

1．低放与功放部分：低放级BG\(_{6}\)集电极电位应控制在1.2伏左右。功放级是全互补 OTL电路，可通过调整W2使BG\(_{8}\)、BG9的中点电位为1.5伏。R\(_{17}\)是互补管的偏置电阻，可通过改变R17阻值使BG\(_{9}\)的集电极电流为3毫安左右。但要注意个能在接通电源时断开R17，否则会使BG\(_{8}\)、BG9因电流过大而损坏。W\(_{2}\)和R17可配合调整，使中点电压和BG\(_{9}\)集电极电流均达到要求。

2．收音机部分：BG\(_{1}\)工作电流约0.4mA，BG2工作电流约1mA。

3．助听部分：助听部分只单独调助听放大器就行了。可通过调整R\(_{1}\)0使BG4、BG\(_{5}\)集电极电压在1.5伏即可。因前置放大器是小信号放大，所以应选用噪声系数小的晶体管。当助听部分调好后，在不接耳机、W1滑臂处于最大音量（最上面）位置时，喇叭中应该产生因声反馈而形成的低频振荡产。否则就是前置放大器增益不够，可检查是否C\(_{12}\)已经失效，晶体管BG4、BG\(_{5}\)放大倍数是否过小。

4．测电感应部分：因构成感应侧电的电路极为简单，所以只要场效应管无问题，电路一般不需调整。可检查一下 BG\(_{12}\)的漏极电压，在无感应电压的情况下，漏极电压极小；有感应电压时，漏极电压较高。但因BG12与BG\(_{1}\)0直接耦合，受BG10基极输入饱和电压的限制，BG\(_{12}\)的漏极电压一般保持在0.7～0.8伏。该电压可使BG10导通，而驱动D\(_{4}\)亮，作为测电指示。

5．节拍电路：因本机的节拍脉冲频率很低，所以可直接用三用表测量BG\(_{11}\)E极的电压。只要电路起振，即可在E极上测到周期性的锯齿电压，此时在B1极上肯定会输出一系列相同频率的尖脉冲。如果E极上没有锯齿电压的变化，可检查B\(_{2}\)极上的电压是否正确（应为3伏左右），W3是否接触良好，C\(_{2}\)0是否失效等。节拍指示与感应测电共用一个发光二极管指示器，有节拍脉冲时，发光二极管会周期性闪光，调节电位器W3，可改变闪光频率。(郑晶)
