使用D7193AP或TA7193AP、TA7193P型色处理集成电路的彩色电视机（如金星C37－401、福日HFC－450G、日立CTP－236D、东芝C－2021Z等）有时会出现一种红色与青色、绿色与紫色、蓝色与黄色同时互相颠倒的色调畸变故障。例如：在收看彩色图象时，人物肤色变为青绿色，草地和树叶变为品红色，蔚蓝色的天空变为深黄色，黄色的军装变为浅蓝色。若收看彩条信号，除白条和黑条的位置正常外，其余的六条颜色的位置都发生了变化，出现在以荧光屏的垂直中心线为对称轴的镜象位置上，失真的彩条如图1所示，并且色饱和度有所下降，在黄条位置上出现的蓝条色较亮，蓝条位置上出现的黄条色较暗。

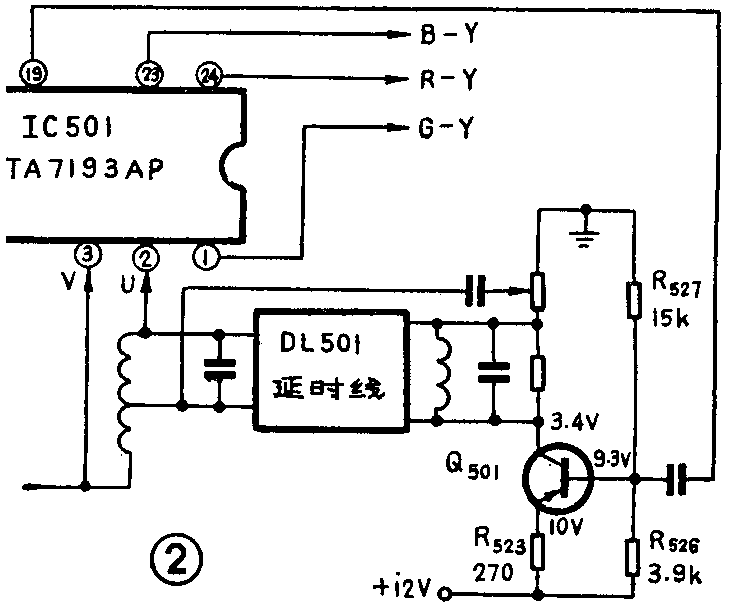

引起彩条顺序颠倒的原因有两个；一是由于延时解调电路（疏状滤波器）中的色推动三极管的直流偏置失常，使该管工作于深饱和状态；二是色推动管的基极与集电极之间可能发生击穿损坏或碰触短路。下面以图2所示的延时解调电路（金星C37－401型彩色电视机）为例进行说明。如果图中的色推动管Q\(_{5}\)01出现上述两种故障时，从TA7193AP送到色推动管Q501的复合色度信号就得不到180°的倒相和放大，而直接通过Q\(_{5}\)01的基极，集电极进入延时线DL501进行无相移的U、V色信号分离，于是延时解调电路输出到TA7193AP的②脚与③脚（即集成电路内B－Y与R－Y的同步检波器输入端）的U和V色度信号就产生180°相位失真。因此，TA7193AP的输出的B－Y、R－Y色差信号都反相180°，即在屏幕上显示为三基色与三个补色同时互相颠倒。因为亮度通道中的亮度信号（Y信号）相位正常，所以越靠近左边的色调（如黄条位置上的蓝条）越亮，越靠近右边的色调（如蓝条位置上的黄条）越暗。
在用分立元件进行色处理的彩色电视机中，造成这种“倒色”故障的原因一般有两个：一是送往B－Y与R－Y同步检波器中的色副载波相位反相180°；二是送往B－Y与R－Y同步检波器中的U、V色度信号都发生了180°的相位失真。而用集成块TA7193AP进行色处理的彩色电视机，若集成块内的色副载波在恢复过程中有相位失真的话，则4.43MHz的振荡电路很容易发生停振，呈现无彩色故障。所以当我们遇到这种“倒色”故障时，可不必怀疑色副载波恢复电路，而直接测色推动管各极的直流工作电压，检查上偏流电阻R\(_{527}\)发射极电阻R523的两端有无碰触，下偏流电阻R\(_{526}\)有无变值，开路或假焊，色推动管的基极与集电极有无击穿或短路。
要注意，在修理色调畸变故障时，应先关掉色饱和度旋钮，看看能否显示不偏色的黑白图象，如果能显示，即可排除末级三个视放电路有故障和白平衡失调的可能性，故障肯定在色处理电路中。如果关掉包饱和度旋钮后，出现偏色图象，则应先修理显象管外围电路，而色调畸变故障不一定是色处理电路引起的。(刘永康)
