图象通道故障部位的判断

🏠 首页 《无线电》杂志 1984年 🔗 第261期 🔗 第20页 分类:电视技术 🔗 李福祥 🔗, 汪锡明 🔗

在本刊1983年第一期《电视机修理的一般规律》一文中已讨论过,修理规律可以概括为:一修电源;二修光栅;三修图象及稳定;四修伴音及其它。这就是说,电视机要在电源和光栅基本正常的情况下,才能着手修理有关图象及图象稳定的各种故障。

一、图象通道的常见故障

1.无图象,又可分为①无图象无伴音;②无图象有伴音;③无图象,雪花杂波正常,杂波声音也正常;④无图象,无雪花杂波或杂波很弱;⑤某一频道无图象而其它频道正常;⑥图象时有时无。

2.图象弱(对比度淡):又可分为①图象弱可同步;②图象弱不同步;③图象弱对比度失控。

3.图象太强(习惯称为图象过荷),又可分为①对比度太弱无中间层次;有时有白色镶边;②对比度太强,图象扭曲。

4.图象不同步:又可分为①水平不同步;②垂直不同步;③水平、垂直都不同步;④图象顶部流失。

5.图象质量不好;又可分为①图象模糊不清;②出现浮雕式图象;③图象向右侧拖尾;④图象重影;⑤图象扭曲摇摆;⑥图象上出现回扫线;⑦图象变为负象。

6.图象上有干扰:又可分为①同频干忧;②火花干扰;③网纹干扰;④伴音干扰;⑤条带干扰。

二、图象通道的有关电路

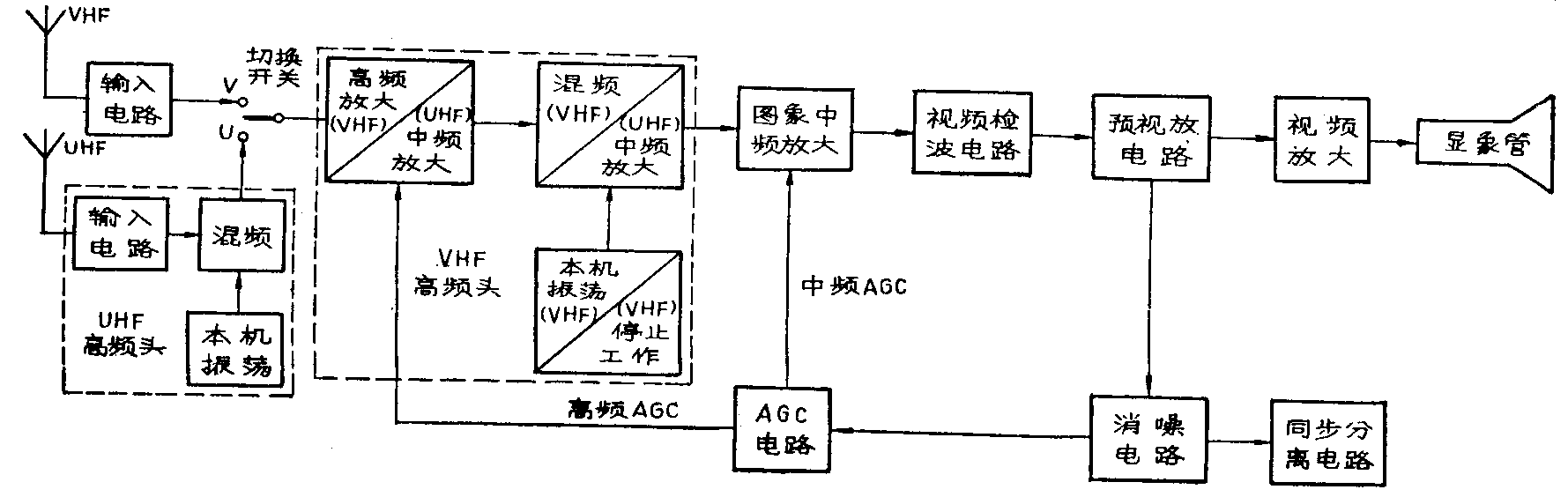

与图象故障有关的基本电路,大致如图1的方框图所示。即:高频调谐器(高频头)、图象中频、视频检波、视频放大、杂波消除、同步分离、自动增益控制(AGC)等电路。当电视机发生图象故障时,首先应判断和区分故障是在上述各有关电路的哪一部分,然后再对这部分电路作深入细致的检查和测试。

图1
图1 🔍原图 (1779×564)

三、图象通道的检查与判断

(一)根据荧光屏上的雪花杂波情况来分析判断故障部位

1.雪花杂波很大,这说明电视机的视频放大电路、视频检波电路、图象中频放大电路都基本正常,故障可能在高频头或高频AGC电路。

2.无雪花杂波或很小,这说明电视机图象中频放大电路或视频检波放大电路有故障,使前级电路送来的杂波信号不能正常放大。

3.无雪花杂波并且有明显的回扫线,这表明视频放大电路有故障,使消隐信号不能正常的加入,杂波信号不能顺利的通过。

(二)根据伴音的有无来分析判断故障部位

电视机的伴音正常,说明高频头电路工作基本正常,而图象中频电路也大致上能正常工作,但不能排除图象中频电路的频率特性变坏的可能性。这时应主要检查视频检波电路,必要时还可考虑图象中频及AGC电路。

(三)根据接收不同频道的电视信号的情况来分析判断故障部位

1.当送入VHF的Ⅰ频段某一频道信号(例如二频道)不能得到正常的图象时,可以再改送入VHF的Ⅲ频段某一频道信号(例如八频道)试试,如果图象正常了,说明故障在高频头的VHF频段的有关电路内,对于机械式高频头,故障在频段切换电路内。

2.当送入VHF各频道信号时,不能得到正常的图象,而送入UHF频段信号后,图象正常了,说明故障在高频头的VHF电路内,但VHF频段的高放管和混频管可以正常工作。分析时可参照图1。

(四)注入直流脉冲信号来分析和判断故障部位

一个低频的直流脉冲信号包含了从低频到高频丰富的频率成份,因此我们可用这样的信号来检修高频、中频和视频电路。在检修中,常用万用表的欧姆档作为直流脉冲信号源。具体方法是:把万用表放在欧姆档,一端接地,另一端去触碰高频、中频、视频电路中晶体管的基极或集成电路的信号输入脚。如果电视机正常,在表笔触碰电路的同时,光栅上就有水平的条纹出现,改变不同的欧姆档,就可以改变送入的脉冲大小。检修时,可先从视频输出级的基极开始触碰,再逐步向前移动信号输入点,经中频各放大级到高频头,然后再到天线输入端。如果在触碰某一级时,光栅上有明显的反应,而触碰下一级时,光栅上无反应,则说明故障在此范围内。例如某台电视机,在触碰预视放时,光栅上有明显的反应,而在触碰中频电路某级时,光栅无反应,这说明故障在中频电路里。

对于高频和中频电路,有时把万用表放在直流电压档,利用万用表本身感应的杂波信号,去触碰刺激电路,在光栅上也可以看到这种杂波信号的反应,而且这种反应比上述直流脉冲的反应还要灵敏些,因此也可以采用这种方法去检查电路。

如上所述的检查方法,优点是简单和方便,但是它的不足之处是,只能证明信号能否通过电路,而不能说明电路的增益及通频带等技术要求是否正常。

(五)用信号发生器来分析和判断故障部位

用信号发生器检查实际上就是信号注入法,因此检查方法与上述第四种方法基本相同。在检查视频电路时,可用彩条信号发生器(或其它电视信号发生器)从预视放基极或视频检波输出端送入视频信号,观察荧光屏上能否出现正常的彩条(或其它图形)图象,如果能出现正常的图象,说明视频放大电路、同步电路都正常,如果不能显示正常的图形,则说明故障在这部分电路中。

在检查中频放大电路时,可用图象中频信号发生器,自图象中频电路输入端送入图象中频信号(我国为37MHz,并加图象调制),如果能显示正常图象,说明图象中频电路、视频放大电路都正常,如果不能显示正常的图象,则说明故障在图象中频电路中。

在检查高频头电路时,可用彩条信号发生器,从电视天线送入高频已调电视信号,如果能显示正常的彩条图象,说明图象通道基本正常,如果不能显示彩条图象,则说明故障在高频头电路内。

在业余条件下,如果没有上述仪器,也可用一台好的电视机作为代用信号源,其高频头输出可作为图象中频的信号源,其视频检波或预视放输出可作为视频信号源。

(六)用人工AGC的方法来分析和判断故障部位

在图象通道中,高频头电路,图象中频电路、视放检波及预视放电路,通过AGC电路构成增益能自动控制的闭环电路,当这些电路中的某一点发生故障时,就有可能影响整个回路。如果采用上述几种方法,还难于判断故障部位,可考虑采用人工AGC方法,具体方法有以下几种:

1.切断高放AGC和中放AGC的连线,用电位器分压,取得适当的AGC电压,分别送入高放电路和中放电路,使各电路之间互相无牵连。

2.利用电视机原有的电路,提供适当的AGC电压。例如:一般高放AGC是延迟动作的,如果在未加动作前用一个分压电路给高放提供一个基本的AGC电压,这样我们只要切断延迟AGC信号输入,使这个基本的AGC电压不变化(不受AGC电路控制),就能切断AGC电路对高放电路的牵连。

采用人工AGC后,再用上述几种方法进行检查和判断就比较容易了。

(七)用部件代换的方法来检查和判断故障部位

有的电视机中,高频头、图象中放、视频放大等电路都是独立的组件,并采用插接的方法,因此在检修时可以简便地进行代换。例如:国产KP-12型高频头,除了高频输入线和中频输出线外,只有12伏电源和AGC电压两根导线。它可以简便地代换各种国产电视机的高频头和图象中频与我国相近的(例如38.9MHz)各种国外电视机的高频头,当代换后,图象正常了,也就说明故障在高频头电路里。

四、实际故障举例

例1:菊花牌311型电视机,出现无图象无伴音的故障,并且荧光屏上一点杂波也没有。

根据光栅上没有雪花杂波,可以初步判断故障在中频放大或视频放大电路。

按照前述第四种方法,给电路送入直流脉冲信号,当表笔触碰视放管2BG\(_{5}\)基极时,荧光屏上有明显的黑带杂波,再触碰预视放管2BG4基极以及检波二极管2D\(_{1}\)的正极与负极等都有反应,而触碰第三中放管2BG3基极时,光栅上无反应,因此初步断定故障在第三中放到视频检波这段电路中。测量第三中放管各脚电压,发现集电极无电压,再测中周2L\(_{5}\)的直流电压输出脚,也无电压,而2L5的中心头直流电压输入脚有11.5V电压。关机后,用欧姆档测2L\(_{5}\)阻值,发现2L5内部断线,更换新中周后,故障排除。

例2:飞跃12D4型电视机,出现信号弱、杂波大的故障。

根据雪花杂波大的现象,可以初步判断出,电视机的视放电路、中放电路基本正常。

检修时,先用中频信号发生器给中频放大电路输入端注入信号,电视机显示正常图象,这说明图象中频电路,视频检波放大电路都正常,故障可能在高频头电路内。

检查高频头电路,用万用表测量高频的12V电压及AGC电压均正常,再测高放管、混频管、振荡管各脚电压均正常。改用高频电视信号,自高放管基极送入电路,荧光屏上图象正常,再从天线送入高频信号,图象还是信号弱杂波大,从高频输入电路切换开关之前送入高频信号,图象反应仍然如此,而从切换开关之后送入,图象完全正常。这说明故障在切换开关内,认真检查切换开关,发现开关的塑料座变形而导致切换开关接触不良,把开关塑料座紧固螺丝,加垫片,使塑料座抬高,故障立即排除。

例3:一台昆仑牌B315型黑白电视机,故障现象是浮雕式图象,在播送活动图象时,图象向右有很长的拖尾。送入黑白格静止图象检查,看不出什么不正常的地方,送入彩条图象信号检查时,从左数第三、四条较暗,第五条比第四条还亮。

用信号发生器自预视放输入端送入视频信号,故障现象没有消除,说明故障在视频放大电路中。用万用表测量视放管各脚电压,基本正常。再测量二极\(_{13}\)前后的电压,都是3.4V,这说明这个二极管没有很好导通或是二极管击穿,取下二极管检查,发现正向和反向阻值都是70Ω,换新的二极管后,故障排除。(李福祥 汪锡明)
