这只频道差转器可以将18到20频道的电视信号差转到2频道。增益可以达到30dB以上。并且允许电源从12伏下降到9伏时也能正常工作。差转器直接焊一根长约15厘米的铜丝作天线。其输出端是300Ω对称平衡输出，可以用300Ω平行馈线接到电视机的室外天线插扎上，这时构成了闭路状态，既减少了本机干扰，又减小了差频辐射对其他机器的干扰。而且还可以远离电视机放置差转器，使具有最佳的接收位置。所以这只差转器具有结构简单制作容易，使用方便，性能良好的特点。
一、工作原理

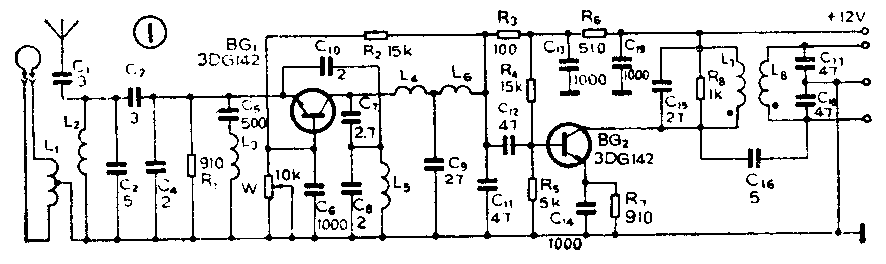

电路主要分两个部分：振荡变频部分及差频放大部分，电路如图1所示。
变频部分采用了单管变频电路。输入部分有一个由分布参数L\(_{2}\)、 C2组成的调谐回路，谐振于18频道（以下均以18频道为例说明原理）。天线接收到的18频道信号通过C\(_{1}\)送入，（或由环形天线通过L1耦合给L\(_{2}\)）经过调谐回路选频，再经C3与 C\(_{4}\)组成的分压电路分压后输入晶体管BG1的发射极。BG\(_{1}\)为共基极接法，可以降低对晶体管的频率要求。变频电路的振荡回路主要由L5C\(_{8}\)决定频率。电容器C10是振荡反馈电容。在BG\(_{1}\)的集电极回路通过一个由C7和L\(_{4}\)组成的分频电路将振荡频率信号与差频频率信号分开，振荡频率信号通过C7馈送到振荡回路。2频道的差频频率通过L\(_{4}\)馈送到由C9、L\(_{6}\)、C11组成的π型带通滤波器。同时在BG\(_{1}\)的发射极与地之间还接了一组由L3、C\(_{5}\)构成的串联谐振回路，其中心频率也是2频道（61MHz）。这样变频级对于差额（2频道）而言，相当于共发射极的放大器，提高了变频的增益。
该变频器有几个特点：①振荡频率比信号频率低一个差频数值，是以下差频方式工作的，所以不改变原信号频谱结构，也就是说伴音载频仍然比图象载频高6.5MHz，仅仅是都向下平移了一个振荡频率的数值；②由于输入频率高，所以要考虑用分布参数元件构成电路，L\(_{2}\)实际上是一段小于λ／4的终端短路的微带线，在这里起电感作用；③振荡电路是变形考毕兹式，波形较好，谐波较少。④采用分频器的形式分离出高频率的本振信号与低频率的差频信号，使两者的调整不相互牵制。⑤采用了接在发射极上的L3，C\(_{5}\)串联吸收回路来提高变频增益，而且回路是低值的，使得有足够的带宽。⑥BG1的差频信号是通过π型带通滤波器输送到下一级的，因为本振频率（453.5 MHz）与18频道信号（中心频率 514.5 MHz）都远高过2频道（中心频率6lMHz）的信号频率，而π型带通是属于低通型的（两臂的电容随频率升高容抗减小，趋向于零）滤波器，所以用它来选出61MHz的“低频”信号效果是比较好的。
差频放大部分。这一级是共发射极放大器，输出采用双调谐回路。由于高频头是双峰特性，所以本差转器的特性曲线应比较平坦，带宽要宽一些，下降3dB点的带宽应有10MHz左右。而且经实践证明，不要调成双峰，单峰时接收效果好。输出回路的中心频率是61MHz。
二、元器件的选择
差转器采用的晶体管应有足够高的f\(_{T}\)，一般来讲，BG1要求使用f\(_{T}\)＞600MHz的即可正常工作，噪声应不大于4dB,β＞20以上就可以了；对 BG2的要求就更低一些了，f\(_{T}\)大于250MHz的3DG6C也可以代用。但是要想比较理想最好还是采用超高频晶体管。（如副品3DG142）

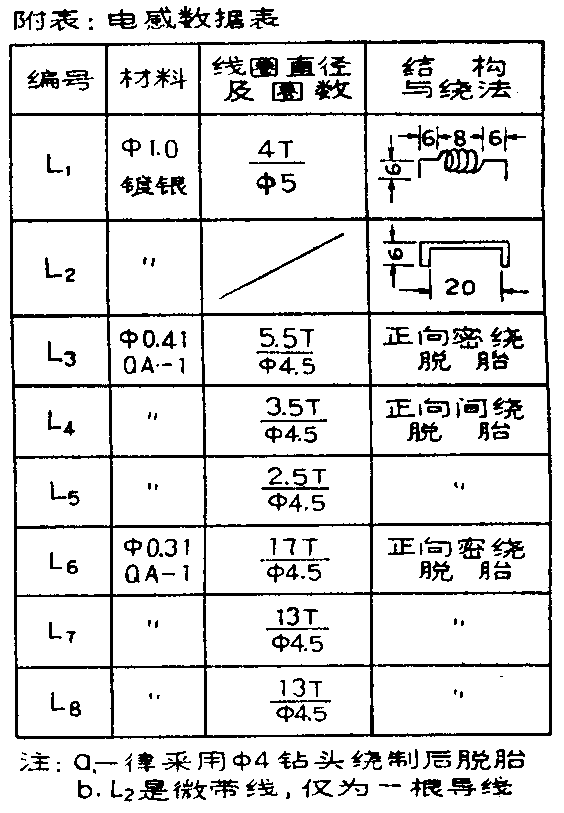

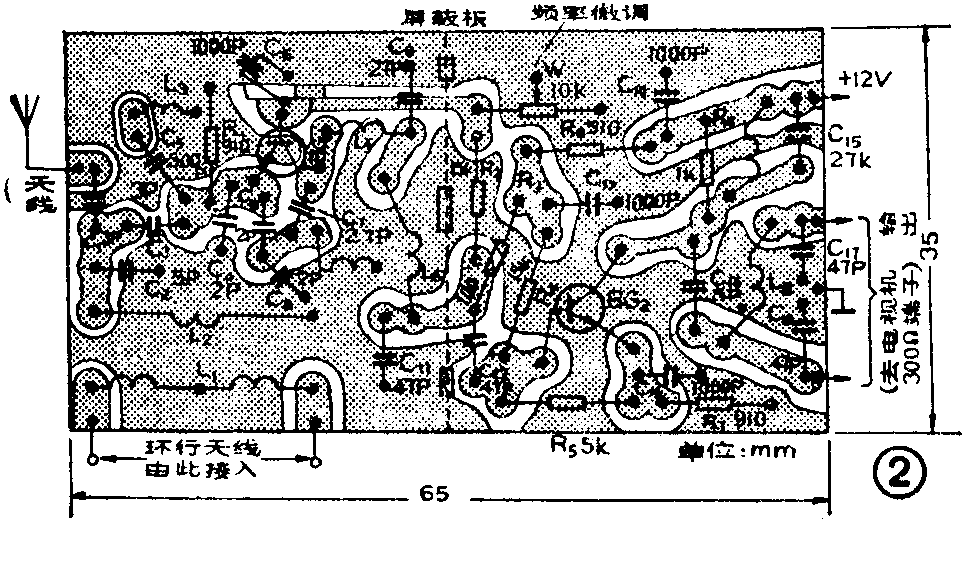

电阻一律用小型 1／8W碳膜电阻。电容一律用瓷片电容，如果有条件C\(_{7}\)、C8、C\(_{1}\)0应采用具有-470×10\(^{－6}\)以上的负温系数的元片电容（顶部有红色标的即可）。电感线圈绕制的数据见表所列。L2实际上是一段线段，焊接在线路板（图2）上时注意其高度距底板约为1.5毫米。所有线圈均用φ4直径的钻头绕制后脱胎而成，一律无骨架，无磁心。（表中所列的线圈直径是指线圈的中径，而内径均为φ4～φ4.2）
三、装制与调试
装制中要注意以下几点：①电容C\(_{6}\)应为无引线电容，（将普通磁片电容器的脚剪去，刮掉两边的绝缘物，就改制成为无引线电容了）需要嵌入线路板上的长方孔内直接焊在复铜板上；②晶体管要尽量贴近线路板，换言之，管脚要尽量短；③电容器C3要留一只脚，长10毫米弯个圈，再焊到线路板上，使之起一个小电感的作用，就不再专设电感了；④输出回路的L\(_{7}\)、L8两线圈要在同一轴线上，（相互距离先放在2毫米左右）。
将放大与变频两部分用隔离片隔开。隔离片用三只脚焊在印制板的地上。整个差转器调试完毕要用屏蔽罩罩起来，并与印制板的地焊牢。
本差转器只要数据正确、安装工整无误，调试还是比较简单的。最好用扫频仪进行调试。下面分别就用扫频仪和业余两种调试方法作一介绍：
1．扫频仪调试法：
本机需要用两种扫频仪：一种是VHF扫频仪，型号是BT－3，另一种是UHF扫频仪，型号是BT－20，当然其它型号的也可以。①先用BT－3型扫频仪调2频道，方法是：a将扫频仪放在I波段（中心频率置61MHz）；b将衰减档置10dB；c通过隔直流电容（1000pF）将扫频仪输出接到BG\(_{1}\)的基极。调整L7、L\(_{8}\)、L6、L\(_{4}\)使四个回路均调谐到2频道的中心频率61MHz，并通过调整L7、L\(_{8}\)的距离使带宽达到10MHz左右。②再用BT－20型扫频仪调整18频道。a将扫频仪输出接到差转器天线端子上，探头接在L8的一个端子上；b调整L\(_{5}\)的匝距使峰值出现在514.5MHz上；c调整L2印制板间的距离，使增益最高即可。
2．不用仪器的调试法：
将差转器与电视机上联接好，电源直接利用电视机的+12伏电源。当有18频道电视信号的时候，在天线端接上15厘米的线段作天线。①首先调整L\(_{5}\)的匝距，要用竹片等非金属调试棒细心拨动，使电视机上收到的杂波最强。②调整L7、L\(_{8}\)的电感量，使图象清楚。③再调整L3吸收回路线圈使图象进一步增强。④再调整L\(_{7}\)、L8的耦合使图象和声音兼顾，最后调整一下L\(_{2}\)的高度，使图象声音进一步改善。这是第一个调试循环。⑤再重复一下第①到第④步骤，使情况最好调试即完毕。
最后说明一点：在调试之前，先微调电位器W调整在使BG\(_{1}\)的电流Ie为2毫安的位置上。调试完毕后，这个电位器供微调电台用，它的调整范围约2.5MHz，其作用相当于高频头的微调，但范围较大，故可作为选台之用。(许学诚)
