当稳压器输出端接入了电容之后，万一输入端发生短路时，该电容器的放电电流有可能破坏稳压器调整管E、B结。图4（见上期）中的二极管D\(_{1}\)就为了保护调整管E、B结而接入的。如果能保证输入不会出现短路情况，或输出电压低于7V，就不需要接入D1管。
图4中的电容C\(_{2}\)是为旁路电阻R2两端的纹波电压而加的。由于R\(_{2}\)上的电压是输出电压的组成部分，加上电容C2后，可以明显地提高稳压器的纹波抑制比。C\(_{2}\)容量增大到10μf时，稳压器可有 80dB的纹波抑制比。若再加大C2容量，效果就不明显了。
在外接电容C\(_{2}\)以后，电阻R2上电压超过7V的情况下，当输出端发生短路时，电容C\(_{2}\)将通过稳压器的调整端向输出端放电，有可能烧毁稳压器中的放大管T20的E、B 结。为此，在电阻R\(_{1}\)上并接一只二极管D2（2CP12）。若R\(_{2}\)上电压低于 7 V或 C2容量较小（＜1μf）时，D\(_{2}\)可以省去。

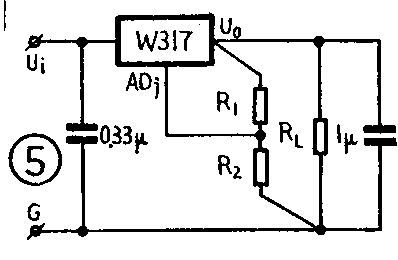

稳压器是依靠外接电阻给定输出电压。所以R\(_{1}\)和R2的连接正确与否将影响稳压器的负载调整率。一般应将R\(_{1}\)紧接在稳压器输出端和调整端之间。否则输出端流过大电流时，将在线路上产生附加的压降，影响IR1电流的大小，造成 U\(_{R2}\)电压变化。电阻R2的接地点应该与负载电流返回的接地点相同，否则电阻R\(_{2}\)上的压降附加有地线上的压降，造成输出电压的变化。形象化的接线示意图如图5。此外，电阻R1和R\(_{2}\)还应选择同种材料制做的电阻，其阻值精确度应尽量选择高一些的，温漂尽量小一些的，以保证稳压器输出电压的稳定度和精度。
实例
1．电视机用+12V慢启动电源。

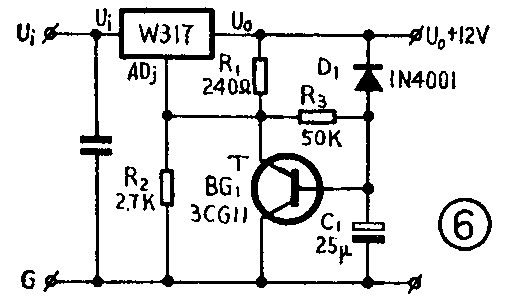

控制W317调整端的电位，可以实现对稳压器输出电压的各种控制。输出电压为+12V的慢启动稳压电源，适用于电子管灯丝加热类的负载。用于电视机可以延长显象管的寿命。其稳压电路示于图6（未画出整流滤波部分）。图中电阻R\(_{2}\)上并联了一只PNP晶体管，一只电容C1和电阻R\(_{3}\)。该稳压电路刚接通电源时，由于C1上的电压不能突变，晶体管饱合导通，将R\(_{2}\)短路。此时稳压器输出电压约为1.25＋0.25=l.5V。随着C1逐渐充电，晶体管逐渐退出饱合区，其U\(_{CE}\)电压增大,R2上的电压也随之增大，稳压器输出电压慢慢升高，直至C\(_{1}\)充电完毕，晶体管截止，稳压器输出电压达到规定值。输出电压升至规定值的速度，可由R3C\(_{1}\)时间常数确定，二极管D1用于输出端短路时泄放C\(_{1}\)上的电荷。
2．输出电压连续可调稳压电源
图7是一个0～30V输出电压连续可调的稳压电源电路图。该稳压电源比基本应用电路增加了一组负压电源，它是用一只 1.25V的稳压管DW（CJ113），形成对地为-1.25V的负压的，将可调电位器W的一端接在该负压点，负载R\(_{L}\)仍旧接在稳压器输出端与地之间。这样，便组成了一个能从OV起的输出电压连续可调的稳压电源。
3．输出高电压的稳压电源
一般的集成稳压器只适用于输出电压在30V以下的场合。而采用W317型集成稳压器，接成悬浮式电路，并增加适当的保护元件，可以组装成输出电压高于100V的高压稳压电源。

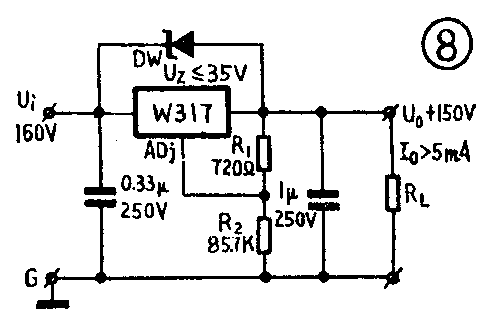

由稳压器基本电路可知，只要提高电阻R\(_{2}\)的阻值，就能获得高输出电压。在正常情况下，稳压器W317所能承受的电压并不高，输出电压的绝大部分是施加在R2上的。为了防止启动瞬间，集成稳压器本身承受的电压过高损坏，需要在其输出和输入端之间接一只保护用的稳压管D\(_{W}\)，该管稳压值必须小于W317的耐压值（如≤35V）。图8是一个输出电压为+150V的高压稳压电源电路图。其中R1为720Ω、R\(_{2}\)为85.7K。该电路应用时不能在空载下工作，若要求空载时保持稳压，则R1不得大于240Ω，但这时R\(_{2}\)的功耗很大，使用中应予以注意。(李龙文)
