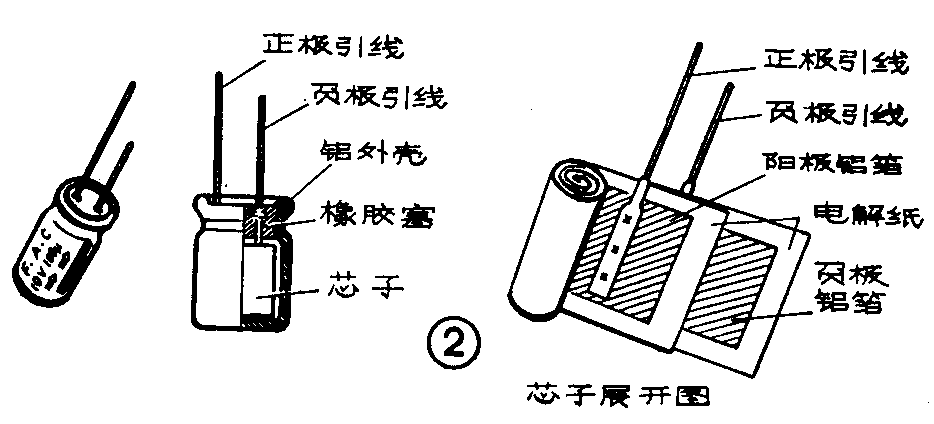

许多读者对铝电解电容器比较熟悉，它是采用卷绕式结构，即把铝箔作为阳极材料，经过腐蚀增大表面积，形成介质，铆上引出线，与纸一起卷成芯子，浸渍工作电解质（绝大多数是糊状液体），装入外壳，密封卷边而成。典型结构如图2所示。
这里向读者介绍一种用金属钽（Ta）作为阳极材料的钽电解电容器，它有多种外形，如图3、4、5、6。钽电解电容器的外壳上都有CA标记，但在电路中的符号与其它电解电容器一样，如图1所示。
构造与种类
钽电解电容器按阳极结构的不同分为箔式与钽粉烧结式两种。箔式钽电解电容器需用量较少，它的构造与铝电解电容器相仿，在此不重复。钽粉烧结式的钽电解电容器需用量大，产量较大。它的阳极是用颗粒非常细的钽金属粉末通过模具并加压力制成柱形、片状等各种形状的基体，然后置于高温（1600℃以上），高真空（小于5×10\(^{－4}\)mmHg）下烧结而成。对烧结基体进行阳极氧化，生成Ta\(_{2}\)O5介质氧化膜，构成钽阳极基体。
钽粉烧结式的钽电解电容器采用的工作电解质有固体和非固体两种。因所用电解质种类不同，它们的制造工艺也各不相同。

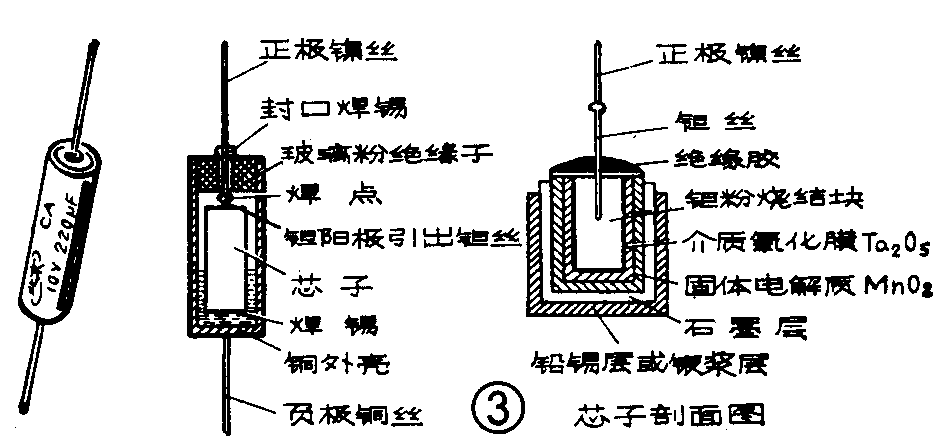

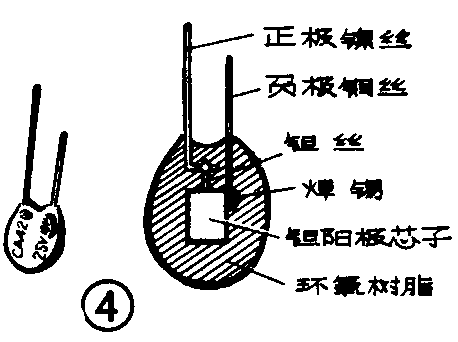

采用固体电解质的钽电解电容器，它是将钽阳极浸渍上硝酸锰，通过高温（250℃）热分解生成MnO\(_{2}\)（固体电解质），再浸石墨液并烘干成阴极石墨层，接着喷铅锡合金或涂银浆层。此处固体电解质MnO2为电容器的负极；Ta\(_{2}\)O5为电容器的介质，它形成在钽粉粒四周；钽粉为阳极，它通过一根钽丝引出。最后装入外壳，焊上绝缘子成为全密封形CA型或电解电容器（见图3）。还有些装入外壳后用树脂封口成为CA42型钽电解电容器。

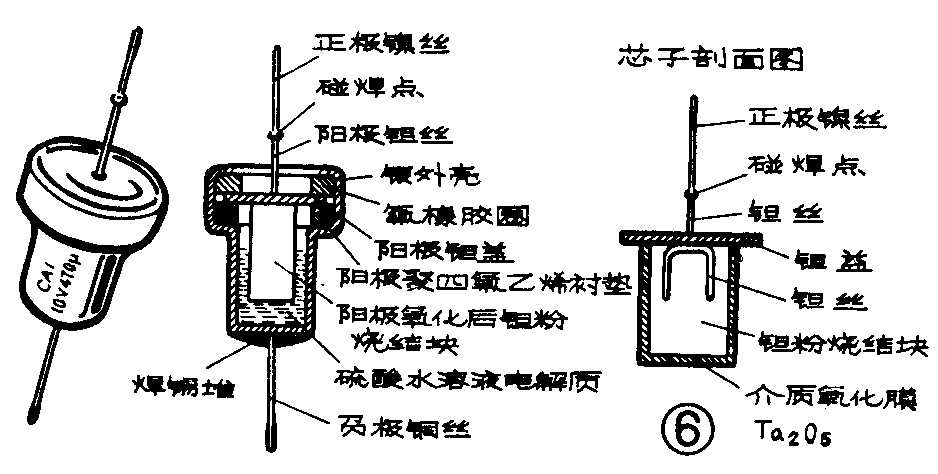

采用非固体电解质的钽电解电容器的制造工艺较简单，它把阳极氧化后的基体，装入含硫酸水溶液或凝胶体硫酸硅溶胶的银外壳中，然后对氟橡皮头进行卷边密封而成。如图5所示的CA30管形液体钽电解电容器和图6所示的CA1型杯形液体钽电解电容器都是用的液体状电解质。它们又都是半密封结构，最大的缺点是电解质易渗漏。

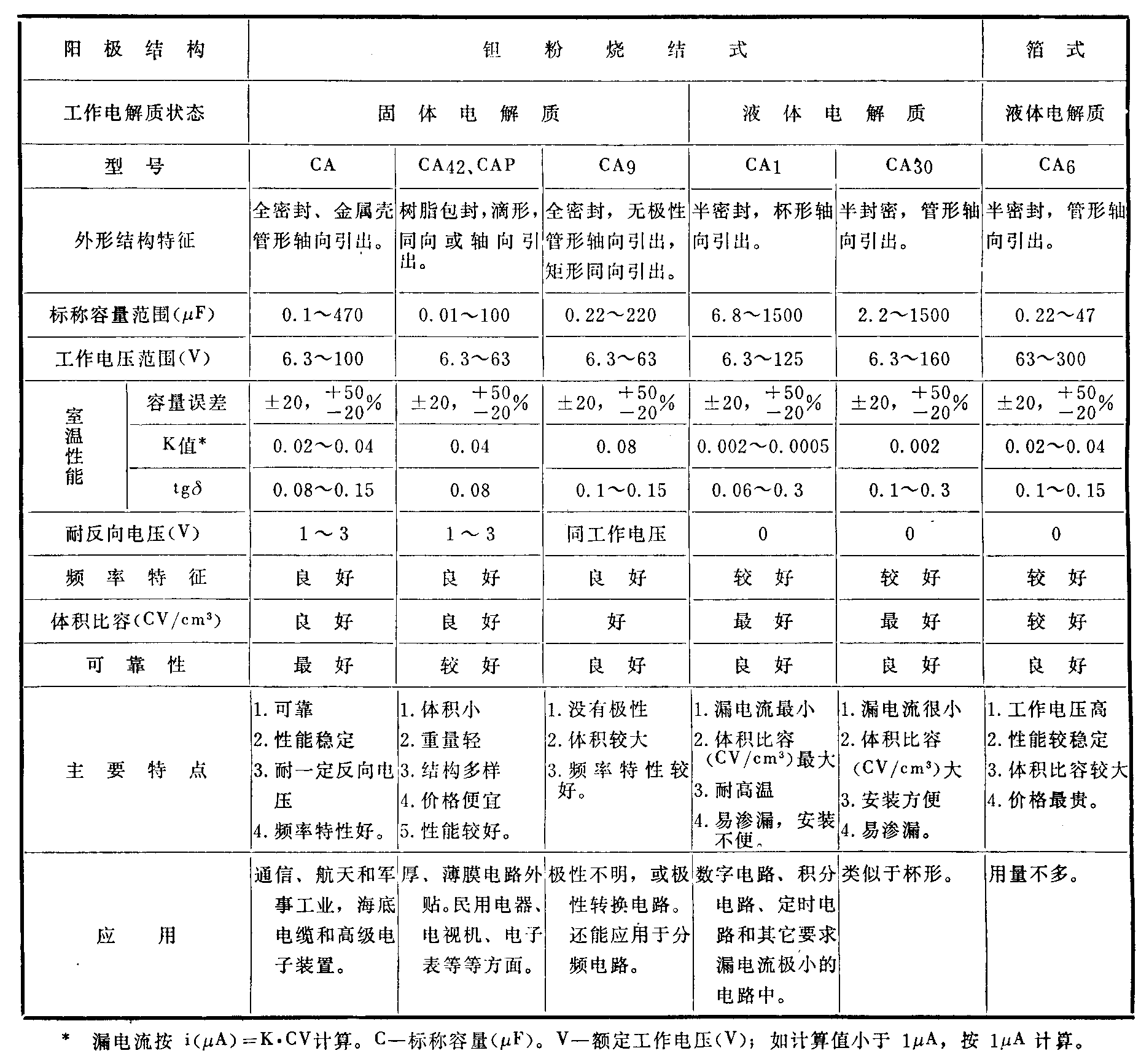

现将CA型、CA42、CAP、CA30等几种钽电解电容器的技术性能、特点及应用列于附表，供读者参考。
钽电解电容器的特点
1．外形多样，易制成片状。
2．体积小。由于钽电解电容器采用颗粒很细的钽粉，所以单位体积内的有效表面积大；而且钽氧化膜的介电常数（ε为27）比铝氧化膜的介电常数（ε为10）大，因此钽电容的单位体积内的电容量大。换言之，对于相同耐压和电容量的规格，钽电容的体积比铝电容小。
3．使用温度范围宽。一般钽电容都能在-55～＋85℃环境温度内正常工作，甚至还能在+125℃、＋155℃下工作。但铝电解一般高温在+85℃，低温在-40℃。而且在这温度的电性能也不如钽电解电容器。
4．漏电流小，绝缘电阻高。
5．良好的电性能。钽氧化膜的化学性能稳定、而且Ta\(_{2}\)O5能耐强酸、强碱，所以钽电容的工作电解质不像铝电容只能用中性电解质，而它能使用固体或含酸的电阻率很低的液体电解质。这样就使得钽电容的损耗（tgδ）要比铝电容小，而且电性能的温度稳定性好。
6．储存性能好，使用寿命长。这是与铝电解电容器比较而言的。钽氧化膜介质不仅耐腐蚀，而且长时间工作仍能保持良好的电性能。而铝电解电容器中铝氧化膜耐腐蚀性差，所以储存时间一长，介质易被电解质溶解损坏，使漏电流增大。一般铝电解电容器的工作电解质是液体，易挥发干枯，另外易在工作中消耗，从而影响使用寿命。而绝大多数钽电解电容器是固体电解质，所以不存在液体电解质的缺点。

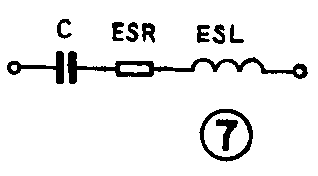

7．阻抗频率特性好。电解电容器的等效电路是一个电容、等效串联电阻（ESR）和等效串联电感（ESL）组成（见图7）。由于铝电解电容器是箔式卷绕结构，所以ESL大，采用的工作电解质的电阻率又不能很低，所以等效串联电阻ESR也大。这样铝电解的频率特性较差。一般多用于50～100Hz的电路里，频率一高易造成电容量大幅度下降，损耗（tgδ） 急剧上升。但钽电解电容器尤其是固体或电容阻抗频率特性好，一般谐振频率在50KHz以上。因此可用于音频范围。钽电容随频率增加也要出现电容量下降现象，但下降的幅度较小。比如10KHz时钽电容量下降不到20％，而铝电解电容器容量下降达40％。
8．可靠性高。一般钽电容的失效率在0.01～0.5％／千小时，而高可靠钽电容的失效率能达到1Fit（相当于0.0001％／千小时）。铝电解电容的失效率一般为0.1～0.6％／千小时。
虽然钽电容有以上各种优点，但是由于采用金属钽作为基础材料，再加上工艺上的限制，因此钽电解电容器成本高、价格昂贵，电容量范围和工作电压范围不如铝电解电容器宽。（北京市无线电元件十厂 宋永祥）
