以前介绍的电子鸟的叫声多为单只鸟的叫声，我们这里介绍的电子鸟的叫声犹如两只鸟在对唱，显得活泼、欢快。
电路原理

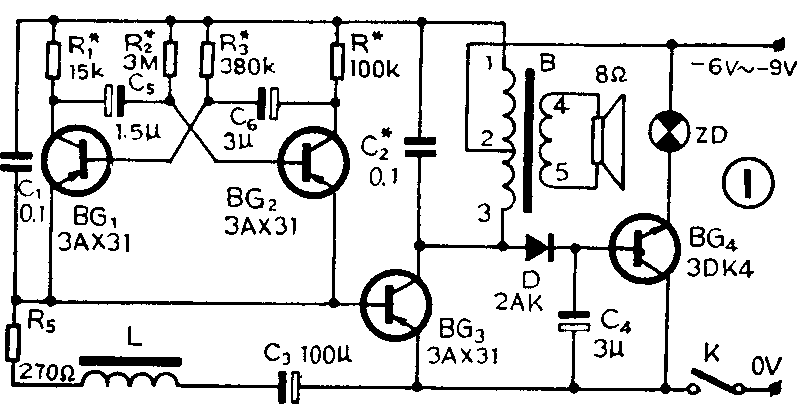

电路见图1。图中晶体管BG\(_{3}\)、C2、C\(_{1}\)、R5、L、C\(_{3}\)和B的初级线圈组成一个间歇的音频振荡器。振荡频率由C2、B的初级线圈电感量及BG\(_{3}\)的偏置情况决定，选择C2使振荡频率为1000赫左右。由于R\(_{5}\)、L、C3的作用使振荡成歇振状态，用以控制音频振荡器间隔输出，使电子鸟间歇地鸣叫，而不象蝉鸣那样持续不断，令人烦噪。R\(_{1}\)～R4、C\(_{5}\)、C6、BG\(_{1}\)、BG2等组成不对称无稳态多谐振荡器，它等效于一个可变电阻，用以控制鸟的叫声发出两种不同的声音，一高一低，听起来好象两只鸟在对唱。BG\(_{4}\)、D和C4和ZD组成指示灯电路，使指示灯随着鸟的叫声而闪动。
元件选择与电路调试

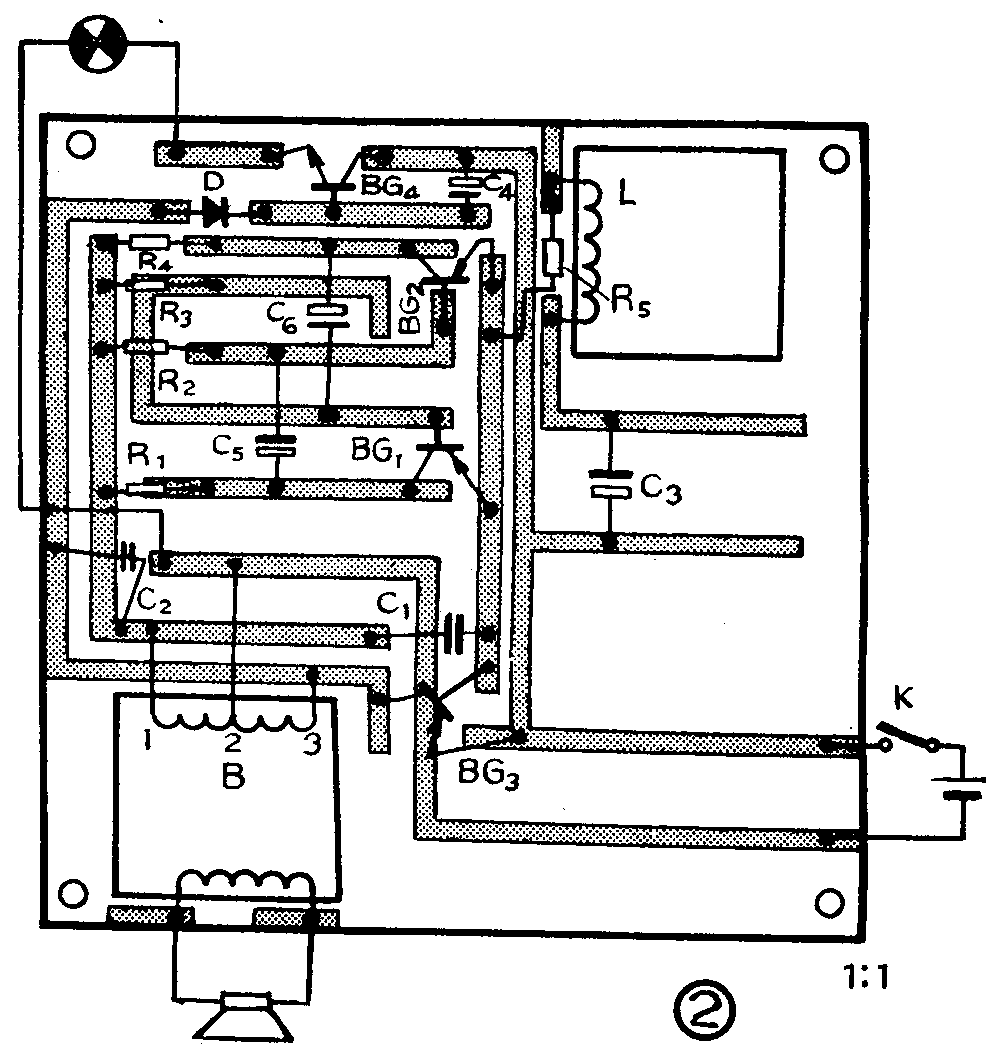

BG\(_{1}\)、BG2的放大倍数不宜过大，β一般取20～30；BG\(_{3}\)的放大倍数为40左右；BG4的工作电流应选得大一些，I\(_{max}\)＞150mA。L用晶体管收音机输入变压器的初级线圈，B用晶体管收音机的输出变压器。印制板电路见图2。
调试时，先断开R\(_{5}\)使振荡不间歇，同时也不接入多谐振荡器，而用一只150K电位器串上10K电阻代替它接入电路，调节BG3的工作点，使之产生音频振荡。当音频振荡器起振后，再接通R\(_{5}\)支路，就可以听到较单调的鸟叫声。这时，再调150K的电位器，调出一种高声和一种低声来，分别测出对应于这两种声音的阻值，作为图1电路中R1、R\(_{4}\)的阻值。然后再单独调节多谐振荡器，将电源负极直接接R1～R\(_{4}\)的上端，正极接BG1、BG\(_{2}\)的e极（注意要与其它元件断开）。用万用表测BG1、BG\(_{2}\)的Uce，测U\(_{ce1}\)为-6伏左右，Uce2为-3伏左右（对9伏电源而言）。如果两管的U\(_{ce1}\)、Uce2都在0.1伏左右，说明两管都同时导通，电路不起振，这时可适当加大R\(_{2}\)或R3的阻值。如果一个管子一直导通，而另一个管子一直截止，应检查管子是否损坏或电路焊错。调好后，将多谐振荡器接入电路（应将150K电位器及10K电阻去掉）。调节C\(_{5}\)和C6可以改变两种鸟叫的变换时间。调节C\(_{3}\)可以改变间歇频率。（贺正）
