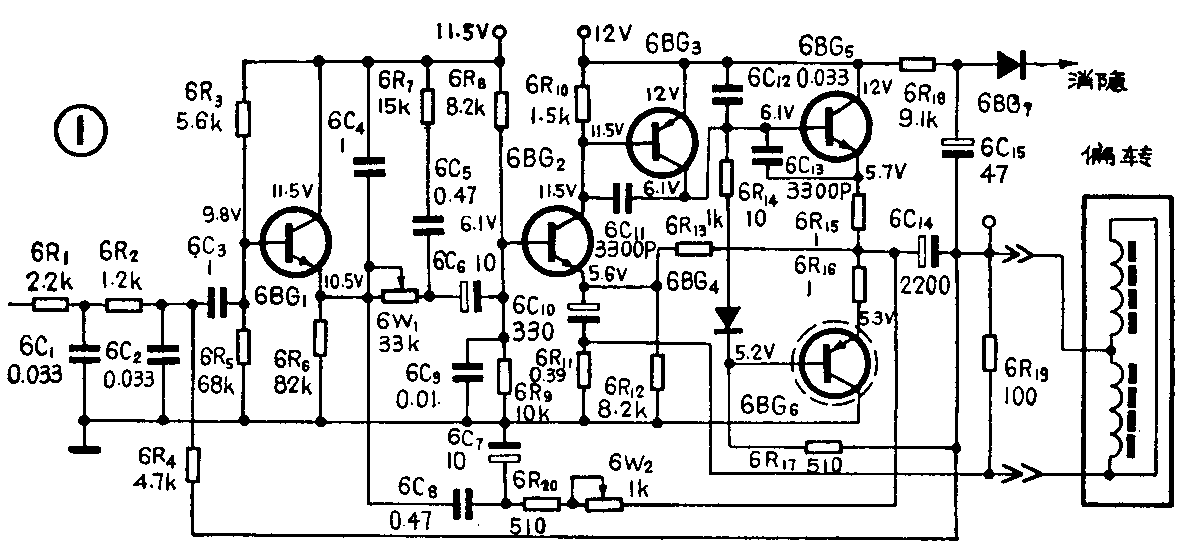

大回环振荡场扫描电路是近期电视机采用较多的新式电路。它的特点是输出电路也是振荡电路的组成部分。因此在排除故障时，很难先区分出究竟是振荡部分的问题，还是放大输出部分的问题。常见的大回环振荡电路有扼流圈输出和OTL输出两大类型，这两种电路的原理基本相同，只是输出电路略有差别。我们在此列举的电路是OTL输出的大回环振荡电路，如图1所示，它是昆仑B315型电视机的场扫描电路。在电路正常工作时，各级晶体管都处于线性放大状态，依靠从电路输出端送回到输入端的正反馈信号来产生振荡。由于各级晶体管都是直接耦合的，电位互相牵制，所以在整个扫描电路中，任何一点发生故障都可能使电路停振，出现水平一条亮线或亮带的故障现象。这种场扫描电路的常见故障有：水平一条亮线或亮带；垂直幅度不足；线性不良；场不同步；有回扫线等。在此我们着重讨论水平一条亮线或亮带的故障，而其它故障可参照以前讨论过的方法进行检修。
一、划分故障范围
当出现水平一条亮线或亮带故障时，首先把频道转换旋钮转到有节目的频道上，接收电视信号，同时观察荧光屏上光栅变化的情况，如果在有电视信号时，光栅由水平一条亮线扩展为带状光栅，而在没有电视信号时（或把旋钮转到零频道上），则光栅又恢复到水平一条亮线，这说明场同步信号已加到扫描电路，并经过电路放大后进入场偏转线圈，使偏转线圈内有电流通过。这时场扫描电路的各级晶体管的放大作用是基本正常的，故障可能在正反馈电路中，即图1中的由电阻6R\(_{4}\)支路所构成的电路。在一般情况下，如果电视机的高频、中频、予视放电路均正常，同步信号就能加入到场扫描电路。因此在出现这种故障时，就是不用接收电视信号的办法，而单凭电路本身的杂波也能使屏幕上的水平一条亮线随着杂波有一定的起伏，因而也能得到上述判断。如果采取接收电视信号的办法，荧光屏上的水平一条亮线无变化，则说明故障出在场扫描电路中的放大输出部分，即图1中的由6BG1～6BG\(_{6}\)组成的放大输出电路。
二、查找故障的方法
1．检查正反馈电路
如果采用接收电视信号的方法，看到屏幕上的水平一条亮线有变化，即可初步断定故障出在正反馈电路中，这时应重点检查正反馈电路。正反馈电路元件很少，主要检查电阻是否变值或断线，电容是否漏电或击穿，或分段测量印刷电路是否断裂或有异物造成电路接地等情况。
2．检查放大输出电路
如果采用接收电视信号的方法，看到屏幕上的水平一条亮线未出现任何变化，即可初步断定故障出在放大输出电路中，这时应对各级放大输出电路进行检查。
（1）检查电路的各级直流电压是否正常：首先测量6BG\(_{1}\)和6BG5集电极上的11.5V和12V电压是否正常。然后测量6BG\(_{1}\)到6BG6各晶体管管脚的工作电压是否正常，正常的数值已标在图1中。由图1正常的电压数值可以看出，6BG\(_{1}\)的基极与发射极之间的0.7V电位差是反向偏置电压，如果这个反向偏置电压消失或变为正向偏置，则说明电路处于停振状态，需要进一步寻找造成停振的原因。

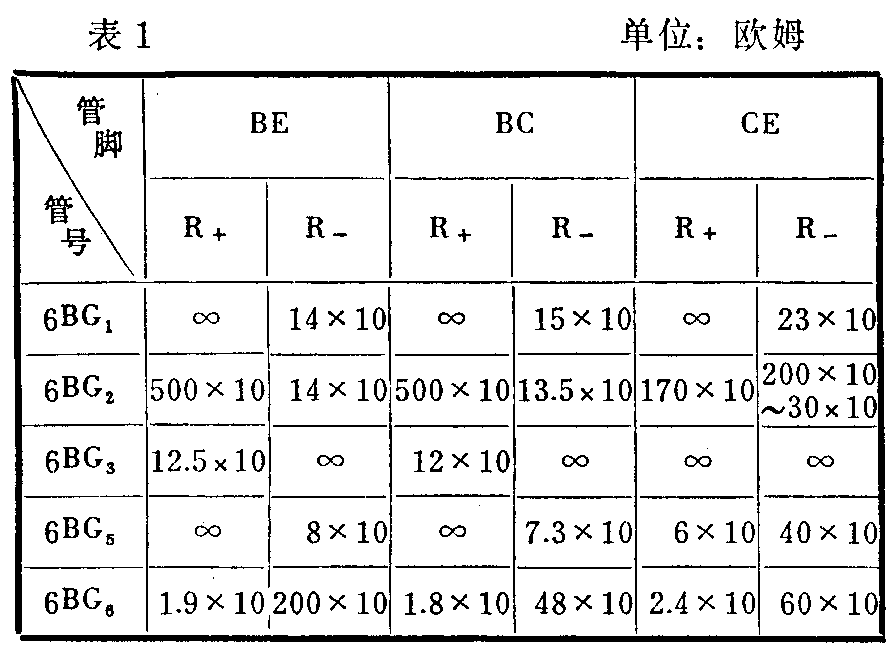

（2）检查各晶体管是否正常：用万用表的R×10档在电路上直接测量晶体管各极间的正反向阻值，可初步判断晶体管的好坏，一般这个数据可在同型号正常电视机上测试得到。表1是图1电路的测试数据。在检查中，如果发现某个晶体管的阻值有较大的变化，应把晶体管从电路上焊下来，进行单独测量或更换一个新的晶体管试试。
（3）检查其它元件：用万用表的R×1档，测量电路中各晶体管各管脚对地的正反向阻值，来判断电路中的其它元件和连接线是否正常。这个数据可以通过两条途径得到。一是在同型号正常电视机上进行测试记录；二是根据电路原理图进行估算。例如：对6BG\(_{1}\)发射极的对地电阻进行估算。当测量R+时，负表笔（黑）接地，正表笔（红）接发射极，这时除发射极电阻6R\(_{6}\)（82K）外，6BG1的BE结导通， BE结电阻和6R\(_{3}\)（5.6K）串联后经电源到地与82K电阻并联，所以可估算出正常时的阻值大约在5.6K左右。当测量R-时，6BG\(_{1}\)的BE结不导通，只有6R6电阻到地，所以估算值在82K左右。又例如：估算6BG\(_{1}\)基极对地电阻，其R+是6R\(_{5}\)（68K）与6R3（5.6K）并联，所以阻值大致还是在5.6K左右。其R\(_{-}\)除上述几个电阻外，又加上6BG1的BC结、BE结正向电阻与6R\(_{6}\)串联后的电阻，所以估算阻值应比5.6K还要小一些。如果测量阻值与正常时的阻值或估算阻值相差较大，则应进一步检查有关元件及电路连线是否正常。

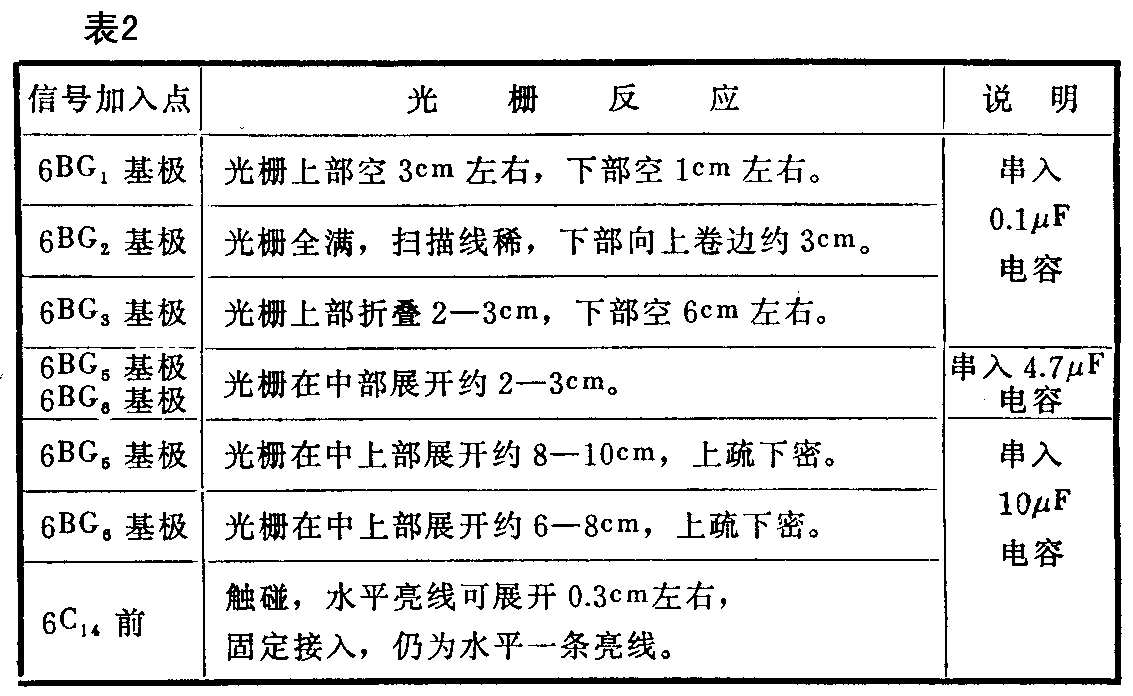

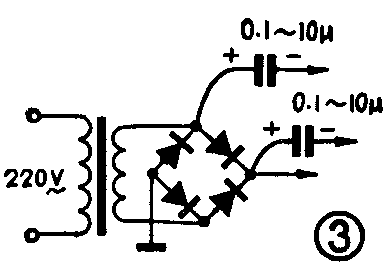

（4）检查电路对50Hz信号的放大能力：如果经上述几项检查，都没有发现有明显的异常现象，则可能是电路中50Hz交流信号通路有问题，这时可用外加50Hz交流信号的方法检查电路的放大能力。具体方法：用一个220伏变6.3伏的电铃变压器或电子管灯丝变压器，初级接220伏电源，次级一端接地，一端经一个0.1～10μF的隔直电容送到电路的各测试点。如图2所示。由于信号源与电路之间有变压器隔离，因此这样检查还比较安全。在图1电路中，在电路各点上加入信号，对应到荧光屏上的反应现象已列在表2中。当从输出端向前逐点移动加入信号时，如果在某一点反应正常，而向前移动到下一点时，则无反应，这说明故障出在这两点之间。如果没有这样的变压器，也可以从电源整流电路中取出纹波电压，经隔直流电容后，送到电路的有关测试点上，观察光栅变化情况，并与正常情况相比较，具体方法可见图3。改变隔直电容容量的大小，则可改变外加信号的大小。如果显象管的灯丝是用6.3伏50Hz电源供电，也可用灯丝电源做为50Hz的交流信号。
在有示波器的情况下，可先把交流信号加到输入端，然后用示波器从前往后逐级观察各级波形及放大情况，这种方法比上述方法更准确和迅速。
三、实际故障举例
例1：昆仑B315—A型黑白电视机，出现水平一条亮线故障。具体电路参照图1。
1．首先接收正常的电视信号，荧光屏上仍是水平一条亮线，没有任何反应。

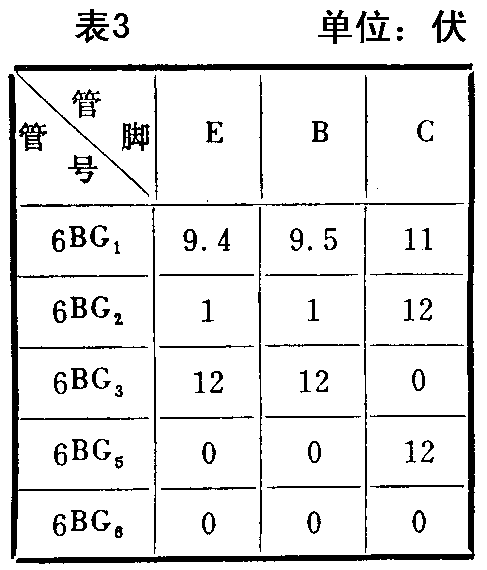

2．测量直流供电电压和各晶体管电压，测量结果如表3所列。从电压情况来看，6BG\(_{1}\)和6BG5的集电极电压分别为11V和12V，说明直流供电基本正常。另外6BG\(_{1}\)各脚电压也大致正常，处于无信号放大状态，而6BG2、6BG\(_{3}\)、6BG5都处于不导通状态，6BG\(_{6}\)各脚均无电压，是由于6BG5和6BG\(_{3}\)不导通造成的，这说明自6BG2以后各级电路均不正常。由于这部分电路是直接耦合的，电位互相牵制，因此，很难判断是哪一点发生故障。
3．用万用表R×10档测量晶体管各管脚间的正反向阻值，并与表1进行比较，发现只有6BG\(_{2}\)各管脚间的电阻值与表1数值相差较大。实际测试数据是：BE结的R+为1×10Ω，R\(_{-}\)为1×10Ω，BC结的R+为300×10Ω,R\(_{-}\)为13×10Ω，CE结的R+为13×10Ω，R\(_{-}\)为200×10Ω。比较结果，怀疑6BG2损坏，把它从电路上焊下来，用R×1K档检查，发现BE结击穿，更换新管后，故障排除。
例2：昆仑B315—A型黑白电视机，故障现象是下线性不好。
1．首先调节线性电位器6W\(_{2}\)和幅度电位器6W1，调节6W\(_{1}\)时，场幅度不增大，但下卷边程度增大。同时调节6W1和6W\(_{2}\)，线性调好了，但上下边幅度都不够，这时再调6W1，可看到上下两边方格图形同时变小（上下边压缩），但幅度基本不变。
2．测量各晶体管管脚电压，发现6BG\(_{5}\)的E、B极电压均低（E=3.6V，B=4.1V），6BG6的E、B极电压也低（E＝3.4V，B＝3.3V）。
3．关机，用万用表R×10档测量各管脚间阻值，这两管的阻值基本正常。最后取下这两管用R×1K档测量，发现6BG\(_{5}\)是好的，而6BG6（3AD50）集电极和发射极之间的穿透电流大，换上2SB546A后。故障排除。

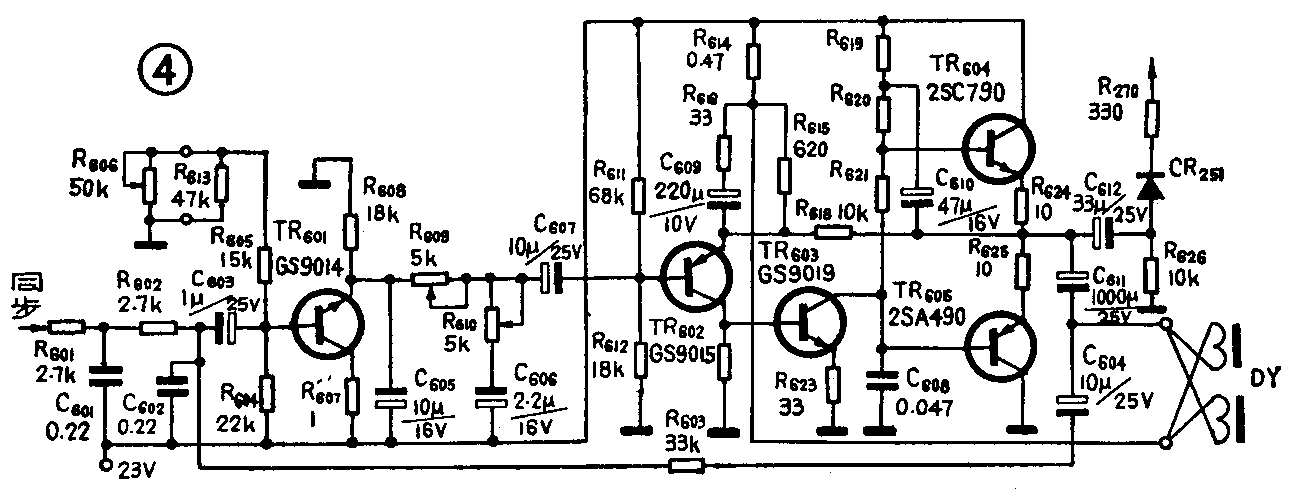

例3：CROWN、170D型17英寸黑白电视机，出现水平一条亮线故障，其场扫描电路如图4所示。
1．接收正常的电视信号，荧光屏无反应，仍是水平一条亮线。

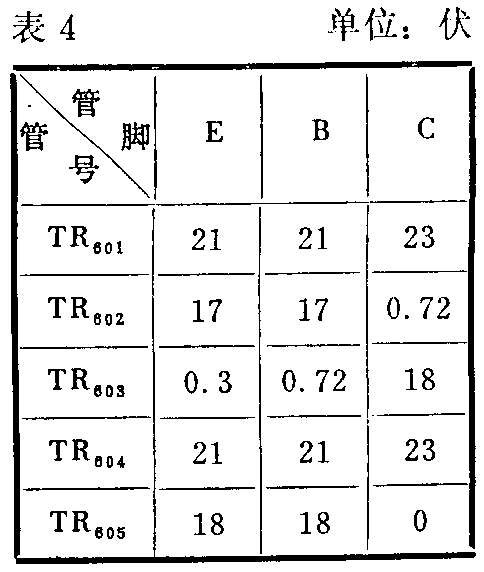

2．测量各晶体管的管脚电压，测量结果见表4，由于没有正常时的数据，因此只能根据电压情况作大致分析。从电压情况看，TR\(_{6}\)02的基极与发射极电压完全相同，集电极电压也很低，说明导通不好。
3．用万用表R×10档测量各晶体管管脚间的电阻值，没发现异常，取下TR\(_{6}\)02，用R×1K档检查，管子是好的。
4．用万用表R×1K档测量各晶体管管脚对地阻值，发现TR\(_{6}\)02发射极对地电阻不正常。由图估算，其发射极对地电阻主要由R614（0.47Ω）和R\(_{615}\)（620Ω）决定，R618（10KΩ）对阻值影响不大，所以阻值应大致为620Ω与电源内阻之和，即700Ω左右。而现在为7KΩ，比估算值大了10倍。经分段检查电路，发现R\(_{614}\)断线，换上一个\(\frac{1}{2}\)W、1Ω电阻后，故障排除。（李福祥 汪锡明）
