盒式标准测试带的使用保养

🏠 首页 《无线电》杂志 1984年 🔗 第260期 🔗 第9页 分类:暑假电子科技制作活动内容 🔗 陈飞婴 🔗, 董春升 🔗, 肖和祥 🔗

调整、校验盒式录音机(收录机)的指标,测量磁头和磁带的性能,都必须使用标准测试带。测试带在上述测量中所起的作用,好比测量长度的尺子,称重量的法码。不同的测试带记录着不同的信号,使用方法也不同。

一、标准测试带的种类

1.标准磁平测试带(简称磁平带) 录音机必须选择适当的录音磁平才能保证录音质量。所录磁平过高会产生失真,磁平过低信噪比变差。标准磁平带上录有315Hz,表面带磁通为250nWb/m(250毫微韦伯/米)的正弦信号。通常以重放标准磁平带时所得到的输出电平大小作为0dB,也称0dB磁平。使用磁平带可调校录音机的录音电平、放音通道的额定输出、频响曲线、自动电平控制电路、及电平指示表等。

2.方位角校准测试带(称方位角带) 录音机正常工作时,录放磁头缝隙与磁带运行方向应呈垂直状态,否则放音时就会造成失真或输出减小,频率越高这种衰减就越大。方位角带上面录有-10dB磁平的正弦信号,频率为6.3KHz或10KHz。用它可以校准录音机录放磁头方位角。

3.频率特性测试带 上面录有125Hz、1KHz、6.3KHz三个单音信号,依次出现,反复循环,每个信号持续时间约5秒,相邻信号之间的空白间隔约1秒。频响所录磁平为-10dB,不同频率的信号,其带磁通变化规律均应符合国际规定的时间常数。除上述三点频响测试带外,还有两点、4点、5点以及多点频响测试带,可选择使用。

4.抖晃测试带 上面录有3150Hz正弦信号,所录磁平为-10dB。抖晃带可以用来测量录音机抖晃率,也可用来测量带速误差。

二、标准测试带的使用

标准测试带是装制、维修录音机不可缺少的工具,用它可以测试磁头的方位角,走带速度,抖晃率,校正录放音电路电平及调整放音电路频响特性。下面结合几种业余标准测试带谈谈使用方法。

1.磁头方位角的调整 用方位角带进行放音,一般,录音机靠近方位角螺丝的地方留有调整用的小孔,可用细径改锥伸入孔内,正反方向缓慢旋转,同时仔细听声或监视负载上的电压表,当音量或输出指示最大时,说明方位角已调好。如指针来回摆动或发声颤动,说明磁头方位角不正确。

图1
图1 🔍原图 (807×541)

2.校正放音、录音电平 现以5W×2的录音机为例说明放音电平的调整方法:用0dB标准磁平带放音,音调电位器置于0dB位置。从图1可见录放头输出电平为0.4mV;均衡放大器增益26dB,因此输出电平为8mV;音调控制放大器增益20dB,输出电平为80mV;由于主放大器增益为40dB,音量电位器放到70%~80%的位置时录音机应输出额定功率5W。

如果音调控制放大器的输出为120mV,那么音量电位器旋至52%的位置就能使主放大器输出5W,因此要在音量电位器的上端串入一只电阻,使电位器旋到70%~80%的地方,应得到5W功率。这就是额定放音状态。如果录音机有测量输出电平用的电平表,此时表针的位置即为0dB电平位置。

录音磁平的校正方法如下:首先将自动录音电平控制(ALC)电路断开。用标准磁平带的空白处,或使用其他相当于标准带的空白带录音。从话筒或线路输入插口送入315Hz正弦信号,改变信号强度,在磁带上依次录上不同磁平的信号。重放时输出电平也依次不同,当放音输出为额定功率时,这段磁带录下的磁平即为250nWb/m。如果录音机面板上有录音电平表,此时指针应指到0dB处,这就是额定录音状态。电平表的-4dB处即为160nwb/m;+4dB处即为400nWb/m。用录音机录制节目时,要控制输入信号大小,使录音电平指针偏转到0dB处,不可过高,以避免失真,也不可过低,以避免信噪比下降。通常控制在0~-4dB较为合适。对于用发光二极管作录音电平指示的电路,应使其全部发光作为+4dB。5位发光管指示器的第3至第4个管发光作为0dB。7位的可使第5至6个发光作为0dB。10位的可使第7至第8个发光作为0dB。

ALC电路的调整:录音电平指示校准后,ALC电路仍是断开状态。此时输入315Hz信号,利用标准带的空白部分,录制-4dB磁平信号,输入信号强度保持不变,接通ALC电路,调整起控点电位器,使录音电平表略有下降,说明ALC开始起控,此时ALC电路就调整完毕。此时录音机即呈额定录放音状态。

图2
图2 🔍原图 (1121×587)

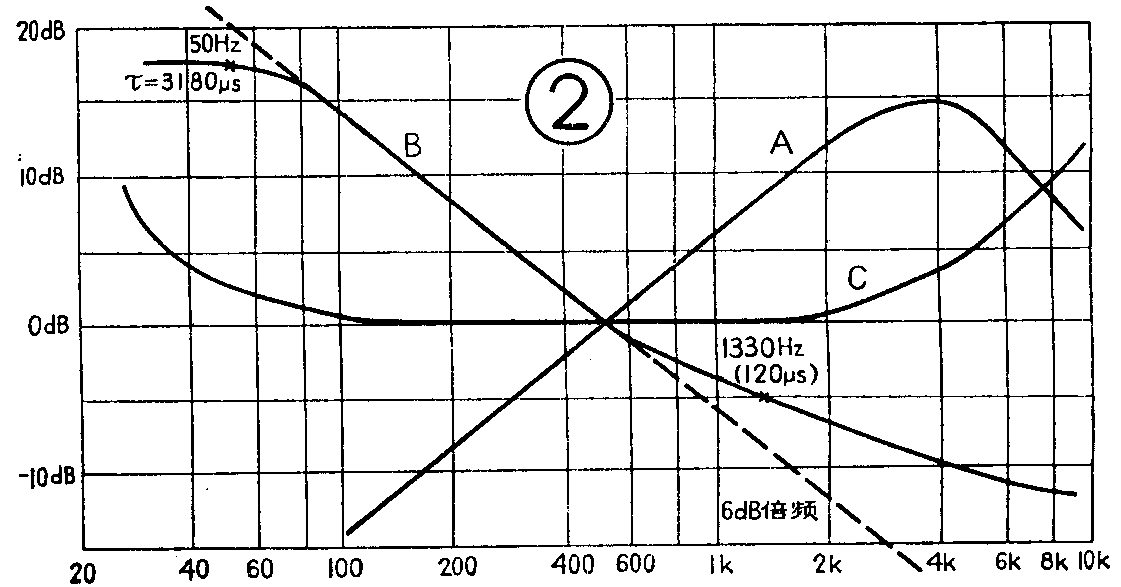

3.全通道频响校准 录放磁头有固定的频率特性(图2曲线A):放音时低、中频段,频率每上升一倍,磁头输出便增加一倍,也即每倍频程6dB;在高频段,由于各种损耗的存在,随着频率的升高,输出将明显下降。所以放音时补偿量应呈图2曲线B的样子,即中、低频段随着频率上升补偿量下降。高频段补偿量应随着磁率上升而增加。为避免放音时高、低频段补偿量过大,录音时提前给以补偿:曲线C为录音补偿特性。为使同一盘盒式磁带在不同录音机上有放音互换性。国际规定了统一的补偿曲线。对于铁带,转折频率低端在50Hz,根据公式τ=\(\frac{1}{2πf}\),得时间常数τ\(_{1}\)=3180μs,高端1330Hz的时间常数τ2=120μs,而铬带的τ\(_{2}\)=70μs。

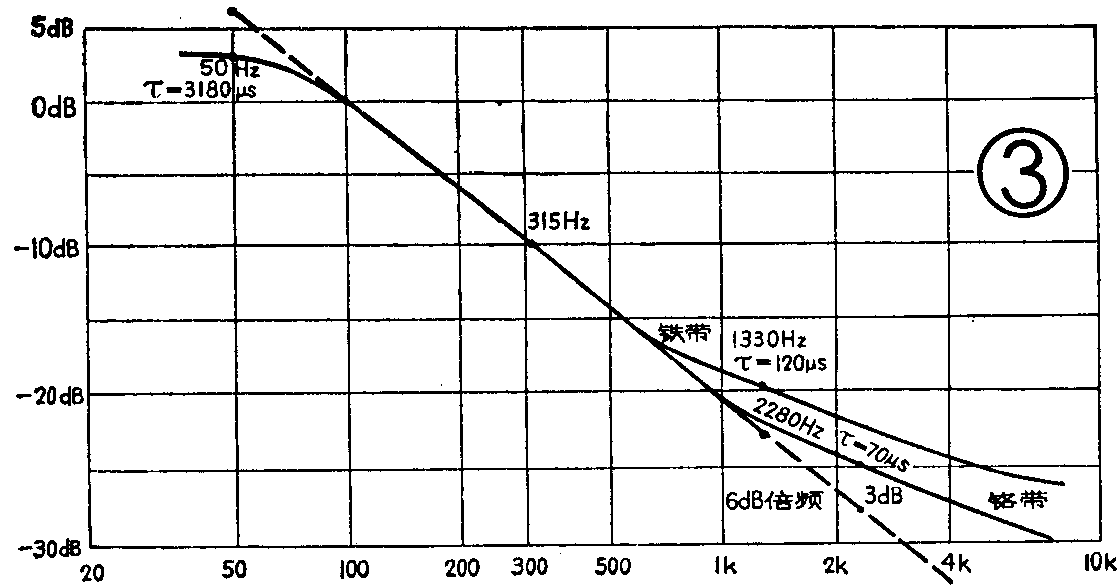

调整放音通道频率特性的方法是:1.将音调电位器置于0dB位置(即高、低音均不提升),用标准磁平带放音,使录音机输出额定功率。2.用频率特性测试带放音,当-10dB315Hz信号到来时,输出功率也为额定功率的-10dB。3.当6.3KHz或10KHz信号出现(或用方位角带)时调整录放磁头方位角。4.记录频响各频率点放音输出功率值,描出频响补偿曲线(如图3)。曲线上距离6dB/倍频直线(虚线)3dB处的两点即为τ\(_{1}\),τ2点,铁带对应于50Hz和1330Hz;铬带对应于50Hz和2280Hz。5.如曲线不符合标准,应调整前置级放音均衡网络的元件数值,直到符合标准为止。

图3
图3 🔍原图 (1118×588)

调整录放音频响特性的方法:用标准磁平带放音,使输出为额定功率。然后用标准带的空白部分录制315Hz,-10dB磁平信号。保持输入不变,再录125,250,3150,6300Hz(三级标准)四个频率,重放这四个频率,并测量各频率的输出电平,即得到全通道录放频响特性。如描出的曲线不符合要求,可调节录、放通道的相应频率补偿网络进行修正(可参考图4)。

图4
图4 🔍原图 (767×388)

4.测量带速 用标准测速带或抖晃带放音,用频率计测量输出信号的频率f,再用下面公式计算。

带速误差误差(%)=\(\frac{f-3150}{3150}\)×100%

一般应在磁带的首、中、尾进行测量。

如输出端接抖晃仪,用上面公式,可得到抖晃率。

三、标准测试带的维护及保存

1.测试之前应先对录放磁头、抹音磁头、主导轴、导带柱等消磁。

2.调整方位角时不可用带磁的改锥进行。

3.测量时不可按下录音键,以免将磁带上的标准信号消掉。

4.不用时标准带应远离强磁场,远离高温、高湿及阳光直晒的地方。最好放在软磁材料(如铁皮)制成的屏蔽盒内保存。

5.尽量避免在录音机上快进或倒带。

6.保存温度最好是23℃±2℃以内;湿度为60±5%。

7.保存时勿平放、宜立放。

8.长期不用时,应每3~6个月重放走带一次,以免产生复印效应。(董春升 肖和祥 陈飞婴)
