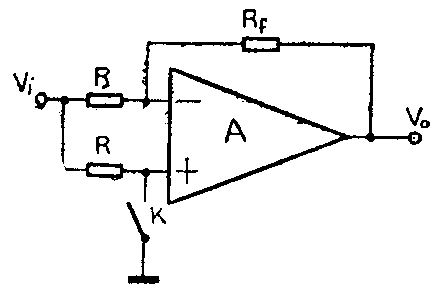

如图所示的集成运放电路是一个十分有用的电路。设运算放大器A是理想的，通过断开或闭合开关K，就可以改变输出和输入间的关系式。下面就简单分析一下电路的工作过程。
一般的运放电路两输入端是分接的，单独输入时，不论同相放大还是反相放大都是一端接地， 上。而此运放电路两输入端是并接在一起的，这样当开关K断开时，下式成立。即：
V\(_{＋}\)＝V-=V\(_{i}\)……（1）
（V\(_{-}\)-Vi）／R=（V\(_{0}\)-V－）／R\(_{5}\)……（2）
当R\(_{5}\)=R时，（2）式可以化简为：
V\(_{0}\)=2V-—V\(_{－}\)……（3）
将（1）式代入（3）式，则有 V\(_{0}\)=Vi即输出等于输入并同相。
当开关K闭合时，显然这是一个反向器。V\(_{0}\)=-Vi，即输出与输入相等但反向。因此，此电路通过开关K的动作，可使输出与输入的极性反转，故称之为极性反转电路。利用此特点，电路可十分方便地实现相敏整流、极性判别及波形变换等。（鲁令年）
