液晶手表的光照故障

许多读者来信反映：有的液晶显示电子手表受到阳光照射就没有显示，停止了走动；只要遮去阳光，显示立即恢复，但因走时停顿而时间走慢了，或者变为“12月1日12：00（即零点）”或“ 1月1日上午1：00”初始状态，从头开始计时。这种现象就是液晶手表的光照故障，廉价低档的五功能手表最容易发生这种故障，它与表机的加工工艺和元件质量密切有关。

液晶显示是被动发光，它必须借助于外加光源或环境光通过内部电场作用，才能呈现出正常显示。外部光线愈强，它的显示效果就愈清晰。它不象发光二极管显示那样，易被强光所淹没。因而，液晶手表无论处在阳光还是灯光下，应当能够正常工作的。

合格的表机有着良好的光照特性，按照规定，它必须经受在赤道海平面上夏日中午太阳光照度的考验。它的耐光照性测试方法是，可以让表机的玻璃窗口紧贴8W／6V内炽灯泡，承受一分钟的光照，应无停走、不显示和其它异常现象发生。简便的方法是把表机放到阳光或灯光下照一下，例如，可把表机放在离40W白炽灯泡50～100mm处（图l），经照射数十秒钟后来判断表机的耐光照性能，这点在选购低档手表时尤应注意。

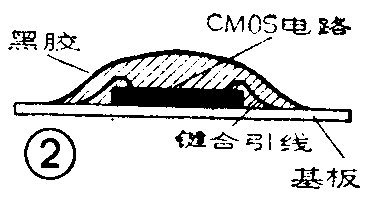

应当指出，组成液晶手表的CMOS大规模集成电路，是对光线甚为敏感的半导体器件。打开表芯，我们可以看到CMOS电路是用墨胶封装起来的（图2）。黑胶，是一种带有黑色着色剂的环氧树脂粘结材料，通过热成型固化在电路和基板的表面。黑胶封装除了保护电路和键合引线不受损伤并便于装配之外，更重要的是起遮光和密封的作用，有利于电路工作的稳定性和可靠性。如若不予封胶或采用透明的环氧树脂来进行封胶的话，这种裸露或透明的键合电路一旦受到光照作用，表面电导增加，它将产生复杂的交叉耦合或使漏电流增大，引起CMOS电路的工作特性显著恶化，包括振荡电路在内的各级电路难以正常工作。反映在表机中，也就出现诸如数字乱跳、功耗增大和不显示等故障现象。所以，CMOS电路必须采取黑胶致密封装，以防光线侵入，产生光电效应。

然而，由于涂胶工艺所产生的缺陷，例如黑胶稀薄，涂布不匀或有露片现象等，这就造成了电路容易受光的隐患；再加上放置在液晶屏和涂胶基板之间的反光片元件（图3），如果本身质量有问题，例如纸质过薄，阳光性能差；反光层和遮光层的银膜、炭黑磨损和老化脱落等，这就使得外部光线通过液晶屏、反光片，直接泄漏到CMOS电路的表层。当遇有较强的光线照射时，就会引起CMOS振荡电路的停振，而使表机失去显示。

在失显过程中，如果CMOS内部仅是振荡电路停振，其它各级电路仍然保持状态不变（维持记忆）的话，恢复显示后就从停顿的时间开始启走，因而时间显著走慢了；要是内部各级电路全部停止工作的话，表机恢复显示以后就呈现初始状态（清零复位状态）。一切从头开始。至于初始状态显示的不同，这仅与电路的逻辑设计有关。

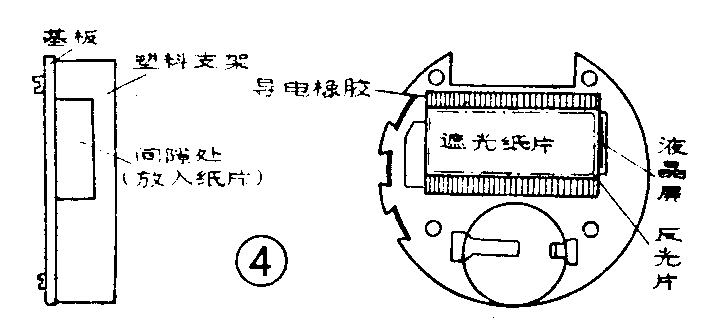

分析原因以后就可以找到解决问题的方法。这种光照故障，只要采取隔光措施，是完全可以修复的。我们可以用小起子沿表壳背面的缺口（开表槽），轻轻撬起后盖，然后取出表芯。如见液晶屏一侧塑料支架和基板之间留有较大的缝隙时，可将照相黑纸或其它隔光效果较好的纸片，剪成一定尺寸，用一层或二层，直接插入基板和反光片之间，并顶到头，如图4a。如果缝隙太小或没有的话，则用小号钟表起子拧开表芯四螺钉，打开基板，按同样方法放置遮光纸片，也就行了如图4b。

注意纸片的尺寸，宽度应和两根导电橡胶的间距相仿（单根导电橡胶的表芯可以宽一些），长度要和液晶屏长端相同。不宜使用香烟锡纸之类的导电遮光物，以免引起表芯内部接触短路现象。装好纸片的表芯放在较强光线下试走良好后就可装进表机使用。

（1）遇有这种光照故障的表芯要及时修复，或将电池取掉，以免光电效应使CMOS电路受到损害，引起电路的失效。

（2）轻度的光照故障，表机不一定出现停显现象。如发现光照不乱显示，或者表机的功耗增加（观察电流），同样必须进行隔光处理。

（3）液晶手表不宜在阳光下曝晒使用，更不宜在过高的光源温度下受到烘烤（光源温度不要超过6O°C)，因为强烈的紫外辐射照度和高温条件，将会加速液晶材料的老化，缩短液晶显示屏的使用寿命。

（4）属于不可见光的其它辐射射线，液晶手表的抵御能力甚差，特别是CMOS电路，容易受到短暂或持久的损害，所以我们去医院进行x光透视时，应当把表机取下。遇有其它高强度的辐射射线时，更要十分注意，避免受到照射。（纪养培）
