许多无线电爱好者自制的无线对讲机，在使用时对电视广播信号的干扰都较严重，尤其是对第二频道的干扰最严重，使在对讲机周围几十米半径范围内正在收看的电视机受到影响。本文将分析一下电视机受到干扰的原因，并给出一个能够消除干扰的新的对讲机发射电路。

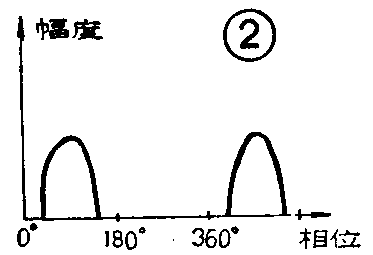

先分析一下一般无线对讲机对电视广播产生干扰的原因：无线电爱好者所使用的无线对讲机，频率都在27～30兆赫，其载频功率放大级大都采用单管丙类放大，功放级电流i\(_{c}\)的波形是非正弦波，波形见图1。我们知道，任何一个非正弦波都是由许多频率信号合成的，通过数学分析，可以将其分成基波和其它许多高次谐波。谐波的频率越低，其幅度值越大；谐波的频率越高，其幅度值也就越来越低。无线对讲机的频率为27～30兆赫，发射机功放电路产生的又是一个如图1所示的非正弦波，经数学分析，这种波形中包含着丰富的高次谐波，因此工作时有许多高次谐波也伴随主信号一起发射出去，其中二次谐波的幅值较大，其频率也正好落在北京地区所使用的电视第二频道（频率范围为56.5～64.5兆赫）之内；而六、七次谐波则可能落在电视机第六、第八频道范围内（6频道频率范围为167～175兆赫，8频道为183～191兆赫），这样就会对北京地区的2、6、8频道电视广播产生干扰，其中尤以对2频道的干扰最严重。

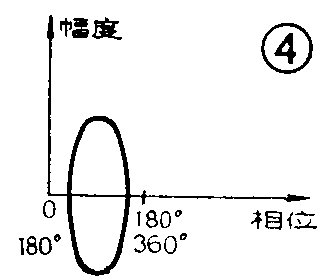

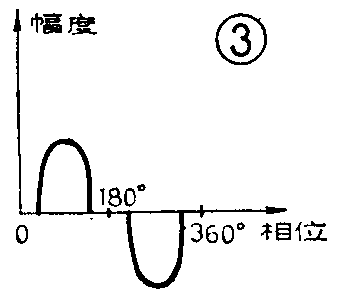

减小干扰的办法：为了减小干扰，关键是减少发射机对高次谐波的辐射，尤其是要减少高次谐波中较低次谐波（如二次谐波）的辐射。我设计并试验出如图2所示的一个无线对讲机发射电路，它的特点是功放级不再采用单管丙类放大，而是采用推挽放大方式，其功放级电流i\(_{c}\)的波形变如图3。通过数学分析证明，如果将图3中的负半波移至正半波下方时（见图4），上下波形是对称的，则在辐射的高次谐波中不会有偶次谐波。不过奇次谐波（比如三、五、七次谐波）仍然存在，而且幅度是叠加的，如果这些谐波信号落入电视机的频道，也会对电视信号形成干扰。但是我们看到，从27兆赫到30兆赫中的任一频率的三、五次谐波，并没有落入电视机的2、6、8频道内，如果晶体振荡器的频率选得大于27.28兆赫，则它的七次谐波也不会落入上述几个频道内。这样图2电路就不会对电视机的2、6、8频道产生干扰。当然，上述电路是以北京地区使用2、6、8频道的情况而设计的，对于使用其它频道的地区，通过适当选择对讲发射机晶体振荡器的振荡频率，也可以避开电视广播频段。
图2中，B\(_{1}\)及L采用Ф10mm骨架绕制，骨架内有一个m6磁心。为了使电路对称，B\(_{2}\)应当使用脱胎线圈，B2的初级线圈用Фlmm的高强度漆包线绕制成直径为13mm，高为15mm的脱胎线圈（共绕10圈），力求几何尺寸对称。线圈上的几个抽头处，可用小刀刮去漆皮，焊上引出线，将接头处包好即可，线圈采用间绕形式；B\(_{2}\)的次级线圈用Ф1mm高强度漆包线绕5圈，线圈直径为15mm，绕好后直接套在初级线圈外面即可。
电路的调试方法与其它无线对讲机基本一样，这里不再重复。如果有条件，C\(_{5}\)、C6最好采用双连电容器或半可变电容器，将电容器的两个定片接到线圈的两个端点，将其动片接到地点。这样做更能较好地消除二次谐波对电视机的干扰。末级的两只功放管的参数应尽量一致，β大于40即可。实践证明，只要元件选择得当，即使将对讲机放在距电视机一米左右的地方，对电视图象也看不出有干扰。如果两只功放管不对称，则可能有一点干扰。经试验，用图2电路安装的发射机，在市区通信距离可达1.5公里，在野外可达4公里。如嫌功率太大，可将电源电压减低到6伏。（周金）
