三、屏对角钱、管径均相同，偏转角不同的代换

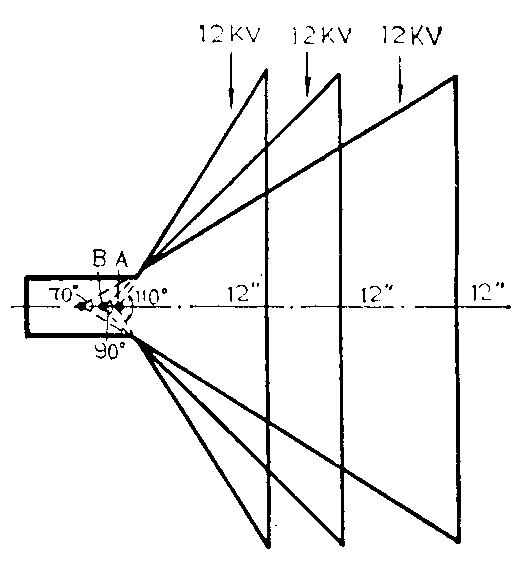

显象管的偏转角度是由小到大逐步发展起来的，以前生产的老式电子管（北京825型电视机上所用的35SX2B型显象管）是70°偏转角，目前国内生产的9、12、14、17英寸显象管都是90°偏转角，从国外进口的老16英寸（40SX12B）、19英寸（47SX13B）显象管分别是114°和110°偏转角。发展大偏转角显象管的原因是大偏转角的管于电子枪尾部到荧光屏的距离比较短（见附图），因而可使电视机的外壳做得薄些。但是偏转角度增加后偏转功率也要相应增加，因为只有加大偏转力才能使电子束在比较短的距离内完成同样尺寸荧光屏的扫描任务。据推算：偏转线圈所需要的功率近似和偏转角的平方成正比。如果偏转角度从70°→90°110°变化，则偏转功率就要由1→（\(\frac{90°}{70°}\))\(^{2}\)→（110°;70°)2，即l→1.65→2.5变化。由此看出：用小偏转角的管子代换大偏转角的管子，偏转功率是绰绰有余，而用大偏转角的管子代换小偏转角的管子，就会出现偏转功率不足。
例：一个苏联产31ЛK3Б型，偏转角为110°的显象管损坏，想用国产偏转角为90°的显象管代换。
两管的电参数见表5，两管的管脚接线完全相同，因此可不必改动，需要调整的部分：（1）调整加速极电压：用电阻分压法把250V电压降为120V。（2）调整阴极电位：调整阴极电路中带“＊”号的电阻，使亮度旋钮从左端旋到右端时，束电流由0～150μA变化。（3）调整光栅幅度：由于偏转角是从110°→90°变化的，所以两个偏转功率之比1：（90°110°）\(^{2}\)=1：0.67，显然原电路的偏转功率是够用的，如果原电路上高压不调整，肯定会出现光栅幅度过大，因此还应调节行、场幅度电位器和线性电位器，使光栅幅度及线性达到正常。（4）调整偏转线圈：如果原管的偏转线圈与新管不匹配，出现暗角而无法调整掉，则要重绕合适的偏转线圈。在绕制前，先测出原偏转线圈的电感量和直流电阻值，而绕制的新线圈的参数可适当地比原参数略为增人一些，也就是再适当多绕几圈，然后把线圈直接焊在电路上试试。由于新线圈比原线圈的阻抗大，这时可能会出现光栅幅度不足的现象，如果出现这种情况，可把线圈剪去几圈，这样反复试验此次，直到光栅幅度正常为止。在一般情况下，用110°偏转线圈套在90°的显象管上是不会出现暗角的，因为110°管的偏转中心比90°管的偏转中心更靠近屏幕（可见附图）。（5）调整聚焦：光栅尺寸及线性调好后，再调节聚焦电位器，使扫描线清晰为止。（6）调整机壳：如果换上90°偏转角的显象管后，原机壳盖不上后盖，可选用国产12英寸的机壳换上。
表5
管型 管径 偏转角 灯丝电压 加速极电压 截止电压 聚焦电压 高压
31ЛK3Б Ф20mm 110 ° 12V 250V －30V～－70V 0～350V llKV
31SX5B Ф20mm 90° 12V 100V 35V～55V 0～400V 10KV
四、屏对角相同、管径和偏转角均不相同的代换
目前国内生产的显象管，管径大多是φ20mm的，如23SX5B、31SX3B、310GNB4、35SX5B、44SX1B等，以前曾生产过粗管径的显象管，如35SX2B等。管径粗细不同的显象管所需要的偏转功率是不同的，细管径管所需要的偏转功率低于粗管径的管子，因为同样大的偏转电流在细管径中产生的磁通密度要比在租管径中产生的人。例如：一台14英寸电视机，采用90°偏转角、Ф29.lmm管径的显象管，整机耗电量大约为七十多瓦，而用90°偏转角、Ф22.5mm管径的显象管后，整机耗电量大约为五十多瓦，其中主要原因是Ф29.lmm管径的管子所需要的偏转功率比Ф22.5mm管径的管子大。
例：一个35SX2B型显象管已哀老，因买不到同型号显象管，想用目前生产的35SX5B型显象管代换。
表6
管型 管径 偏转角 灯丝电压 加速极电压 截止电压 聚焦电压 高压
35SX2B Ф36.5 70° 6.3V 300V -30V～-90V －100V～425V 12KV
35SX5B Ф20 90° 12V 100V 35V～55V 0～400V 12KV
表7
管型／管脚 1 2 3 4 5 6 7 8
35SX2B 灯丝 调制极 聚焦极 加速极 阴极 灯丝
35SX5B 调制极 阴极 灯丝 灯丝 调制极 加速极 聚焦极
两种型号显象管的偏转角及电参数见表6，由表6可见：显象管的偏转角是从70°→90°变化的，根据推算，两管的偏转功率比应为1：1.65，即偏转功率要增加原来的0.65倍。但是显象管的管径是从Ф36.5mm→Ф20mm变化，根据椎算，两管偏转功率比为1:0.54，即偏转功率要减去原来功率的0.46倍，这样增加的量和减少的量可大致抵消，因此原电路上的偏转功率可基本保持不变。当然，这里所说的偏转功率保持不变是指高压12KV不变和偏转距离不变而言的。需要调整的部分：（1）偏转线圈的绕制：用偏转角为90°12英寸显象管上用的磁环来绕制，使其电感量和原线圈的电感量相近，原行线圈一支行包电感量为3mH左右，直流电阻为10Ω左右，圈数为220圈，两包串联，尾尾相联。一支场包电感量为2mH左右，直流电阻为4.5Ω左右，圈数为170圈，两包串联，尾尾相联。根据以上数据绕制，并且适当地多绕几圈，绕好后在电路上试验，如果光栅幅度不足，可往下减少线圈圈数，这样反复几次，直到光栅幅度正常为止。实验结果：偏转线圈每支行包为180圈，每支场包为270圈，两包均用Ф0.31线。（2）调整管脚：把原机的大八脚管座改成小七脚管座，两管脚的接线如表7所示。对照表7，把接原管座的①、⑧、⑦、④、⑥脚的引线，改焊到新管的③、④、②、⑦、⑥脚上，接原管座②脚的引线，接新管座的①脚或⑤脚。（3）调整灯丝供电电压：将电源变压器的两组6.3V电压串联起来，使灯丝供电电压为12V左右。（4）调整加速极电压：采用电阻分压法，把原来的300V电压降为100V电压，并焊到显象管第⑥管脚上。（5）调整阴极电压：调整阴极供电回路上电阻，使调节亮度旋钮时，束电流在0～200μA范围内变化。（6）调整聚焦极供电：将新换管的第⑦脚直接接地。（朱家林）
