标准肤色测试图

彩色电视“肤色测试图”对读者来说可能还很陌生，而国际上早在五十年代，就已经开始研制和使用了。它究竟有什么作用，又是根据什么制成的呢？下面就此作一些介绍。

常看彩色电视的人、稍加注意，就会发现，荧光屏（以下简称“荧屏”）上的图象色调经常发生变化。这种情况不仅表现在变换节目时，就是在同一节目中，特别是实况转播时也明显可见。例如，同一位演员，在荧屏上出现侧面镜头时面色红润，但当转换为正面镜头时，其面部颜色（即色调）变成了黄白色，使人看了很不舒服。这种现象即是色调畸变。

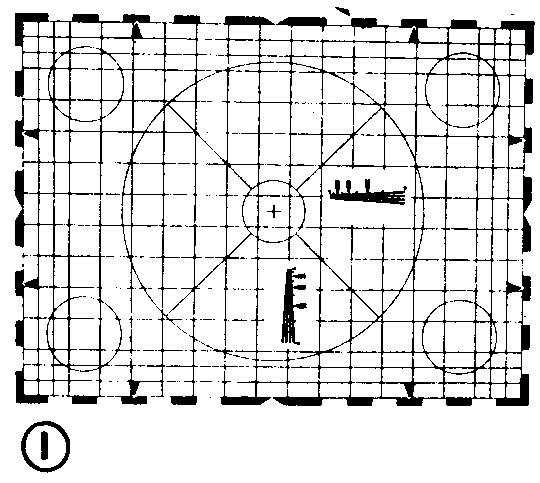

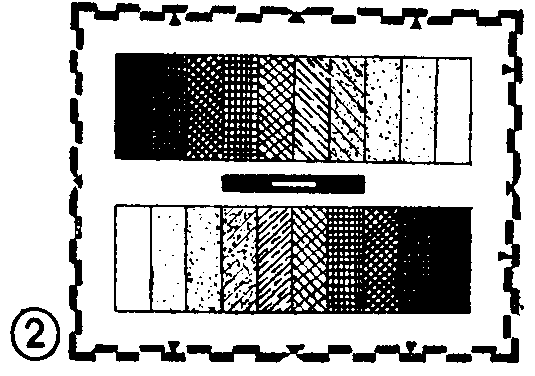

造成色调畸变的原因是由于在进行彩色电视广播中，遇到拍摄大型场面时，往往需要有三架以上的电视摄象机同时工作；分放在不同位置，摄取不同的镜头。各摄象机摄取的信号，均送到控制台，由导演来选取、切换播出的镜头。例如，根据剧情的需要，对一个演员，有时取其全身像，有时取其半身像，有时取其正面像，有时取其侧面像，有时也可能取其面部特写镜头。而在正式进行拍摄之前，需要将摄像机先对准重合卡（见图1），调整摄像机的红（R）、绿（G）、蓝（B）三个通道，使它们所摄取的景象重合。再对准灰度卡（见图2），进行黑白平衡的调整。由于这些调整，都是在监示器、波形示波器上，以目测方式进行，因操作人员的操作水平、目测精度等等原因，就会使各摄像机在性能上不尽一致，哪怕是微小的差异，它所造成的图象色调变化，也能使观众有所觉察。为了克服色调的畸变，在对摄像机进行上述调整之后，还需要用彩色物体作拍摄对象，进行色彩的正确还原和摊像机之间的色匹配调整。这就需要选用一个标准彩色物体。

从心理学角度来说，人们对颜色的记忆能力，以常见色最强，尤其是对人的皮肤色。例如，用几种色调不同的红色，给被测验的人看，他们都会回答说：这是“红色”。当拿出几种人面肤色请他们看时，则很容易地分辨出哪个是白种人，哪个是黑种人或黄种人肤色，或者回答说：这不是中国人的肤色等等。可见，在彩色电视颜色的还原中，最重要的人的面部是肤色的还原问题。为此，就制作了统一的“标准肤色测试图”。

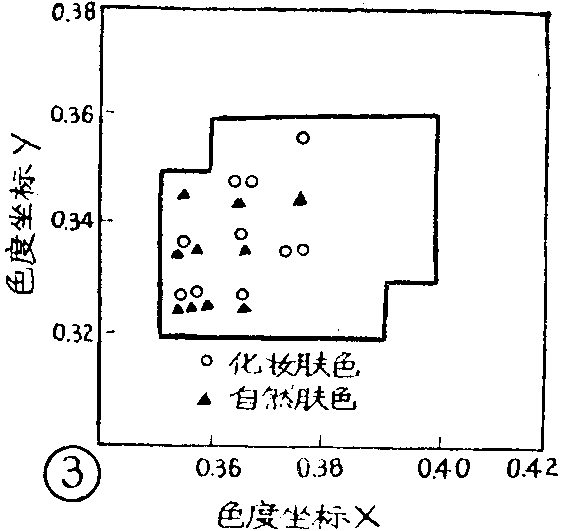

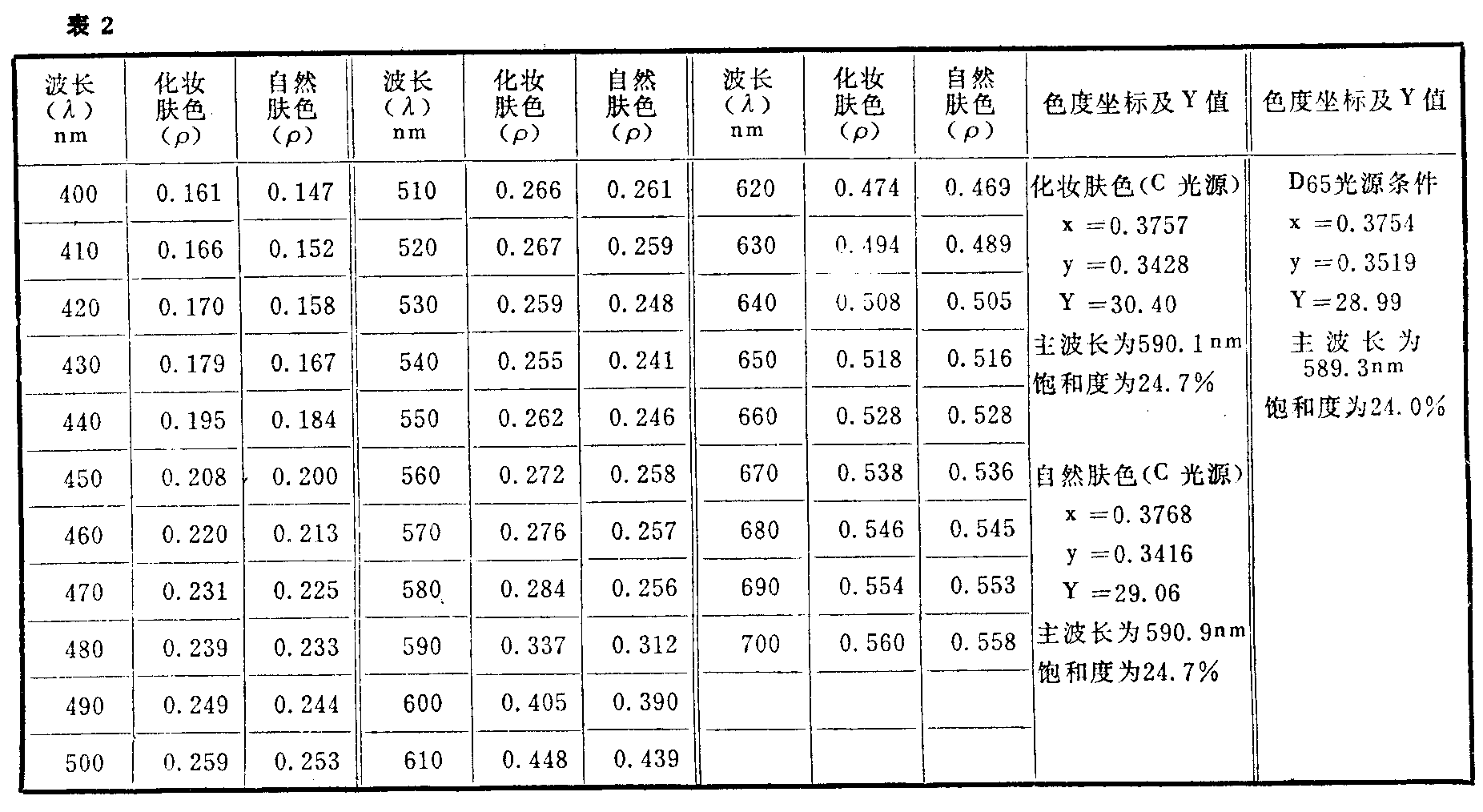

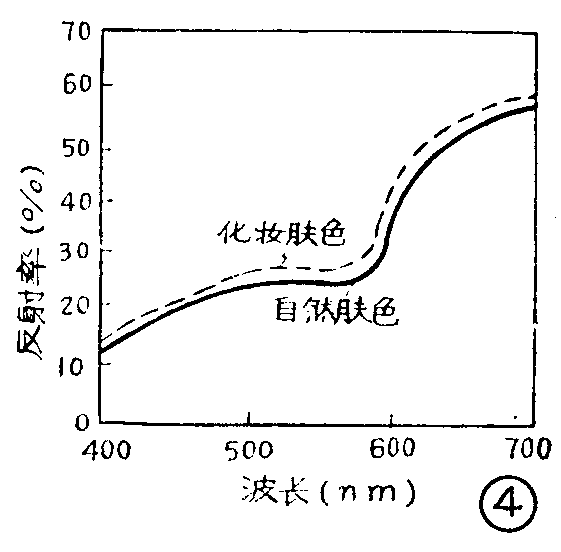

目前，不少电视台都用一、二个洋娃娃或颜色鲜艳的照片作拍摄对象，进行色还原和摄象机间的色匹配。但是它上面的人面颜色，不能代表我们中国人的面部肤色。为了制作代表中国人面部的标准肤色测试图，我们先后挑选了年今在18～70岁的612名测量对象，包括6％（这正好是我国少数民族人口占全国人口总数的百分比）的各少数民族在内的人面色进行了测定，选定了我们中国人的面部肤色在色度图（在X、Y座标平面上表示出的各种颜色的舌形图）中的座标位置（如图3）。其中有91％的人的面部，色度座标落在方框之内。因所制作的肤色测试图是用于彩色电视的调机工作中，故又对北京、上海、天津、包头等地电视台的十名年龄在23～40岁女性播音员的面部自然肤色和化妆后（与演员不同的淡化妆）肤色以及它们的平均光谱反射率，进行了测定。其结果如表1、2所示，它们都落在色度图所给定的区域之内（见图3），只是在可见光域，化妆肤色的平均光谱反射率比自然肤色的稍高了一些，见图4。

在大量调查、测定的基础上，确定了我国的肤色测试图的技术指标：主波长为（588±3）nm（nm为毫微米），反射率为（33±5）％，饱合度为（22±3）％，矢量角为（117±3）°，色度座标为X=0.37±0.01、Y=0.34±0.01。

这里简单地说明一下色度座标的概念：一般所说某种“颜色”是泛指的，比如前边提到的红色，它可以是大红，也可以是桔红，还可以是玫瑰红，都不很严格。而从色度学的角度来说，每一种颜色，在色度图上，都由相对应的X、Y座标值予以限定。相反，给定了一对X、Y值，也就确定了一种颜色，包括它的色调（颜色）和饱合度（深浅）。这很象是说明地理位置一样，一支遇难的呼救船，只要报出它所在的经、纬度，就能确定它的准确位置。对于颜色的标准也必须按照色度图座标予以严格的规定。

除上述指标外，还有一点也很重要，就是肤色测试图上的人面肤色的光谱反射曲线，必须和真实人面的光谱反射曲线的走向一致。实际制成的这个“肤色测试图”（见封面）基本满足了这些要求。虽然有些差异，但都在允许的范围之内，见图5和表3。

该肤色测试图是用照像法制作的（本应用印刷法），为了确保其中的面部肤色完全符合上述指标，图上其它陪衬物的颜色与实际的稍有差异。为了弥补这一不足和便于粗略地观察黑、白参考电平，在肤色测试图下部，加了标准色度彩条和九级灰度条。

标准色度彩条是按照我国电视制式规定的各项指标，由三基色、三补色和标准白及黑拼接而成，依次为白、黄、青、绿、品、红、蓝、黑。灰度条是由白逐级过渡到黑。

“肤色测试图”是直观检查彩色电视系统（主要是对电视台的设备）色还原效果、调整摄像机色匹配的可靠标准。

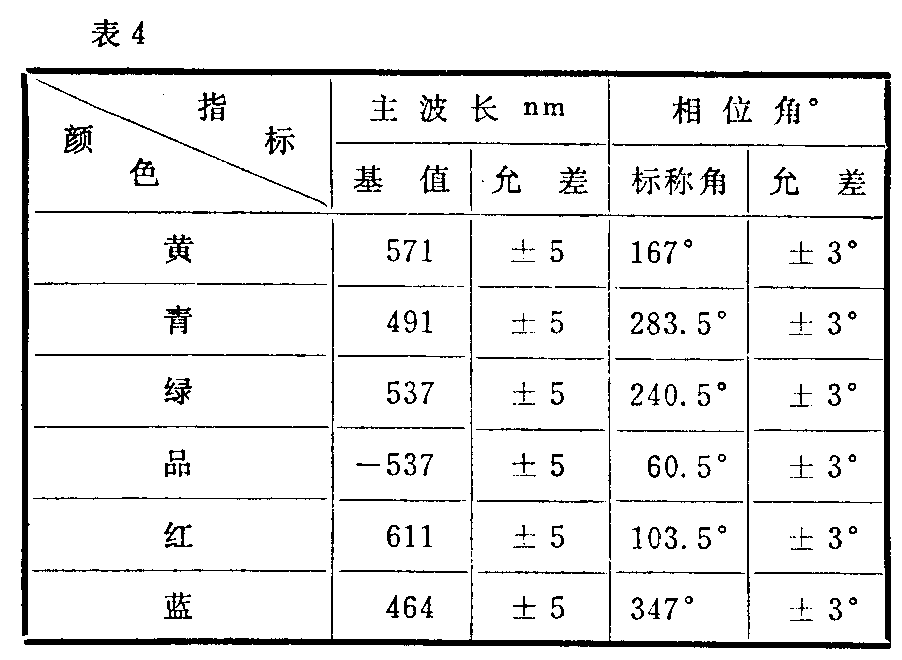

使用时，要求用色温为3200K的均匀光对它进行照射。摄像机对准它拍照时，在监测摄像机的矢量示波器上，对应于黄、青、绿、品、红、蓝各色条的相位角等指标，均应在表4所给定的标准值以内，否则对相应通道，应予检查调整。例如，某摄像机的R（红）通道有了问题．则与R有关的Y（黄）和M（品）的相位角就会有偏差，这是因为黄是由红和绿组成；品是由红和蓝组成。出现这种情况时，则需对R通道进行检查、调整。

目前各电视台在播出节目前后所播放的是一种电子测试图，它没有经过摄像系统。如果今后各电视台在节目播出之前，能播放经过摄像机拍摄的“标准肤色测试图”时，用户则可根据测试图进行调整，使接收机工作在一个比较好的状态。这样就会大大提高电视的图象广播质量。可以预料，在“标准肤色测试图”制定后，经过各地电视台的不断努力，广大电视观众必将收看到越来越好的电视图象。（鹿遥 孙秀如 李文明）
