集成电路功能

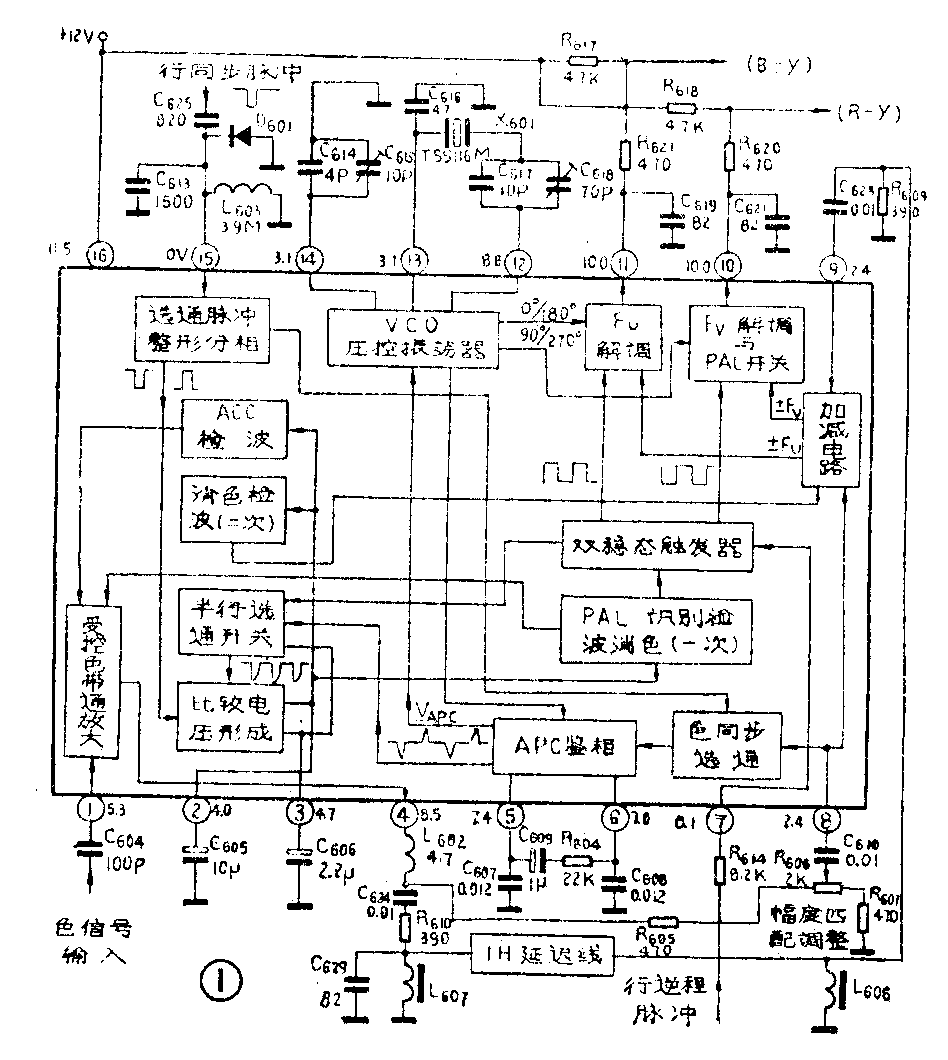

在“牡丹”牌或“北京”牌彩色电视机中，彩色信号的解调，是用两块集成电路完成的。其中集成电路（简称IC）AN5620X是一种PAL制彩色信号解码集成电路。它的主要功能有：受控色带遍放大，色度信号加减，F\(_{U}\)（U）和FV（Ｖ）信号同步解调，PAL开关，VCO（压控振荡器）、APC鉴相，色同步信号选通，半行频选通开关，选通脉冲整形分相、比较电压形成，ACC检波和PAL识别检波兼第一次消色，第二次消色检波以及色同步消隐、双稳态触发器等。方框图如图1所示。

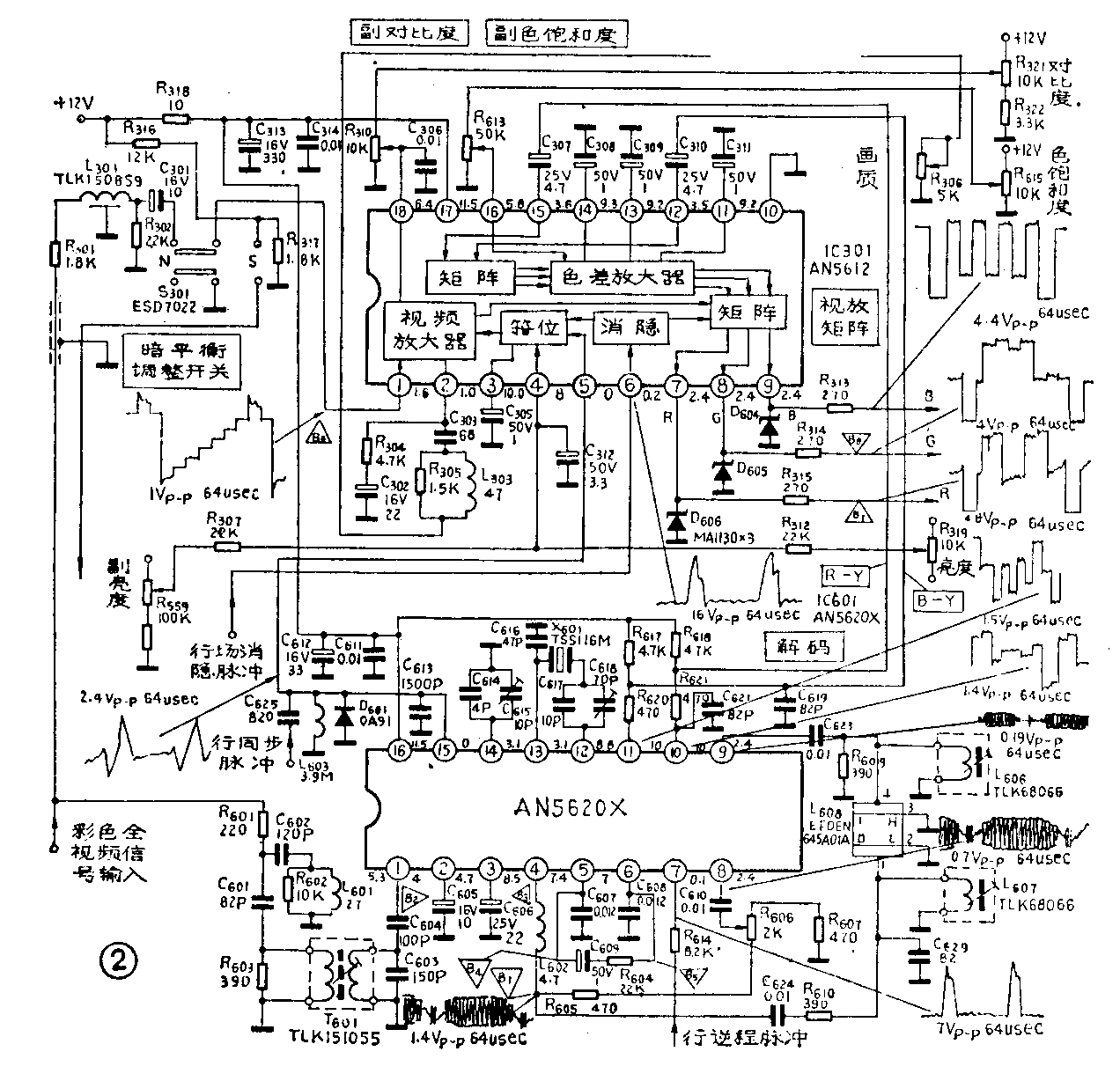

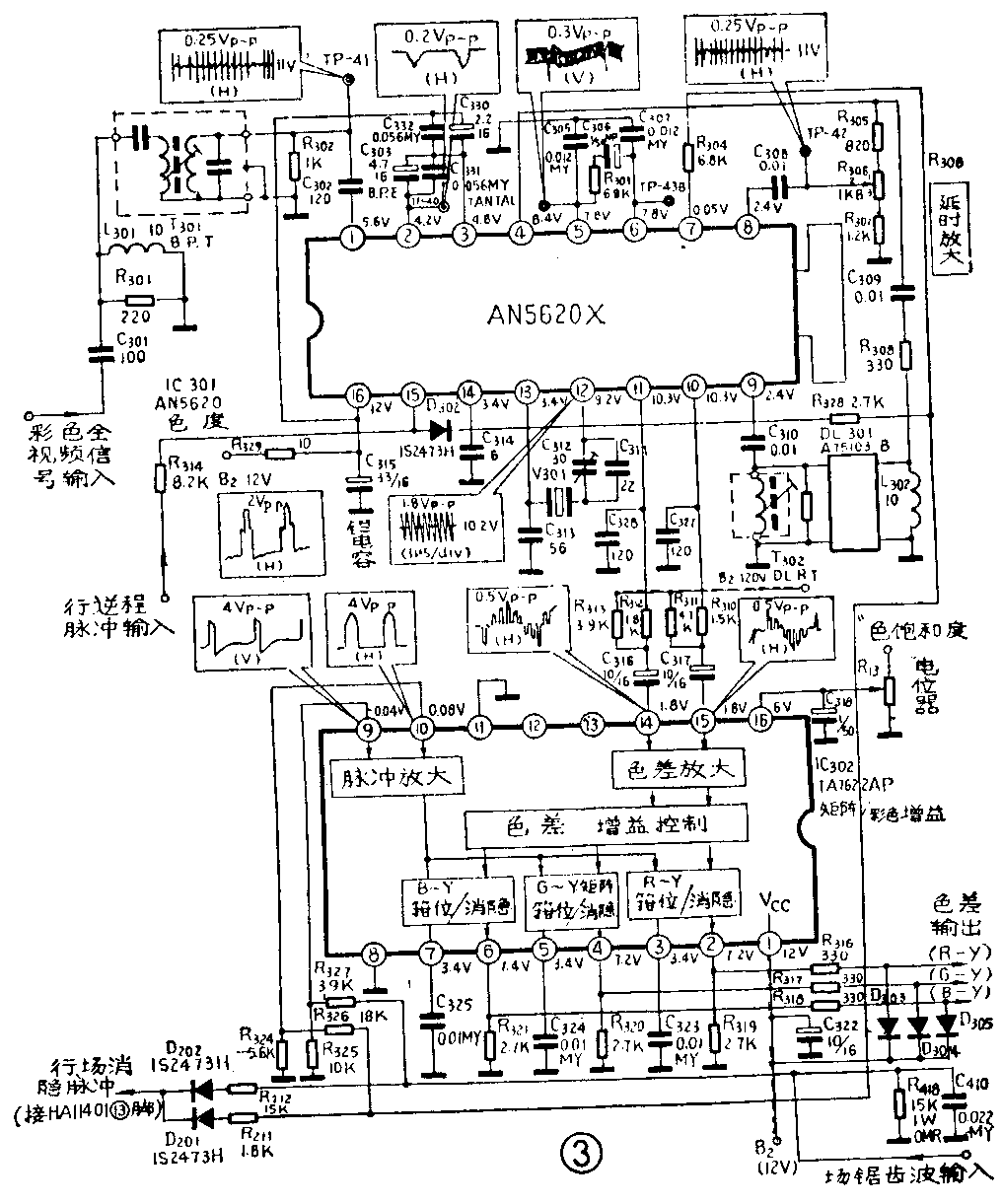

在“牡丹”牌483D、P彩色电视机中，AN5620X与AN5612两块集成电路共同组成色信号解调电路，如图2所示。其中集成电路AN5612的主要功能有（G－Y）矩阵，色差信号放大与饱和度调整，R、G、B矩阵和放大，视放和对比度调整，清晰度调整（高频补偿），黑电平箝位和亮度调整，消隐迭加等；在“北京”牌838型彩色电视机中，AN5620X与TA7622AP型IC配合构成色信解调电路，如图3所示。其中TA7622AP的主要功能包括色差放大，色饱和度控制，（G-Y）矩阵，黑电平箝位和消隐迭加等。
色信号流程
从图象中放IC的同步检波器输出的彩色全视频信号，是由色信号（包括色度、色同步信号），亮度信号（包括复合同步信号）和伴音信号组成的由图2可见，它经陷波器滤除伴音信号之后，又经带通滤波器T\(_{6}\)01滤掉亮度信号，只将剩下的色信号送到AN5620X的①脚，在IC内部（参看图1），色信号由①脚引入，首先经增益受（ACC、PAL识别和消色）控制的色带通放大器进行放大，以便满足后面延时解调所需要的色度信号幅度（约1.4VPP）要求。
从④脚输出的色度信号，一路直接经L\(_{6}\)02、R504和幅度匹配调整电位器R\(_{6}\)06、C601加到⑧脚，再送往IC内部的加减电路和色同步选通电路（供APC鉴相）;号一路经外部的C\(_{624}\)、R601、1H（行）延迟线、L\(_{6}\)07、C629、L\(_{6}\)06、R606、C\(_{623}\)送到⑨脚，再由⑨脚送到IC内部的加减电路。由加减电路输出的±FV和±F\(_{U}\)色度信号，分别送往各自的同步解调器。其中，FV解调器在VCO（压挖振荡器）送来的90°/270°的基准副载波和双稳态触发器送来的半行频方波信号共同作用下，解调出（R一Y）色差信号，从⑩脚输出；F\(_{U}\)解调器则是在VCO送来的0°／180°基准副载波作用下解调出（B－Y）色差信号，从脚输出。
在“牡丹”牌彩色电视机中，从AN5620X的⑩、脚输出的（R一Y）和（B一Y）色差信号，分别经外部所接电阻R\(_{618}\)、R621，R\(_{617}\)、R621分压和C\(_{621}\)、C619滤除高频载波后，再经隔直流电容C\(_{3}\)07、C310送到AN56121C的脚（见图2）。在其内，两色差信号先加到色差矩阵，形成（G一Y）色差信号，然后（R－Y）、（B－Y）、（G－Y）三个色差信号分别经各自的双差分放大器放大后再送到各自的基色矩阵电路与亮度信号Y进行迭加IC内的三个色差放大器受外所接“色饱和度”R\(_{615}\)、“副色饱和度”R613电位器的控制，以便调节三个色差放大器的增益，改变图象色彩的浓淡，同时仍保持三个色差放大器的直流输出电平不变。
AN5612所需要的亮度信号（Y），是由图象中放IC输出的彩色全视频信号，经延时、放大和高频补偿后的视频信号。彩色全视频信号经延迟电路R\(_{3}\)01、L301、R\(_{3}\)02延时和隔直流电容C301送到AN5612的①脚，经IC内的视频放大器加以放大。其增益可由外接的“对比度”R\(_{321}\)或“副对比度”电位器R310进行调节。再经②脚外接高频提升网络C\(_{3}\)03、L313、R\(_{3}\)05、R306和R\(_{3}\)04、C302对高频进行补偿后，作为亮度信号（Y）加到IC内的三基色矩阵电路，并进行黑电平箝位。其中C\(_{3}\)03可减少2～3MHz视频信号的负反馈量，“画质”电位器。R306可调节负反馈大小，以使补偿的高频分量适当，改善图象的清晰度。
黑电平箝位。利用负极性行同步脉冲经微分、限幅可形成正极性的箝位脉冲。它从⑤脚输入AN5612。在箝位脉冲到达期间，使 R、G、B信号输出电平被箱位在消隐电平（即黑电平）上。箱位电平可由④脚外接“亮度”和“副亮度”电位器加以调整。行、场消隐脉冲在外电路相迭加后，从⑥脚输入AN5612，经整形、放大后加到 R、G、B矩阵输出级，用以在扫描逆程期间消除基色信号。同时，经整形、放大后的消隐脉冲又送到箝位电路，以防止在无信号时，由于无同步脉冲，不能进行基准箝位，而使屏幕过亮或过暗。
在“北京”牌838型彩色电视机中，从AN5620X⑩、脚输出的（R－Y）、（B－Y）信号，由C\(_{327}\)、C328滤除载波分量并经R\(_{31}\)0～R313分压后，再经隔直流电容C\(_{317}\)、C316分别从送TA7622APIC内。色整信号先经IC内的差分放大器放大，其增益由外接“色饱和度”电位器R\(_{13}\)和“辅助色饱和度”电位器R12调节。经放大后的（R－Y）、（B－Y）色差信号，在色差矩阵中形成（G－Y）色差信号。然后，三个色差信号又经各自的箝位、消隐电路，恢复直流并迭加消隐信号之后，从②、④、⑥脚输出（R－Y）、（G－Y）、（B－Y）色差信号（这是与AN5612不同的）。行、场消隐脉冲是分别由⑩、⑨脚输入的行、场逆程脉冲所形成。经放大、整形后的行消隐脉冲又用于黑电平箝位。
以上简单介绍了“牡丹”牌和“北京”牌彩色电视机色信号解调电路及其信号流程。对于解码集成电路AN5620X的详细分析以后将陆续介绍。（刘胜利）
