高低音限频网络
一般台式收音机多使用5×7英寸或6\(\frac{1}{2}\)英寸扬声器，它们的谐振频率大多在70～80Hz左右，当工作在谐振频率以下时，纸盆振幅很大，声谐波失真及声互调失真迅速上升，产电转换效率急剧下降。另外，广播电台播出的10KHz以上的信号已微不足道，如收音机频段高端增益很高，必将把前级噪声放大。因此，本机安排了一级限频网络，将高于10KHz及低于63Hz的部分，以每倍频程18dB的速度削掉，从而使音质更为清晰。

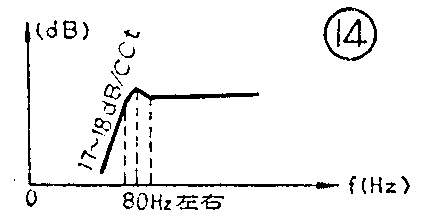

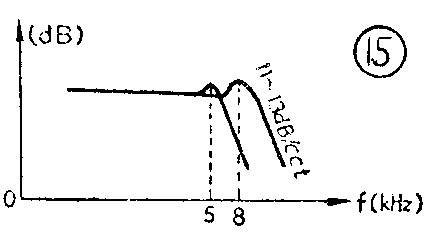

低音切削网络由C\(_{66}\)、C69、R\(_{55}\)、R57、R\(_{59}\)及功放电路共同组成，它实际是一个有源高通滤波器，特性如图14所示。高频切削网络实质上是由R35、R\(_{36}\)、R37、C\(_{47}\)、C48、C\(_{49}\)、C50及BG\(_{8}\)、BG9共同构成的低通滤波器。它配合宽窄带控制开关，控制C\(_{47}\)、C51，使得窄带时峰点出现在6KHz左右，宽带时峰点出现在9KHz左右，参考图15。
音调控制电路

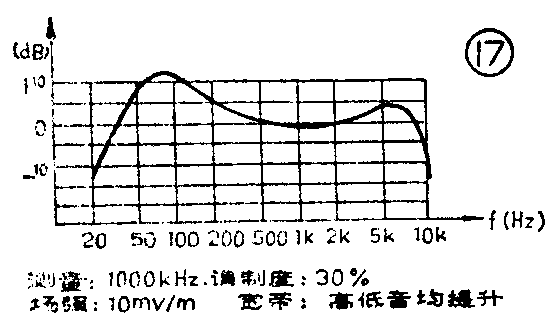

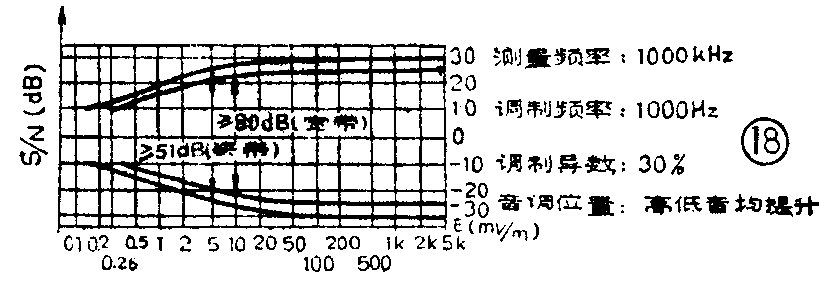

C\(_{6}\)0、C61、C\(_{62}\)、R53、W\(_{4}\)组成低音控制网络；C55、R\(_{52}\)、R53、R\(_{54}\)、W3组成高音控制网络，它们与音调放大器及限频网络配合，高、低音双抬时的特性曲线如图16A所示。其特点是：在有效实听范围内（8～8000Hz）提升量大，高、低两端的提升明显。而63Hz以下，10KHz以上迅速削减，交流声，调制交流声，高频噪声，瞬态互调失真等均大幅度受到抑制。再加上本机有独具一格的高、中频系统，整机频响可达63～8000Hz，如图17所示，这是传统晶体管调幅收音机所望尘莫及的。整机信噪比曲线如图18所示，也是一般晶体管调幅机难以做到的。
功率放大器
为了减小瞬态失真，功放级采用CD715B（PNP）及Dll62B（NPN）中功率硅塑封配对管与BG\(_{12}\)、BG10、BG\(_{ll}\)共同组成“纯互补”OTL功率放大器，避免了“准互补”OTL输出电路的较大的开环失真。推动管BGll采用高反压、高f\(_{T}\)的3DG20lD，因此可不必使用消自激电容器，保证了较宽的频响特性。R69、C\(_{77}\)用来消除超音频振荡。W6用来控制中点电压；W\(_{7}\)用来控制功放管静态电流（10～2OmA）。该功放电路1KHz、满功率开环失真小于4%，加上28～34dB的负反馈，失真小于0.2％。整个低放部分的增益为41dB（1KHz)。
电 源

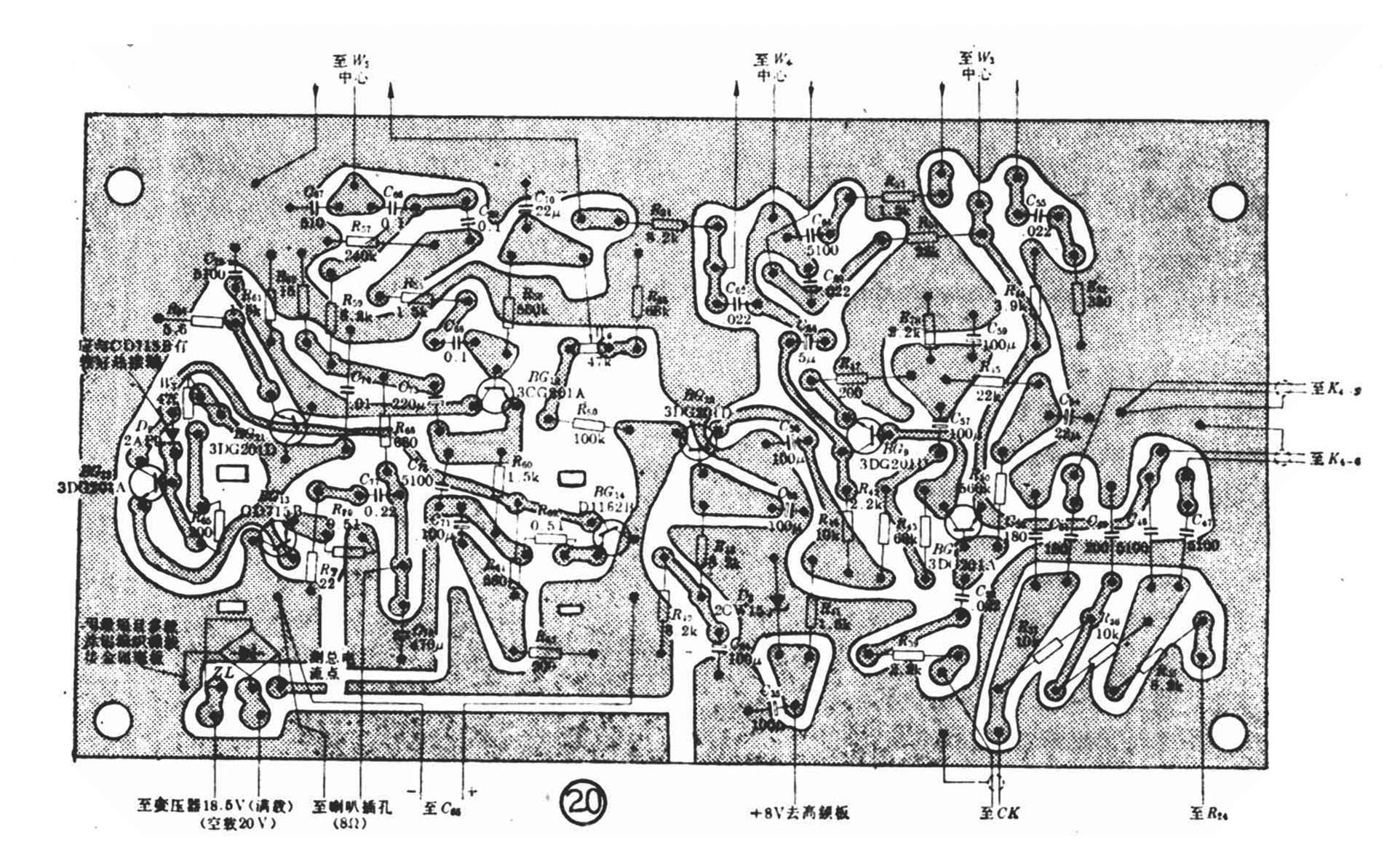

由于本机线路设计讲究、印极走线经过精心设计，电源无须特殊安排，交流声、调制交流声、信噪比指标即可较高。低放级以前各级经电子滤波器供电，电压稳定性较好。图19、图20是该机印板图，供制做时参考。
元器件数据
1．中波输入线圈B\(_{3}\)初级约240～250μH，磁棒用MX400φ10×160，用单丝漆包线φ0.07×28，绕法见图21。

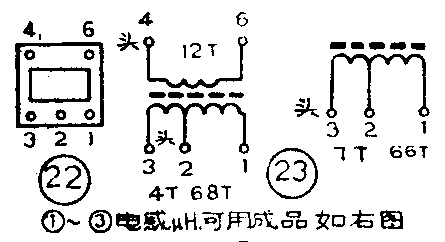

2．中波振荡线圈B\(_{6}\)初级约125～130μH，用φ0.08高强度漆包线，绕法如图22。
3．中周B\(_{7}\)12可选用成品TTF102S，1～3之间电感量约115μH。自绕参考图23。

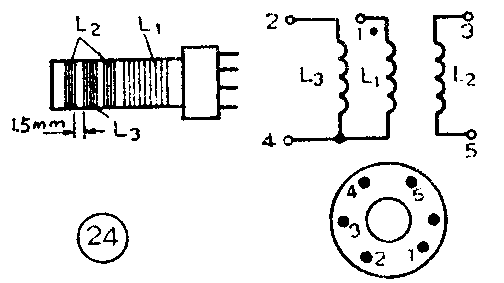

4．短波I振荡线圈B\(_{4}\)绕法见图24。L1用φ0.07×10单丝漆包线，顺向绕18.5匝，电感量约6.7μH（有磁芯），Q值约110(7.95MHz测);L\(_{2}\)用φ0.1mm漆包线顺向绕11\(\frac{2}{3}\)匝；L3用φ0.1漆包线顺向统22;3匝。磁芯选用NX－6O－BL－6×0.75×16型。绕时注意L\(_{1}\)离底座2mm开始平绕，L3紧靠L\(_{1}\)末端平绕，L2在L\(_{1}\)末6匝处叠在L1上5匝，离L\(_{3}\)末端1.5mm处续绕其余圈数。

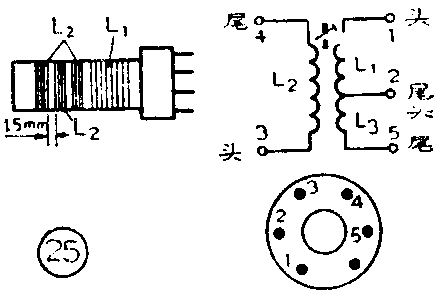

5．短波I天线线圈B\(_{1}\)绕法见图25。L1用φ0.07×10单丝漆包线顺向绕20\(\frac{5}{6}\)匝，电感量约等于8μH，Q值大于96（7.95MHz测），磁芯选用NX—60—BL-6×0.75×16。L\(_{2}\)用φ0.1mm漆包线顺向绕145;6匝。L3用 φ0.1mm漆包线顺向绕3\(\frac{1}{2}\)匝。绕时注意，L\(_{1}\)离底座2mm开始绕205;6匝，L3紧靠L\(_{1}\)末端顺向平绕3\(\frac{1}{2}\)匝，L2在L\(_{1}\)末端6匝处叠在L1上绕6匝，高开L\(_{3}\)末端1.5mm处续绕其余圈数。
6．短波II振荡线圈B\(_{5}\)绕法见图26。L1用φ0.4mm漆包线顺向平绕9\(\frac{1}{2}\)匝，电感量约1.65μH（有磁芯），Q值大于150(7.95MHz测），磁芯选用NX-60-BL－6×0.75×16；L\(_{2}\)用φ0.lmm漆包线顺向平绕72;3匝；L3用φ0.1mm漆包线顺向平绕1\(\frac{2}{3}\)匝。绕时注意：L\(_{1}\)离底座1.5mm开始平绕91;2，L3紧靠L\(_{1}\)末端顺向平绕1\(\frac{2}{3}\)匝；L2在L\(_{1}\)末3匝处叠在L1上绕3匝，再离开L\(_{3}\)末端1.5mm续绕其余各圈。

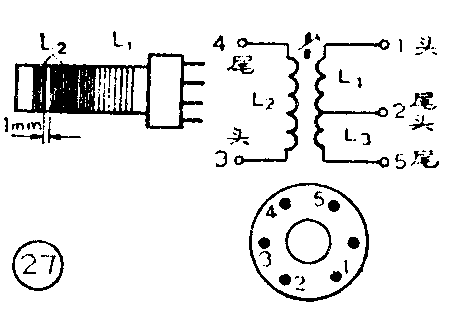

7.短波II天线线国B\(_{2}\)绕法见图27。L1用φ0.4mm漆包线顺向平绕9\(\frac{5}{6}\)匝，电感量约1.74μH（有磁芯），Q值大于160（7.95MHz测），磁芯选用NX-60—BL— 6×0.75×16型，L\(_{2}\)用φ0.1mm漆包线顺向平绕73;6匝；L3用φ0.lmm漆包线顺向平绕1\(\frac{1}{2}\)匝。绕时注意：L\(_{1}\)离底座1.5mm处开始平绕95;6匝；L3紧靠L\(_{1}\)末端顺向平绕1\(\frac{1}{2}\)匝：L2在L\(_{1}\)末3匝处叠绕在L1上绕3匝，离开L\(_{3}\)末端lmm续绕其余各圈数。以上各线圈绕好之后用聚苯乙烯胶粘牢。
8．晶体管的代用方法如下：BG\(_{1}\)、BG2、BG\(_{3}\)、BG4、BG\(_{5}\)、BG8、BG\(_{12}\)可用3DG6或3DG8代用。BG8、BG\(_{7}\)、BG10可用3CG14代替。BG\(_{9}\)、BG1l、BG\(_{15}\)可用3DK4、3DG12、3DG130代替。BG13（CD715B）可用3DG202B代替；BG\(_{14}\)（Dll62B）可用3DD202B代替。D3、D\(_{7}\)（2CB2）可用两只硅高频三极管的eb结串联组成。(上海无线电三厂 李传钟 曹锦馨)
