编者按：1982年3月在我国第十一次全国广播电视工作会议上制定了实行中央、省、市、县四级办广播的政策，并确定今后省、市、县新开办的广播应以调频方式为主，同时提倡条件的大、中城市陆续开办立体声广播。两年来，广播工作者在发射和接收方面都做出了显著成绩。现在新开发、新设计的收音机、收录机大多数增设了调频波段；立体声机种迅速增加；用于调频机的关键元器件，品种和产量也迅速增加。这对广大业余爱好者来说，无疑将提供日益有利的条件。
而对这种形势，本讲座力求以通俗易懂深入浅出的形式向读者介绍调频接收机（包括立体声接收机）实用技术，并侧重讲述调频接收机的电路特点、印板布线及结构特点、装调注意事项等。讲授中尽量注意将通用电路基本原理和实用电路选例结合起来；将应用技术与基础理论知识结合起来，希望能对读者掌握调频知识和动手制做有所帮助。本讲座持续时间较长，欢迎读者随时提出宝贵意见。
调频广播接收机（下简称调频机）是各种能够接收调频广播的装置的总称，包括调频调幅收音机、收录两用机：多用机、调谐器中的调频部分以及专用调频机等。由于调频广播信号的调制方式，发射频率与调幅广播不同，形成了调频机电路、结构、布线等一系列特点。为给以后各讲打下基础，本讲从调频信号和调频机总体概念两个角度阐述其特点。
调频波与调幅波的区别

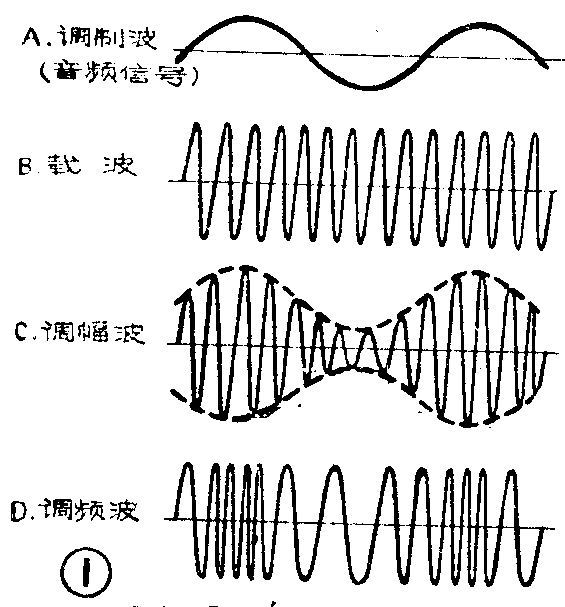

为了使声音或其他信息传播到远处，在无线电技术中，采用将低频信息调制到辐射能力强的高频信号上的办法。这种低频信号称做调制波；受调制的高频信号称为载波；被调制后的载波称为已调波。当用调制波（图1A）去控制、改变载波（图1B）的振幅时，所得到的已调波称为调幅波（图1C）；用调制波去控制改变载波的频率，也即使裁波的瞬时频率随我们要传送的信号强度而变，这种已调波称为调频波（图1D）。由图可见调幅波的频率和相位与载波相同，是恒定的，包络中包含着调制信息；调频波则是一种等幅疏密波，疏密程度正比于调制信号的幅度，疏密变化的速度正比于调制信号的频率，信息寄寓在载波频率的瞬时变化之中。调频波疏密变化的程度一般用频偏（△f）来表示，频偏是调频波瞬时频率与中心频率（即载波频率）之差。频偏与调制信号的振幅成正比，而与调制信号的频率无关。显然，频偏表明了调频波的调制深度，它与调幅波的调幅度相对应。在调频广播中，最大频偏△f\(_{m}\)为75KHz，以此值为调制度的100％。
调频波疏密状的特点，使它的波形在时间轴上看已不是等周期变化的波形了。这使它的频谱分布与调幅波相比有极大不同。由此产生调频波对传输系统一系列要求，并相应换来不少优点。
大家知道，无论多么复杂的波形，都可以看成由许多不同频率的正弦波相叠加而构成。在传输一个波形信号时，如果系统能毫不改变各频率成分的相互关系，这一信号的波形就不会失真。对调幅波来说，当仅用单一频率的音频信号调制时，已调波则由载波、上边频波和下边倾波三部分构成；当用频率复杂的音频信号（如音乐节目）调制时，已调波则由载波和上、下两个边带波构成。边带内的频谱线仍是有限的，边带最高最低两谱线与调制信号最高频率相对应。而调频波，无论用单一频率或复杂频率的信号调制，已调波均由无穷多个频率分量构成，也即频谱图上有无穷多根谱线，两侧高次谱线与调制波高次倍频成分相对应。传输这种波，理论上要求系统带宽也是无穷的。但实际上，高次边频波的幅度很小，理论研究和实践又证明当广播接收系统带宽B≥2（△f\(_{m}\)＋Fm）时，就能够传输信号能量的99％以上，波形失真已极小。最大频偏， F\(_{m}\)为调制信号最高频率。普通调频广播Fm=15KHz，因此B=180KHz；调频立体声广播F\(_{m}\)=53KHz、△f＝67.5KHz所以B=241KHz。调频波要求这样宽的通带，在中、短波广播接收系统中难以实现。因此，调频广播采用了超短波频段。这就有可能使调频机频响达到40～15000Hz；谐波失真达到1％以下，而且调频机重放音乐节目的动态范围可比调幅机高20dB，信噪比也高20dB以上，显然，调频机的音质要好得多。
调频机的主要特点

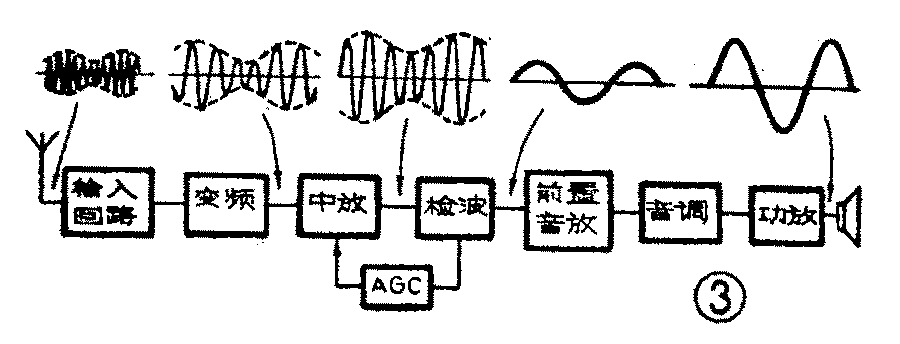

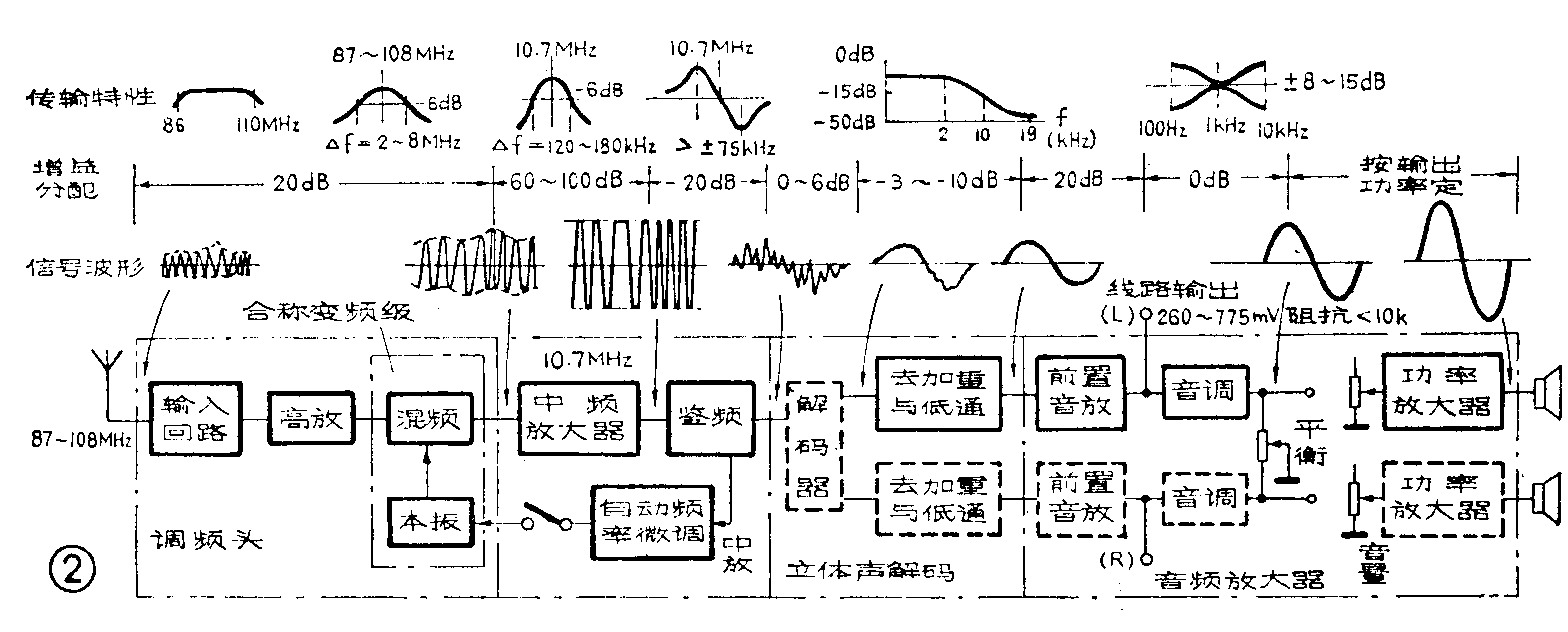

图2所示为典型调频机方框图。图中，虚线部分为立体声机所特有。图中上部注明了调频机各环节主要传输特性及信号波形，各级增益为参考值。图3所示为典型调幅机方框图，仅做对比参考用。由图可见，调频机与调幅机一样，普遍采用超外差一次变频程式。普通调频机具有调频头（包括输入回路、高频放大器、混频器和本机振荡器）、中频放大器（包括多级中频限幅放大器和鉴频解调器）、音频放大器（包括前置放大器、音调电路和功率放大器）三个基本系统；立体声接收机则另增加了立体声解码器，并且音频放大器是双通道的。此外尚有供电系统、天线及终端电声换能器件。
调频机和调幅机相比，虽然同样采用超外差程式，但却有如下显著区别：
（一）电路程式的主要差别
1．调频机的前级具有高频放大器，而普通调幅机则无。这么由于超短波广播传播距离短，对调频机的灵敏度要求十分突出，并且调频机工作于甚高频频段，机内噪声对整机灵敏度的影响比中、短波大。在超外差式接收机中，变频级是机内噪声的主要来源之一，因为本机振荡器实质是一个具有一定带宽的正反馈放大器，它不仅把本机振荡信号注入混频器与外来信号差出中频，同时本振级的高频噪声也要和变频级之前来的高频噪声相互变频，差出中频噪声进入中频放大器。调频机增设高频放大器，可以提高到达变频级之前的高频已调波信号与高频噪声之比，从而明显提高整机灵敏度。一般，调频机灵敏度的水平为：音频输出信噪比为30dB时，天线端所需的最小信号电平为2～10微伏，比调幅机高5倍以上，高频放大器起着关键性作用。
2．调频机的中频放大器实质上是中频限幅放大器，当输入高频信号强度达到整机限幅灵敏度时，最末一级中频放大器首先进入限幅工作状态，故也称末级中频放大器为限幅器。事实上，随着输入信号的增强，中放各级从后向前依次进入限幅状态。这种限幅特性是调频机中放与调幅机中放有本质区别的一大特点。也是调频机抗干扰能力强的关键因素。从图2可见，调频机接收到的信号经过高放和变频，载波频率虽然降低到10.7MHz，但调制规律没有变，即频率变化的规律仍然与调制信号成正比。其幅度不传送任何信息。它的幅度之所以要经过中频放大器的足够放大，一方面是使鉴频器能够进入正常检波状态，另方面正是为了对已调波进行良好的限幅。已调波进行限幅的好处是：第一，切除掉叠加在振幅上的各种天电、工业干扰；第二，利用限幅器的强抑弱特性，抑制掉比有用载波小的对频干扰和噪声干扰。因此调频机的抗干扰性和信噪比均比调幅机有显著提高。
3．调频机的检波器是把已调波的瞬时频率变化变成电压的变化，其解调原理和电路都与调幅检波器不同。
4．调幅机为防止中频放大器出现限幅，必须加装AGC电路。而调频机除各别高级机外一般不设AGC电路。为防止本机振荡频率漂移，调频机一般常设有AFC（自动频率控制）电路，而这是调幅机所不必的。
5．其他的立体声解码器是立体声机所特有的；调频机音频放大器电路程式与调幅机完全相同，只是频响和谐波失真等指标应与调频广播的性能相适应。此外，立体声机的音频电路是两个通道，且两通道之间增设平衡度调节，以校正声像的偏移。
（二）结构、印制板、布线方面的特点
调频机的调频头工作频率高达87～108兆赫，中频频率也达10.7兆赫；均比调幅机高得多。并且，为了在接收弱信号时也能使中放进入限幅状态，中放增益均设计得较高。要使整机工作稳定不自激，对结构、印制板、布线等要求均更严格。
1．高频“地”电流问题 在高、中频电路中都有高频旁路元件、高频去耦元件接入地线或直流电源线（直流电源线一般也是交流零电位线），它们不可能在印板上统统接于一点。由于高频电流有集肤效应，使两个相距一定距离的交流零电位点之间的高频电阻加大，造成小信号高频放大器的增益降低。另一方面，高频“地”电流如果由后级强信号放大器的交流接地点，流向前级小信号放大器的交流接地点，就会形成“地”电流正反馈，引起自激。因此调频机“接地”问题十分重要，不仅是要加大地线面积，同时应注意地电流流向；前后级分开接地；同级旁路元件靠近接地等一系列原则，并且要在具体电路，具体印板、布线中灵活运用。
2．要处理好高频辐射 高频辐射会在机内引起自激，也容易造成对其他家用电器的干扰。因此加屏蔽罩以及屏蔽罩的良好接地十分重要。需加屏蔽罩的地方有：末级中放、本机振荡器，甚至可将整个调频头或中放集成块全部屏蔽起来。
3．减小高频损耗 调频机频率高，一些高阻抗部分，如高放调谐线圈热端、本振线圈热端，要求经印刷板材料到地线之间不要有高频损耗，否则增益大跌。因此要用高频损耗小的印板、封漆、封蜡等。
4．合理选择元器件 调频机高中频部分频率高，交流旁路电容应选无感的，多用瓷片、独石电容等。
5．防机震 收音机高频机震的机理是寄生调频，调频机尤其严重，因此调频头中的线圈均用浇蜡紧固防震措施。（高迺康）
